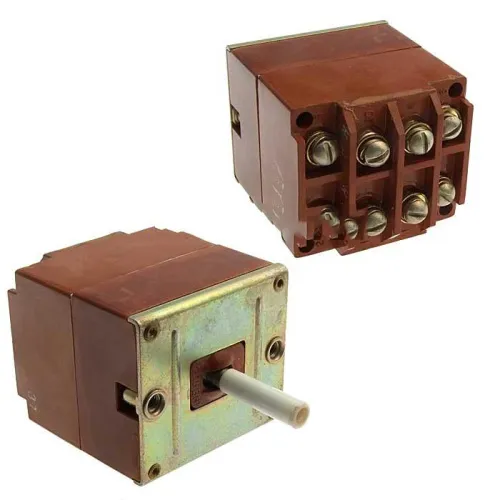

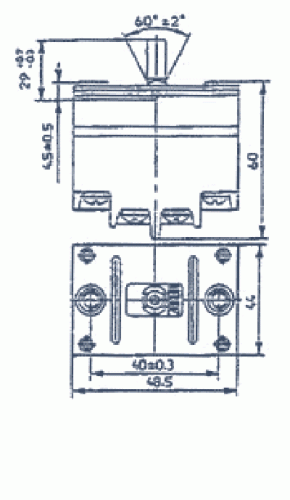

2ПНВН переключатель с замкнутыми выводами в нейтральном положениигерметизированный применяется для коммутации электрических цепей постоянного и переменного токов с активной и индуктивной нагрузками в различных климатических условиях. Переключатель нажимной отличаются от переключателя перекидного удлиненным на 3 мм корпусом. Тип механизма переключения – рычажный, по способу переключения – нажимной и перекидной. Монтируются на панель при помощи винтов и отверстий в верхней части корпуса тумблера.
Условные обозначения :
2ПНВН.
2-Двухполюсный.
П - переключатель.
Н - нажимной.
ВН-с замкнутыми выводами в нейтральном положении.
Технические характеристики :
Параметры цепи переменного тока:
- напряжение, В/частота, Гц ...... 3,6/320-1050
- коммутируемый ток, А …… 0,1-20
- напряжение, В/частота, Гц ...... 115/320-1050.
- коммутируемый ток, А …… 0,1-10.
- напряжение, В/частота, Гц ...... 200/320-1050.
- коммутируемый ток, А …… 0,1-5.
Параметры цепи постоянного тока:
- Напряжение - 27 В.
- Коммутируемый ток, А.
- при активной нагрузке -0,1-15.
- при индуктивной нагрузке - 0,1-7.
Падение напряжения на выводах, мВ, не более - 260.
Относительная влажность окружающей среды при t° C до +40°, % - до 100.
Рабочая температура окружающей среды, °С -60. +60.
Общий гарантийный срок - 8 лет.
