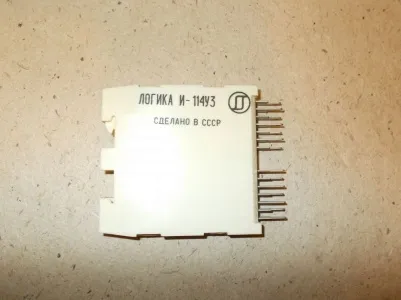

И-114 У3 логика

Каталог Логика И-114 У3 логика

И-114 У3 логика

Каталог Логика И-114 У3 логика

Описание

Общие сведения

Элементы управления серии Логика-И предназначены для применения в системах промышленной цифровой автоматики, электропривода, телемеханики, в устройствах сигнализации, измерения и защиты.

Структура условного обозначения

Логика-И-Х-ХХ-Х-Х ХХХ:
Логика-И - серия;
Х - группа элементов в зависимости от функционального
назначения: 1 - логические, 2 - функциональные,
3 - времени, 4 - выходные усилители,
5 - вспомогательные;
ХХ - порядковый номер элемента в группе;
Х - способ присоединения внешних проводов:
1 - пайка, 2 - при помощи соединителя I-II
ГОСТ 25671-83, 3 - скруткой;
Х - способ крепления элемента:
1 - безвинтовое на рейке типа Р2-1;
2 - с помощью двух винтов и переходной планки на двух
рейках типа Р1-1 или на плоскости; 3 - с помощью одного
винта; 4 - с помощью двух винтов;
ХХ - климатическое исполнение (У, О) и категория размещения
(3, 4) по ГОСТ 15150-69;
Х - группа пониженного давления при высоте над уровнем моря
не более: а - 2400 м; б - 3500 м; в - 4300 м.
