Описание

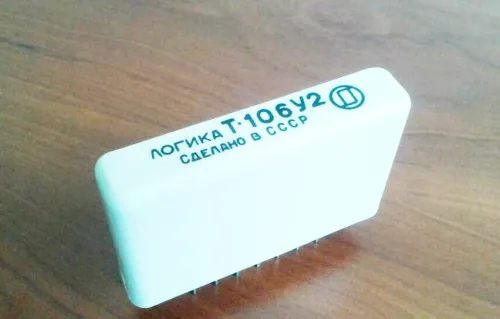

Элемент Логика Т-106 состоит из трех независимых схем, реализующих функцию ИЛИ на 2, 4, 6 и 8 входов.
В схеме ИЛИ сигнал на выходе появляется при наличии сигнала хотя бы на одном из входов.
Входами схем являются выводы 1,3 с выходом – вывод 9, выводы 5,7 с выходом - вывод II, выводы 2,4,6,8 с выходом – вывод 10.
Число последовательных схем, реализующих функцию ИЛИ - не более двух.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ ЭЛЕМЕНТА Логика Т-106
Номинальный ток через диоды не более 15 мА
Обратный ток диодов не более 15 мкА
Прямое падение напряжение на диодах не более 1,5 В
Нагрузка элемента: один вход схемы„ИЛИ-НЕ (Логика Т-101),
