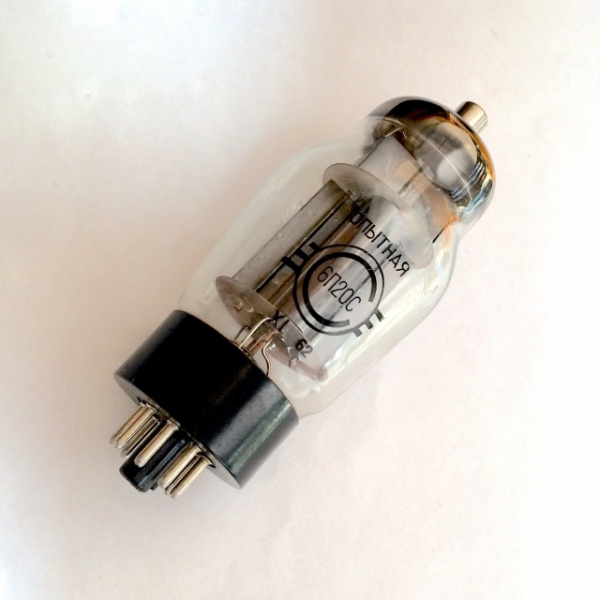

6П20С выходной пентод предназначен для работы в выходных каскадах усилителей низкой частоты. относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.
Технические характеристики :
6П20С выходной пентод.
Напряжение накала 6,3 ± 0,6 В
Ток накала 2,5 ± 0,25 А
Напряжение анода номинальное (постоянное) 175 В
Напряжение анода предельное (постоянное) 450 В
Напряжение анода предельное (постоянное) холодной лампы 700 В
Напряжение анода предельное (амплитуда импульса) 6,8 кВ
Ток анода 90 ± 32 мА
Ток анода предельный (среднее значение) 200 мА
Напряжение сетки первой номинальное (постоянное) Минус 30 В
Напряжение сетки первой предельное (постоянное) Минус 50 В
Напряжение сетки первой предельное (амплитуда импульса) Минус 200 В
Обратный ток сетки первой 3 мкА
Напряжение сетки второй номинальное (постоянное) 175 В
Напряжение сетки второй предельное (постоянное) 200 В
Напряжение сетки второй предельное (постоянное) холодной
лампы 700 В
Ток сетки второй 10 мА
Мош,ность, рассеиваемая анодом, предельная 27 Вт
Мощность, рассеиваемая сеткой второй, предельная 3,6 Вт
Напряжение между катодом и подогревателем предельное
(постоянное) 200 В
Крутизна характеристики 8,5 ± 2,5 мА/В
Внутреннее сопротивление 7 кОм
Частота строчной развертки наименьшая 12 кГц
Ток утечки между катодом и подогревателем 100 мкА
Долговечность 500 ч
Наибольшая температура баллона 200° С
Емкость входная 22,5 пФ
Емкость выходная 10 пФ
Емкость проходная 0,8 пФ
Катод — оксидный косвенного накала
Оформление — стеклянное с октальным цоколем
Масса 75 г
