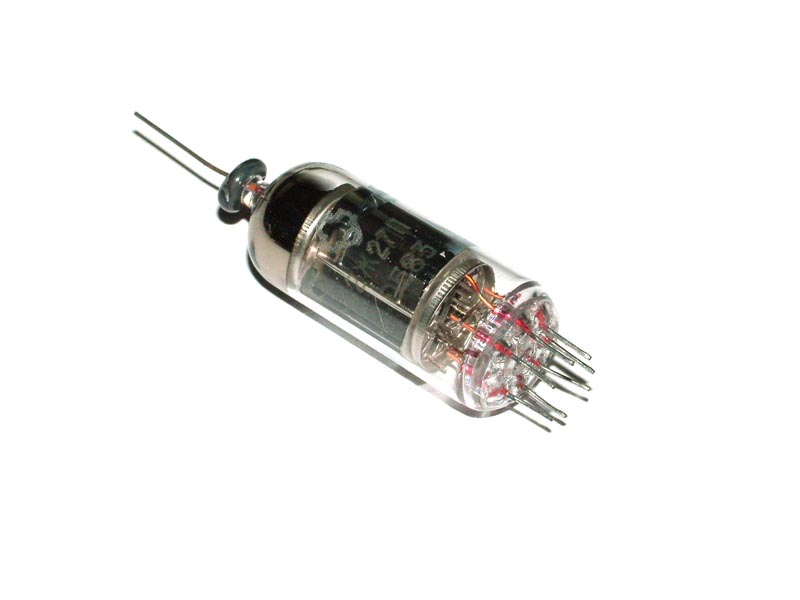

2Ж27П радиолампа

2Ж27П радиолампа

Описание

2Ж27П универсальный пентод с короткой характеристикой с катодом прямого накала предназначен для усиления напряжения частотой до 120 Мгц в аппаратуре батарейного питания, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Технические характеристики :

2Ж27П универсальный пентод.
Напряжение накала - 2,2В.
Ток накала - 57±6мА.
Ток анода - 1,9±0,6мА.
Ток анода в начале характеристики1) - <100мкА.
Напряжение анода - 120В.
Напряжение второй сетки - 45В.
Напряжение третьей сетки - 0В.
Напряжение на первой сетке постоянное - 0В.
Ток второй сетки - <0,5мА.
Обратный ток первой сетки2) - <0,5мкА.
Крутизна характеристики - >1,0мА/В
Крутизна характеристики при Uн=2В - >0,85мА/В
Внутреннее сопротивление - 1,6Мом.
Входное сопротивление (F=60МГц) 15Ком.
Эквивалентное сопротивление внутриламповых шумов - 7Ком.
Наприжение отсечки электронного тока первой сетки; -1..0В.
Ток эмиссии катода3) - >9мА.
Входная ёмкость - 4,5пФ.
Выходная ёмкость - 2пФ.
Проходная ёмкость - <0,015пФ.
Ёмкость анод-катод - <0,01пФ.
Размеры - Ø19х51мм.
Долговечность - 2000ч.
