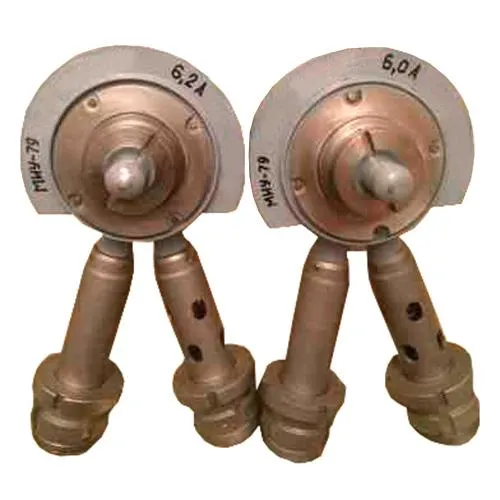

Описание МИУ-79


МИУ-79 усилитель магнетронный типа импульсного действия применяются для усиления СВЧ сигналов в радиолокационных станциях дальнего обнаружения, в системах тропосферной связи.  По конструкции усилитель магнетронный состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород. По конструкции лампа импульсная  состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики МИУ-79:


МИУ-79
Усилитель магнетронного типа МИУ-79 применяется для усиления СВЧ сигналов в наземных радиолокационных станциях в импульсном режиме.
Технические условия: бВ0.332.667 ТУ

Рабочий диапазон частот - 1215...1280 МГц
Выходная мощность (импульсная) - 35...45 кВт
Входная мощность (импульсная) - 2 кВт
Напряжение накала -  4 В
Ток накала -  20 А
Напряжение анода -  7...13 кВ
Ток анода (импульсный) -  10 А
Коэффициент заполнения -  0.011
Минимальная наработка -  1000 часов
Масса -  не более 8 кг.

Прибор полупакетированной конструкции.
Охлаждение прибора принудительное воздушное.
Вход и выход энергии коаксиальные.
