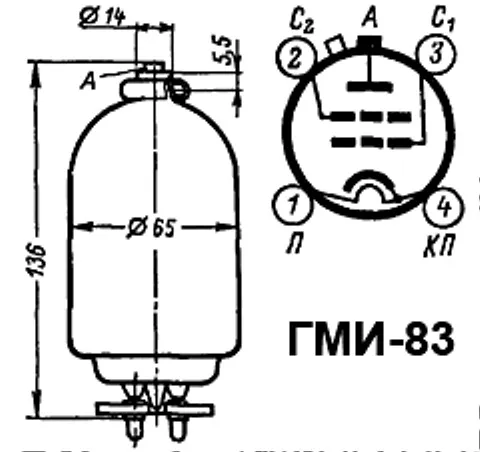

ГМИ-83

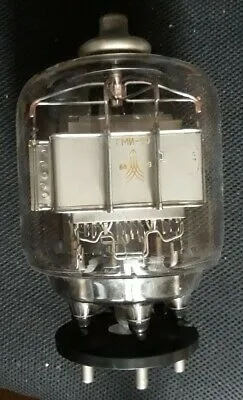

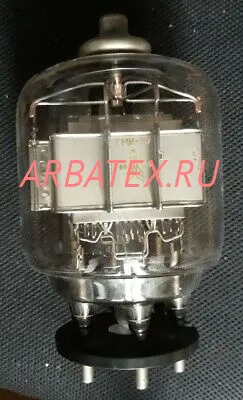

Импульсный стеклянный модуляторный тетрод ГМИ-83.
Предназначен для усиления высокочастотных колебаний в импульсных модуляторах.
Долговечность не менее 150 ч.
Масса не более 220 г.
| Основные технические параметры ГМИ-83: | |
|---|---|
| Ток накала |
2,0 ±0,35 |
| Ток анода в импульсе |
не менее 15 А |
| Ток анода в импульсе (при uн=22 В) |
не менее 12 А |
| Ток анода в начале характеристики (при uн=27 В, uа=1,2 кВ, uс2=1 кВ, uс1= -500 В) |
не более 0,7 мА |
| Ток 2-й сетки в импульсе |
не более 5 А |
| Ток 2-й сетки (при uа=1,2 кВ, uн=27 В, uс2= 1 кВ, iа=50 мА) |
не более 8 мА |
| Ток 1-й сетки в импульсе |
не более 4 А |
| Ток 1-й сетки |
не более 0,5 мА |
| Ток 1-й сетки обратный (при uа=1,2 кВ, uн=27 В, uс2=1 кВ, iа=50 мА) |
20 ±20 мкА |
| Сопротивление анодной нагрузки |
1100 Ом |
| Междуэлектродные емкости, пФ: |
|
| - входная |
37,5 ± 12,5 |
| - выходная |
7,5 ± 2,5 |
| - проходная |
не более 5 |
| Долговечность |
не менее 150 ч |
| Предельные эксплуатационные данные: | |
|---|---|
| Напряжение накала |
22,5 - 27,5 В |
| Напряжение анода |
20 кВ |
| Напряжение 2-й сетки |
1,25 кВ |
| Напряжение 1-й сетки отрицательное |
1000 В |
| Напряжение 1-й сетки в импульсе |
300 В |
| Ток анода в импульсе |
15 А |
| Мощность, рассеиваемая анодом |
65 Вт |
| Мощность, рассеиваемая 2-й сеткой |
8 Вт |
| Мощность, рассеиваемая 1-й сеткой |
3 Вт |
| Длительность импульса |
2,5 мкс |
| Температура баллона наибольшая |
200 С |
| Интервал рабочих температур окружающей среды |
от -60 до +70 С |
