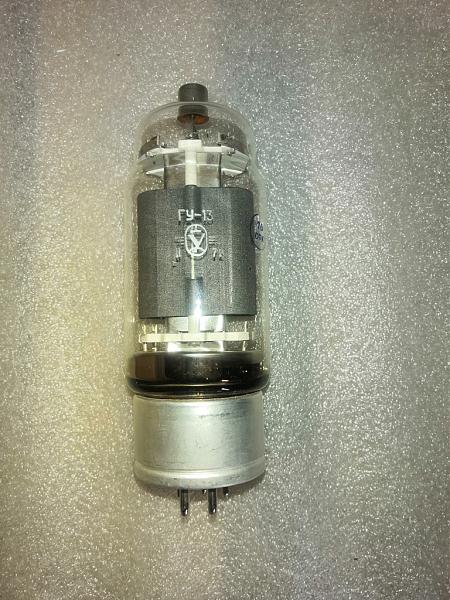

ГУ-13 генераторный тетрод

ГУ-13 генераторный тетрод

Описание

ГУ-13 генераторный тетрод относится к разделу электровакуумных приборов и ламп различного назначения.  По конструкции генераторный тетрод состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Технические характеристики :

ГУ-13 генераторный тетрод.
Ток накала - 5,0 ± 0,3 А.
Ток анода (при Uс1= -35 В) - 50 ± 15 мА.
Ток 1-й сетки обратный - £10 мкА.
Колебательная мощность (при Uc1= -100 В) - ³ 220 Вт.
Колебательная мощность (при Uн=9 В, Uc1=100 В) - ³ 176 Вт.
Крутизна характеристики (при Iа=60 мА) - 5,1 ± 0,4 мА/В.
Сопротивление изоляции между катодом и цоколем - ³ 20 МОм.
Сопротивление изоляции между электродами - 500 МОм.
Междуэлектродные емкости, пФ:
     входная - 16,25 ± 3,25
     выходная - 14 ± 3,5
     проходная - £ 0,25.
Долговечность средняя - ³ 500 ч.
