Описание ГМ-100

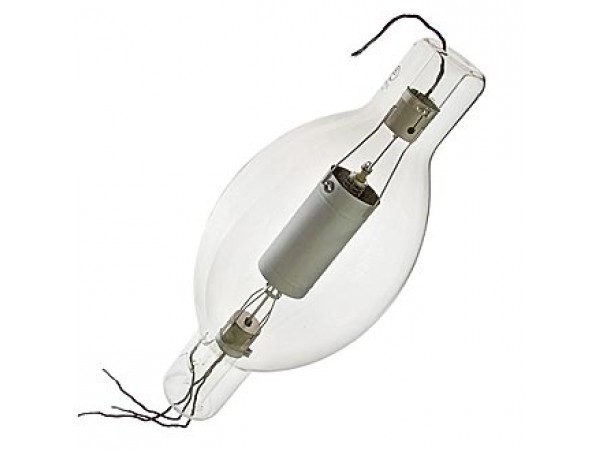

ГМ-100 модуляторный триод прямого накала. Предназначен для усиления колебаний низкой частоты в схемах модуляторов, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ГМ-100:


ГМ-100

Модуляторный триод ГМ-100 для работы в качестве усилителя колебаний низкой частоты в схемах модуляторов.

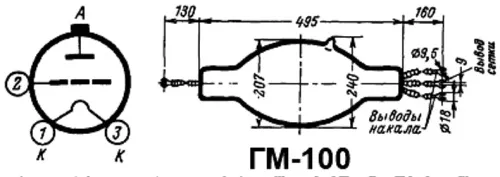

Оформление - стеклянное, с гибкими выводами.

Рабочее положение - вертикальное.

Масса - 2 кг.


Основные технические параметры ГМ-100:
при uн=17 В, uа=1000 В, iа=200 мА
Ток накала

18,0 ± 1,4 А

Ток сетки обратный (при uа=5000 В)

не более 50 мкА

Ток эмиссии катода ( при uа=1200 В)

не менее 1,6 a

Крутизна характеристики (при iа=500 мА)

6,5  ± 1,5 мА/В

Коэффициент усиления

 18,0 ± 3


Предельные эксплуатационные данные:
Напряжение накала

17 В

Напряжение анода

5000 В

Мощность, рассеиваемая анодом

1000 Вт

Интервал рабочих температур окружающей среды

от -60 до +70 С
