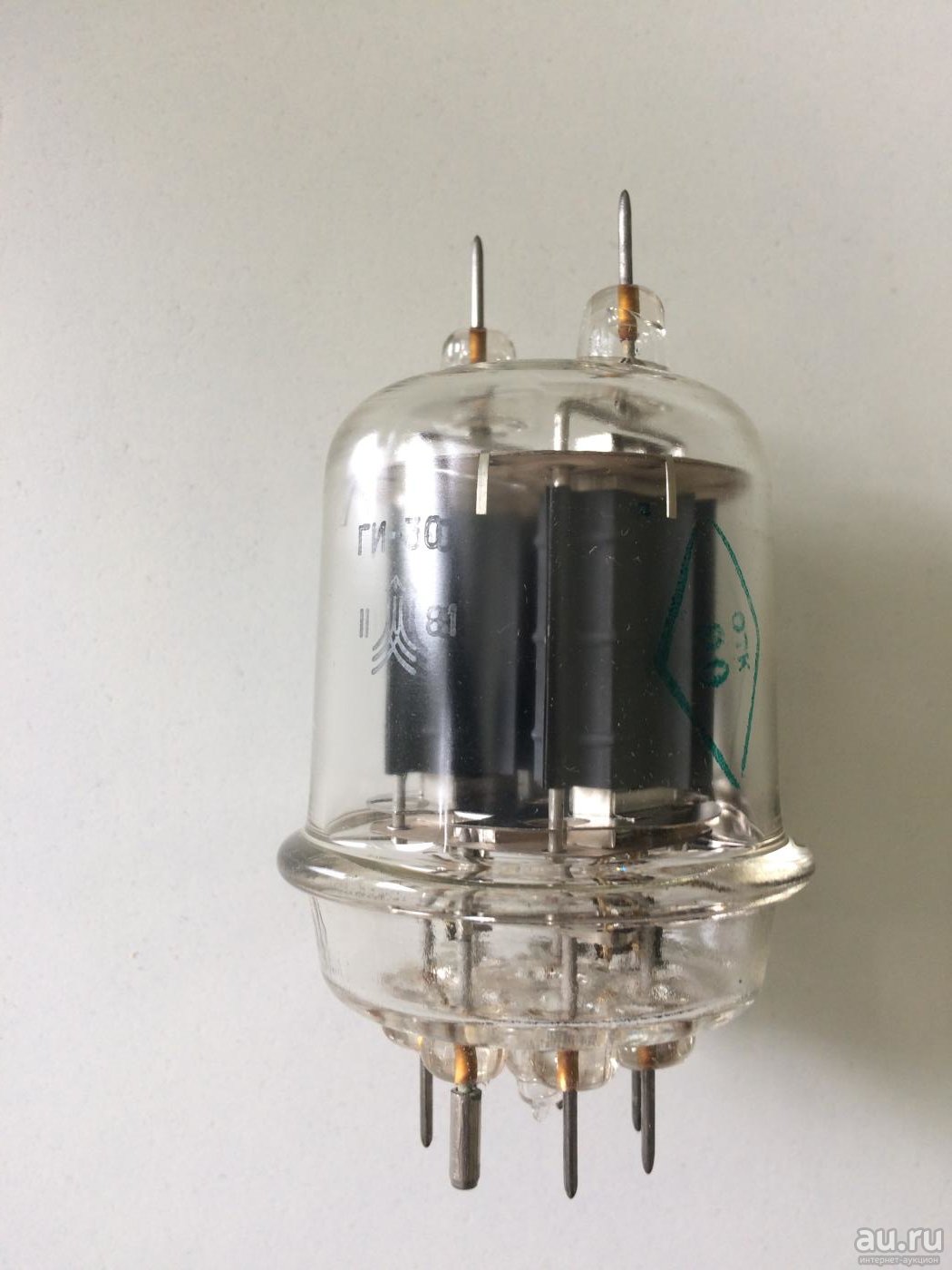

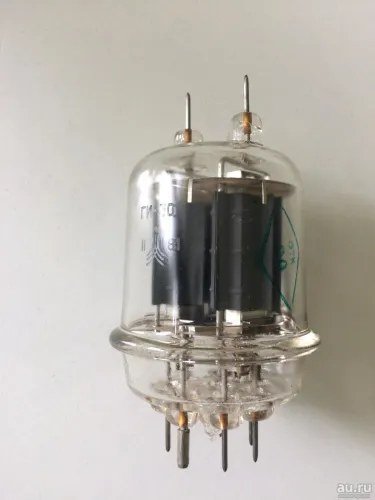

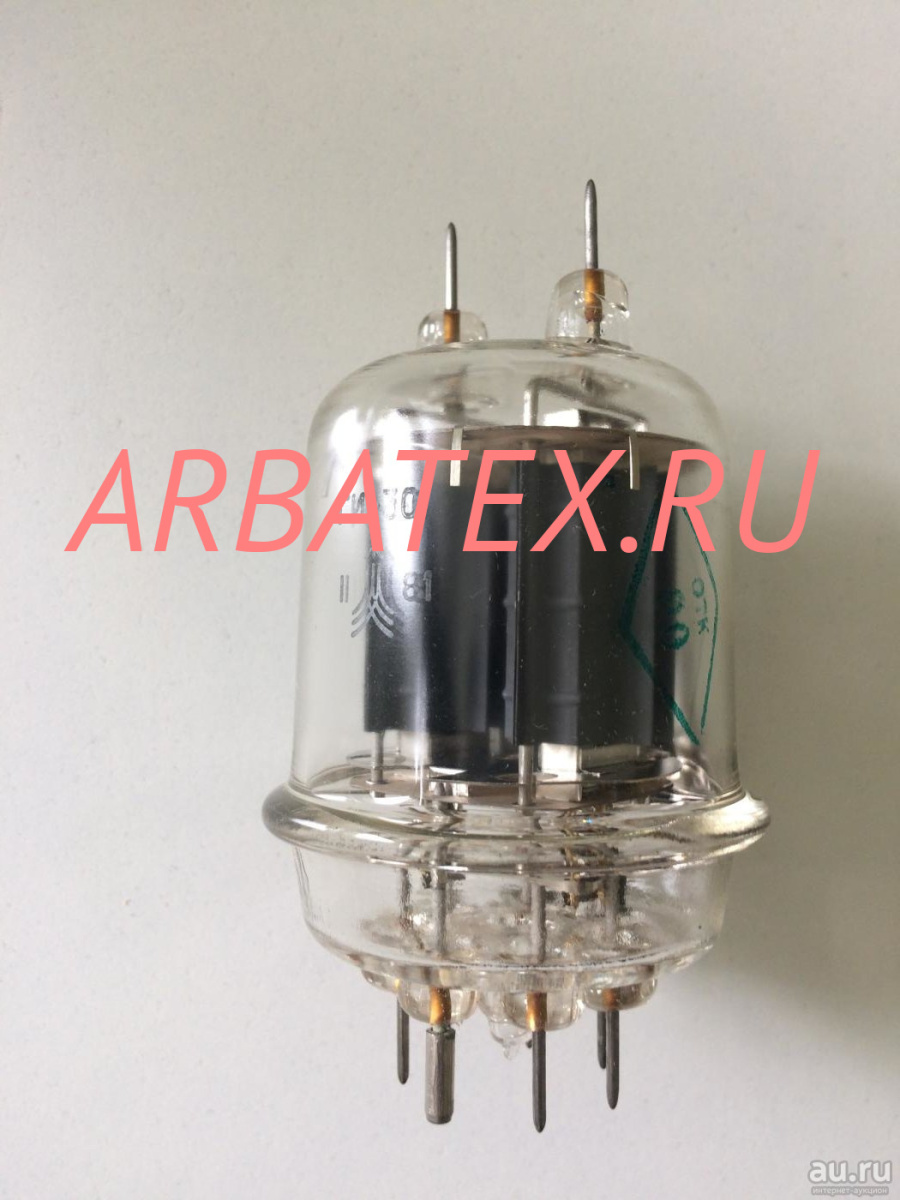

ГИ-30 двойной лучевой тетрод

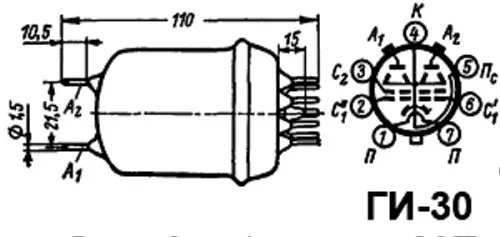

Описание ГИ-30

Параметры и характеристики ГИ-30:

ГИ-30

Импульсный генераторный двойной лучевой тетрод ГИ-30 для модулирования высокочастотных колебаний в импульсных установках.

Оформление - стеклянное, бесцокольное.

Рабочее положение - вертикальное, баллоном вверх.

Долговечность - не менее 1000 ч.

 Масса - 125 г.

Ток накала - 1,125 ±0,125 А.
Ток накала (при Uн=6,3 В) - 2,25 ±0,125 А.
Ток анода - 58,5 ±23,5 мА.
Ток анода в импульсе - не менее 8,1 А.
Ток 2-й сетки - не более 10 мА.
Ток утечки между катодом и подогревателем не более 175 мкА.
Ток 1-й сетки обратный (при Uа=400 В, Uс1= -100 В) не более 4 мкА.
Напряжение запирания 1-й отрицательное - 55 В.
Междуэлектродные емкости, пФ:
  - входная 15 ±2.
  - выходная  7 ±2.
  - проходная  не более 0,1.

Предельно допустимые режимы.

Напряжение накала - 11,3-13,9 В.
Напряжение анода - 5 кВ.
Напряжение 2-й сетки - 0,85 кВ.
Напряжение между катодом и подогревателем;  ±100 В.
Ток анода в импульсе - 9 А.
Мощность, рассеиваемая анодом - 19 Вт.
Мощность, рассеиваемая 2-й сеткой - 3 Вт.
Температура баллона - 200 С.
Интервал рабочих температур окружающей среды - от -60 до +70 С.
