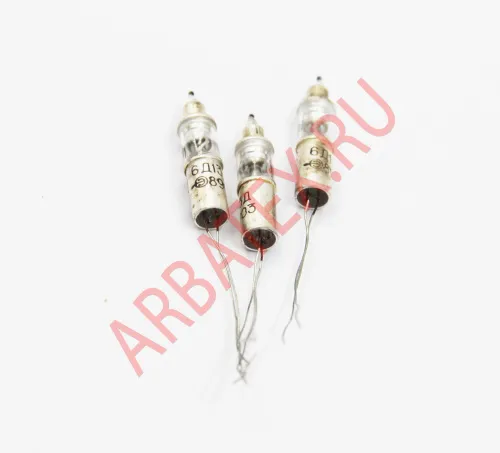

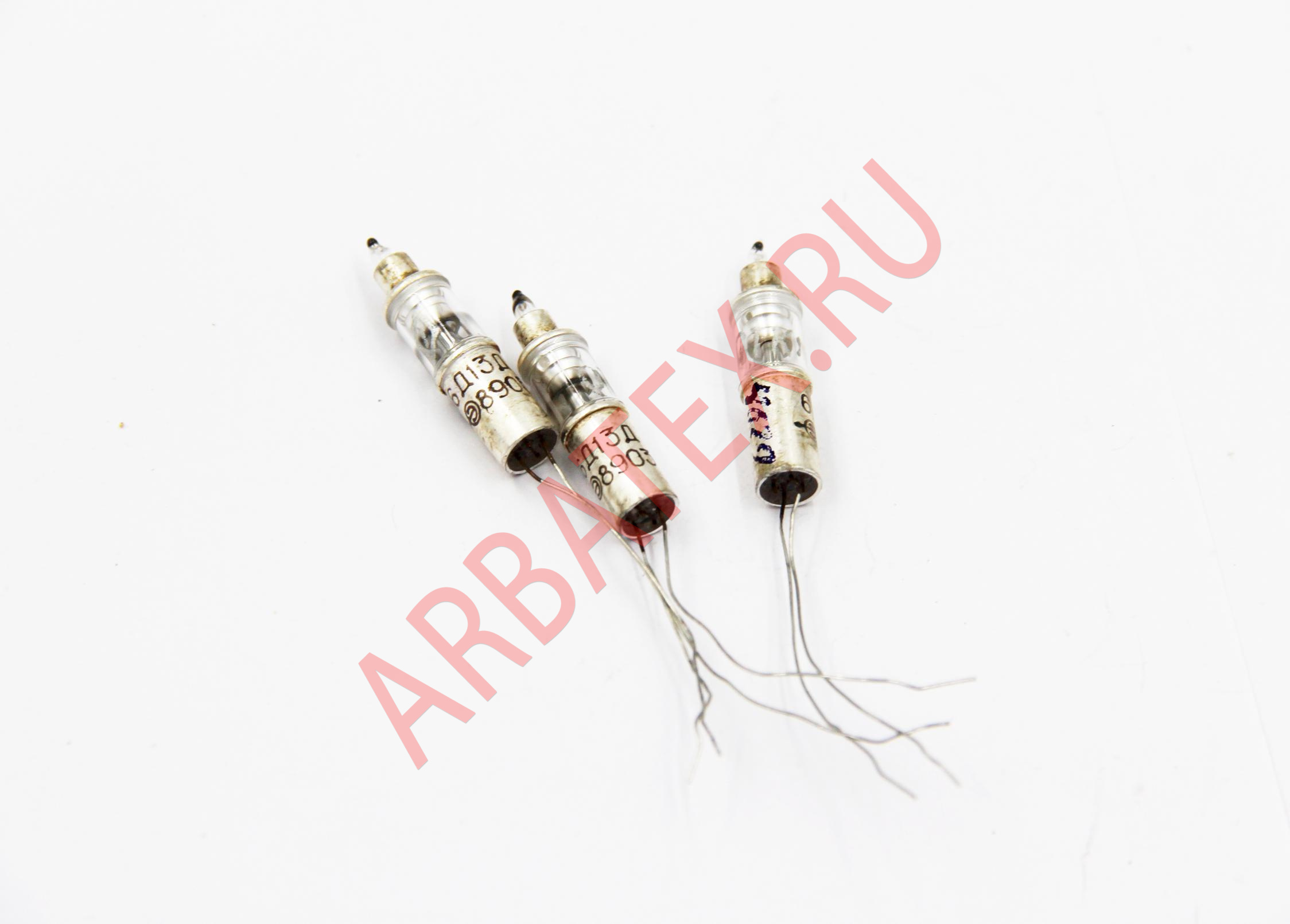

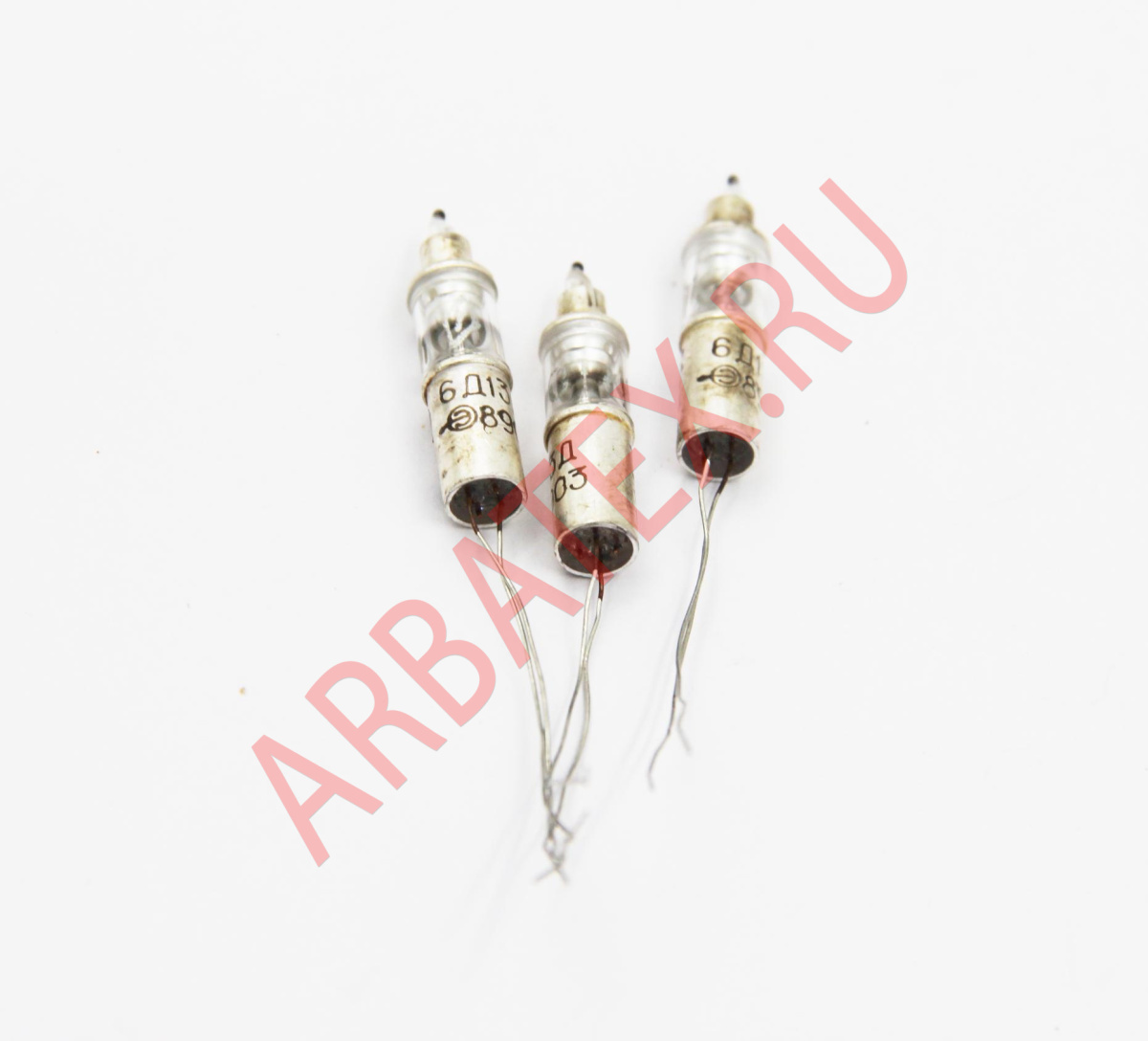

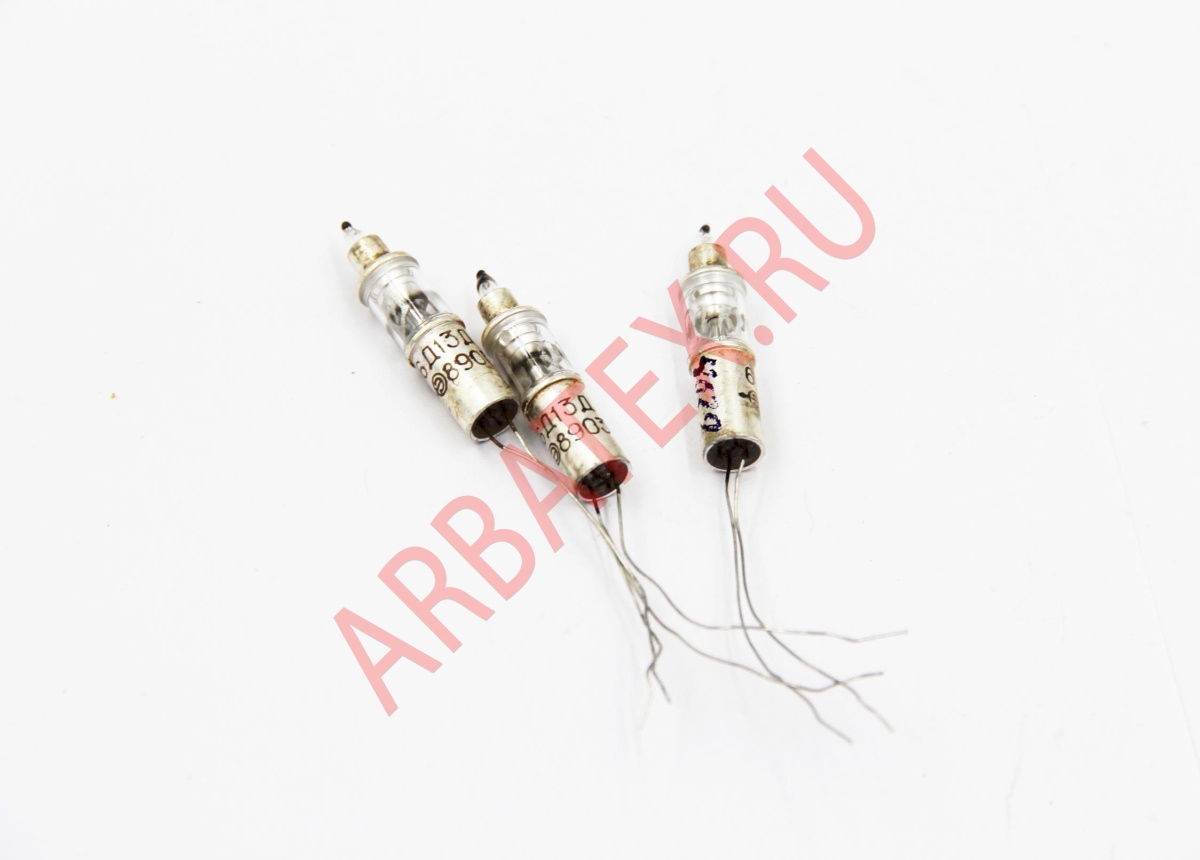

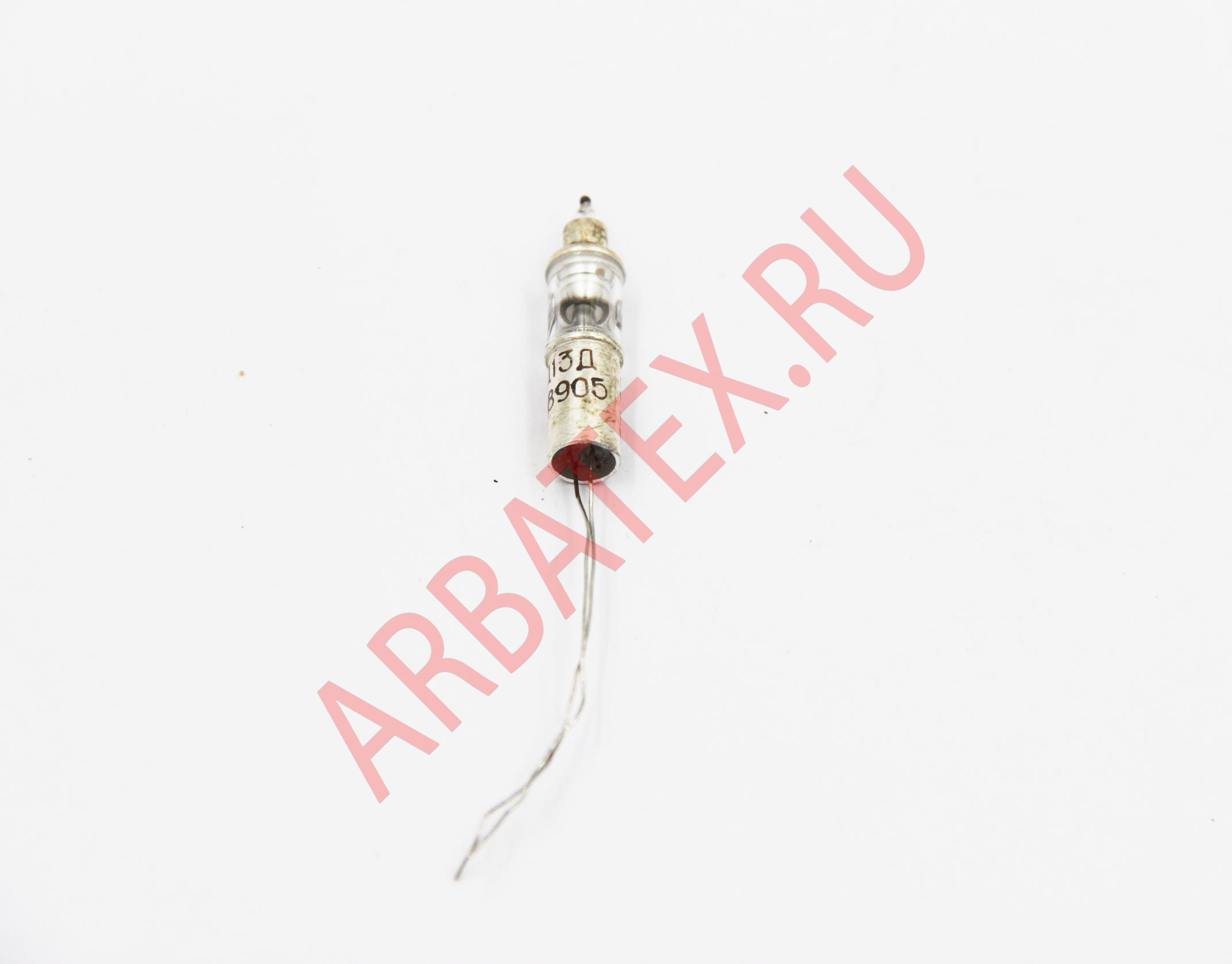

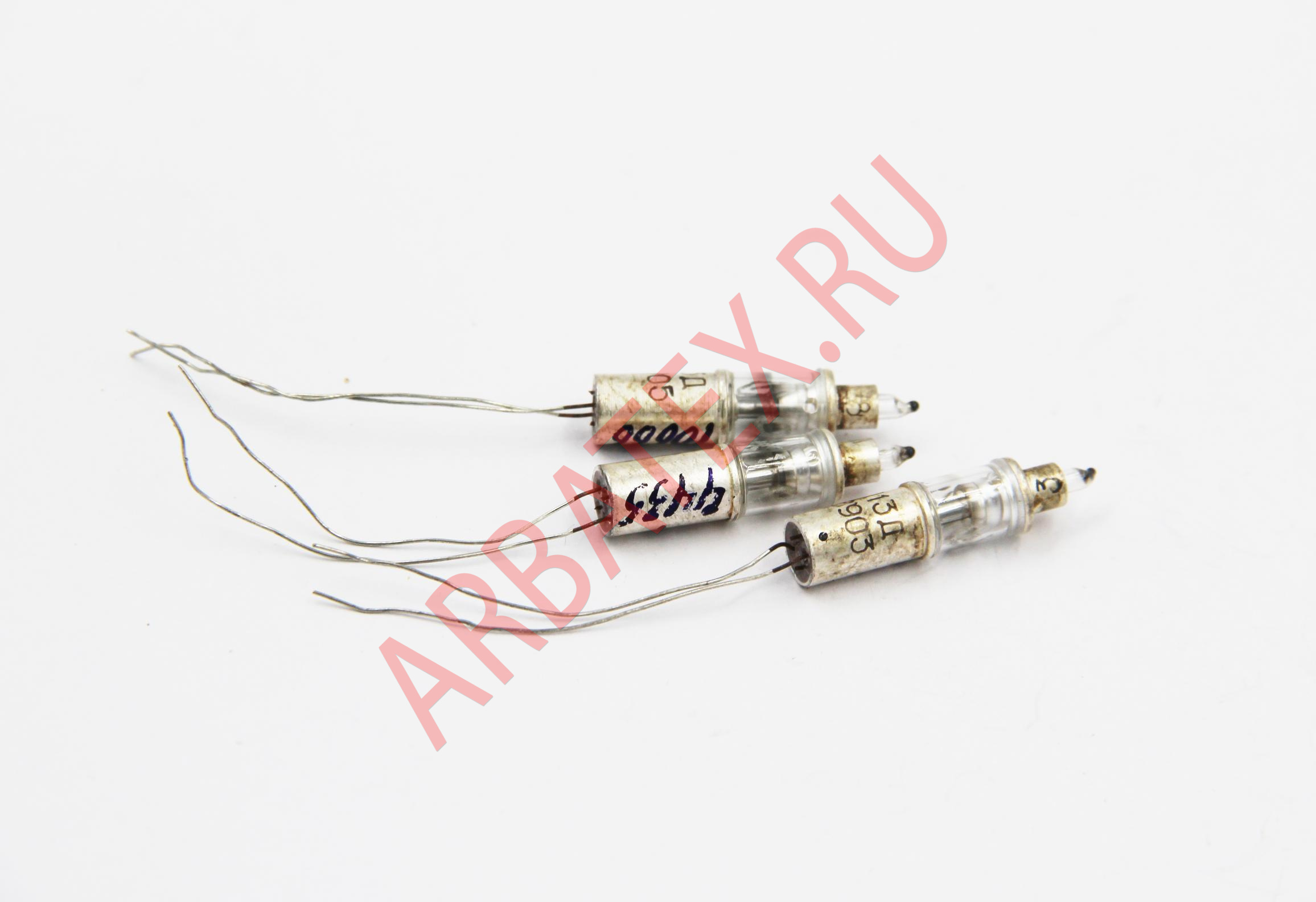

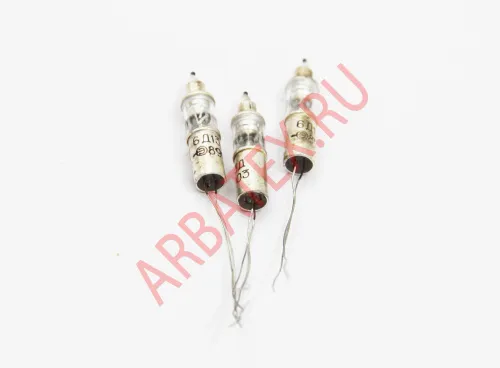

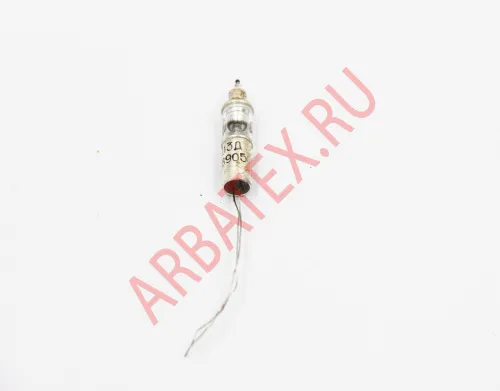

6Д13Д радиолампа

6Д13Д радиолампа

Характеристики

4CE130F06

Описание

Описание 6Д13Д


6Д13Д диод сверхвысокочастотный для детектирования и выпрямления в схемах электронных вольтметров и других радиотехнических устройствах в сантиметровом диапазоне. относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 6Д13Д:


6Д13Д
Диоды 6Д13Д сверхвысокочастотные для детектирования и выпрямления в схемах электронных вольтметров и других радиотехнических устройствах в сантиметровом диапазоне.

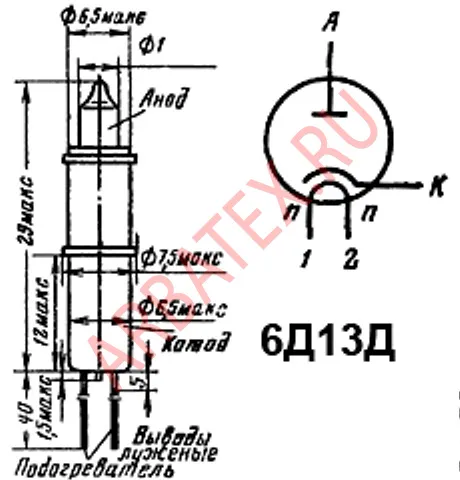

Оформление — в металлостекляиной оболочке, сверхминиатюрное.
Масса 4 г.

Основные технические характеристики 6Д13Д:
Номинальные электрические данные:
Ток накала, мА ...... 210 ±30
Начальный ток анода, мкА ...... не более 0,45
Выпрямленный ток, мкА ...... не менее 200
Обратный ток катода, мкА ...... не более 0,05
Ток утечки между катодом и подогревателем, мкА ...... не более 20
Напряжение виброшумов, мВ ..... не более 1
Резонансная длина волны, см: ..... не более 7,5
Межэлектродные емкости, пФ:
   - анод-катод ..... не более 1
   - катод-подогреватель ..... не более 4

Предельно допустимые электрические величины:
Напряжение накала, В ...... 5,7-7,0
Обратное напряжение, В ...... 450
Напряжение катод-подогреватель, В ..... 150
Наибольшая мощность, рассеиваемая на аноде, Вт ...... 1
Температура баллона лампы, С ...... 190
Интервал рабочих температур, С ...... от -60 до +100.
