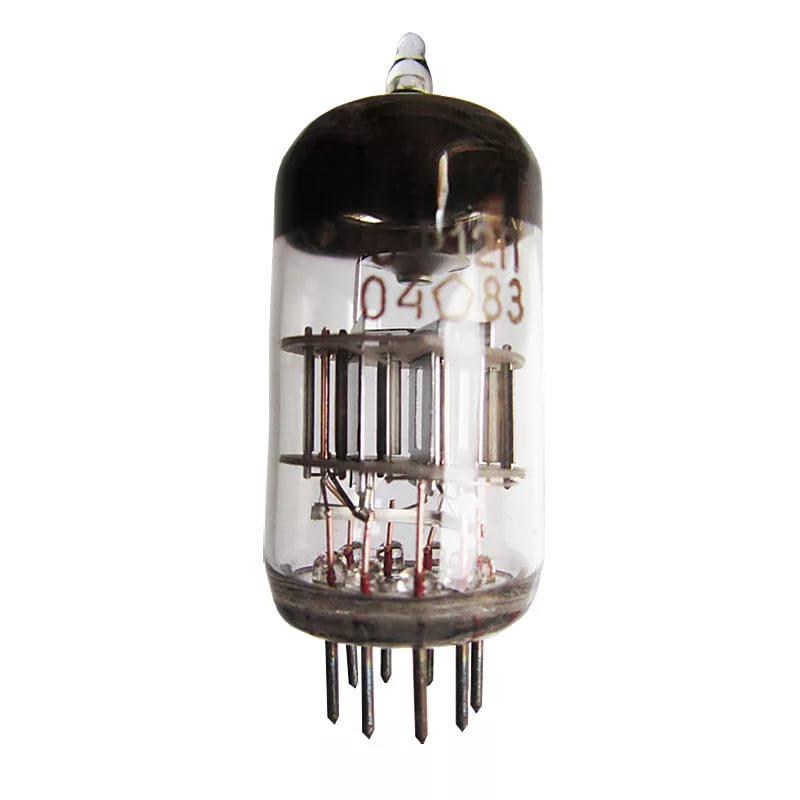

6Ф12П радиолампа

Описание 6Ф12П

6Ф12П выходной пентод предназначен для работы в выходных каскадах усилителей низкой частоты, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 6Ф12П:

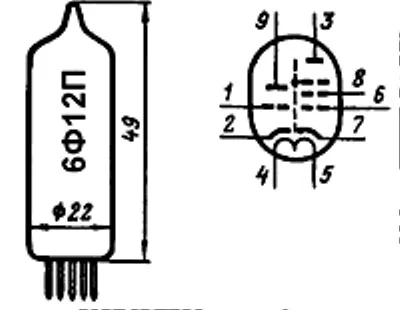

6Ф12П
Триод-пентод.
Предназначен для работы в частотнопреобразовательных каскадах и усилителях напряжения высокой и низкой частоты в устройствах широкого применения.
Долговечность не менее 3000 ч.
Масса не более 12,5 г.

Основные технические характеристики 6Ф12П:
Номинальные электрические данные:
Ток накала, мА ...... 330 ±30
Напряжение виброшумов, мВ ...... не более 100
Ток утечки между катодом и подогревателем, мкА ...... не более 20

Триодная часть:
Ток анода, мА ...... 12,5 ±3.5
Обратный ток сетки, мкА ...... не более 0,2
Крутизна характеристики, мА/В ...... 19 - 4
Коэффициент усиления ...... 100
Входное сопротивление, кОм ...... 1
Эквивалентное сопротивление внутриламповых шумов, Ом ...... 130

Пентодная часть:
Ток анода, мА ...... 13 ±4
Ток 2-й сетки, мА ...... не более 2,2
Обратный ток 1-й сетки, мкА ...... не более 0,2
Крутизна характеристики, мА/В ...... 19
Входное сопротивление, кОм ...... 1
Эквивалентное сопротивление внутриламповых шумов, Ом ...... 250

Предельно допустимые электрические величины:
Напряжение накала, В ...... 5,7-7,0
Напряжение анода, В:
  - пентода ...... 300
  - триода ...... 250
Напряжение анода при включении лампы, В:
  - пентода ...... 550
  - триода ...... 550
Напряжение триода при запертой лампе, В ...... 400
Напряжение 2-й сетки, В ...... 250
Напряжение 2-й сетки пентода при включении лампы, В ...... 550
Мощность, рассеиваемая анодом, Вт:
  - пентода ...... 5
  - триода ...... 3,5
Мощность, рассеиваемая 2-й сеткой, Вт ...... 0,4
Напряжение между катодом и подогревателем, В ...... 160
Ток катода, мА ...... 22
Температура баллона, град. С ...... 230.
