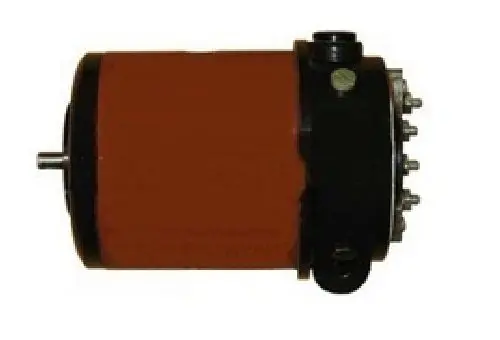

Описание и параметры электродвигателя СЛ-321
Коллекторные электродвигатели постоянного тока СЛ-321 предназначены для работы от сети постоянного тока. У реверсных коллекторных электродвигателей постоянного тока последовательного возбуждения направление вращения вала может быть как левым, так и правым.
На клеммной колодке электродвигателей выведены отдельно выводные концы обмоток возбуждения и обмоток ротора, что делает возможным использование электродвигателей для работы в следящих системах и схемах автоматики.
Электрические машины СЛ-321 – коллекторные, постоянного тока, имеют две обмотки: обмотку возбуждения и обмотку якоря.
Режим работы – продолжительный.
Обмотки изготовлены из медного провода, покрытого высокопрочной эмалью.
Электрические машины серии СЛ-300 изготовлены в алюминиевом корпусе, выполненном методом литья под давлением.
ХАРАКТЕРИСТИКИ ЭЛЕКТРОДВИГАТЕЛЯ СЛ-321:
Тип возбуждения двигателя СЛ-321 - параллельное;
Номинальное напряжение питания - 110В;
Потребляемый ток - 0,75А;
Полезная мощность - 38Вт;
Частота вращения - 3000об/мин. - 4100об/мин.;
Номинальный вращающий момент на валу - 0,122Н∙м(1250гс∙см);
Диапазон рабочих температур - от -40ºС до +40ºС;
Верхнее значение относительной влажности воздуха при 20ºС - 95%;
Масса прибора - 1,7кг;

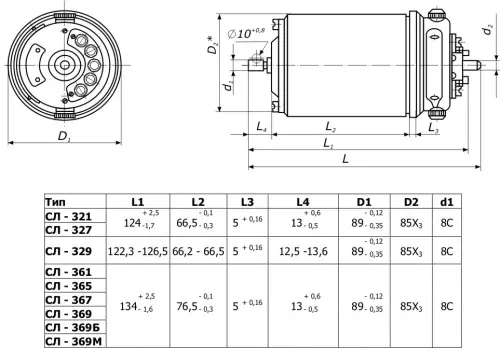

Габаритные размеры:
- длина - 130мм;
- диаметр - 89мм;
Гарантийная наработка - 2000ч.
Предназначен для работ в условиях влажного тропического климата, имеет такие же технические характеристики как и нетропический коллекторный электродвигатель постоянного тока, но диапазон рабочих температур тропического коллекторного электродвигателя постоянного тока от 3°С до 45°С, верхнее значение относительной влажности воздуха 95% при температуре до 35°С.
