СЛ-369М электродвигатель

СЛ-369М электродвигатель

Характеристики

5
24
1.9
3000-3900
4830PWKRZ

Описание

Описание электродвигателя СЛ-369М


Электродвигатели СЛ-369М предназначены для работы от сети постоянного тока.
У реверсных коллекторных электродвигателей СЛ-369М последовательного возбуждения направление вращения вала может быть как левым, так и правым.На клеммной колодке электродвигателей выведены отдельно выводные концы обмоток возбуждения и обмоток ротора, что делает возможным использование электродвигателей для работы в следящих системах и схемах автоматики.
Электрические машины – коллекторные, постоянного тока, имеют две обмотки: обмотку возбуждения и обмотку якоря. Режим работы – продолжительный.Обмотки изготовлены из медного провода, покрытого высокопрочной эмалью.
Электрические машины серии СЛ-369М изготовлены в алюминиевом корпусе, выполненном методом литья под давлением.

ХАРАКТЕРИСТИКИ ЭЛЕКТРОДВИГАТЕЛЯ СЛ-369М


Тип возбуждения электродвигателя СЛ-369М - параллельное;
Номинальное напряжение питания - 24В;
Потребляемый ток - 0,9А;
Полезная мощность - 55Вт;
Частота вращения - 3600об/мин. - 4200об/мин.;
Номинальный вращающий момент на валу - 0,147Н•м(1500гс•см);
Диапазон рабочих температур - от -40ºС до +40ºС;
Верхнее значение относительной влажности воздуха при 20ºС - 95%;
Масса прибора - 2кг;

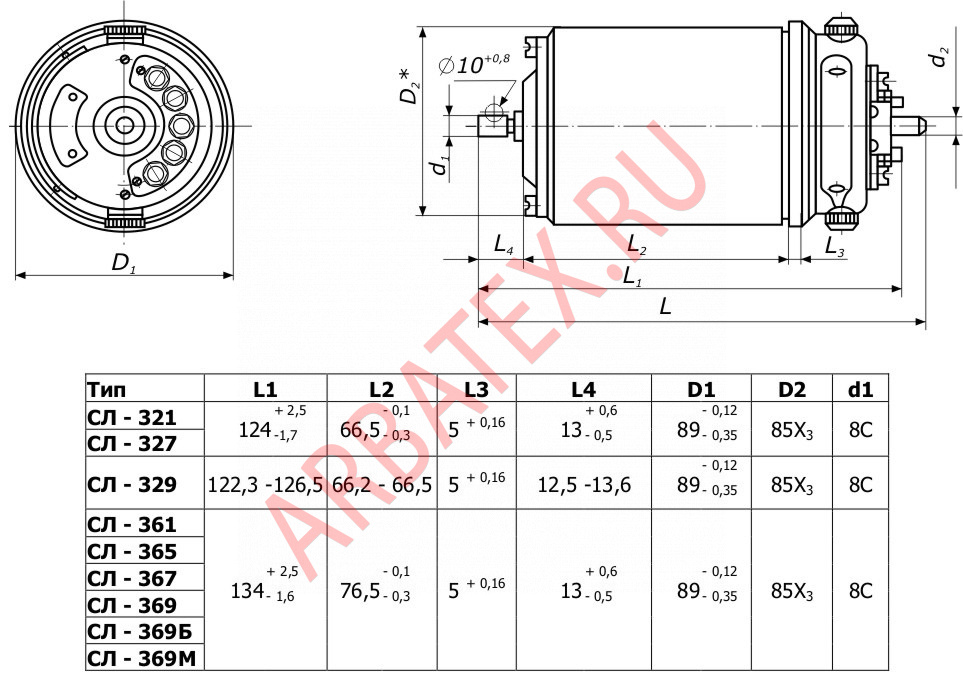

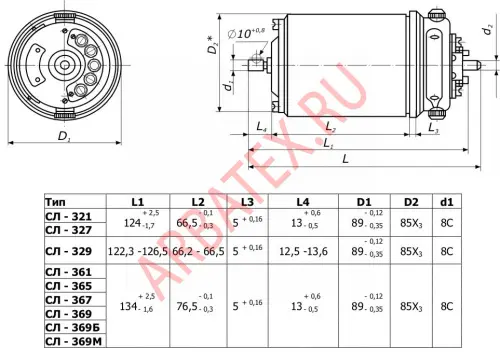

Габаритные размеры:


- длина - 140мм;
- диаметр - 89мм;

Гарантийная наработка - 2000ч.

Электродвигатель СЛ-369М предназначен для работ в условиях влажного тропического климата, имеет такие же технические характеристики как и нетропический коллекторный электродвигатель постоянного тока, но диапазон рабочих температур тропического коллекторного электродвигателя постоянного тока от 3°С до 45°С, верхнее значение относительной влажности воздуха 95% при температуре до 35°С.
