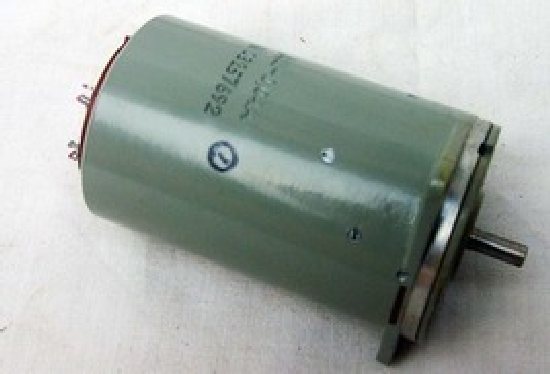

Описание электродвигателя ДШ-78-0,16-1:
Электродвигатель ДШ78-0,16-1 предназначен для обработки дискретных угловых перемещений путем переключения обмоток с помощью специального электронного коммутирующего устройства.
ХАРАКТЕРИСТИКИ ДШ-78-0,16-1:
Напряжение питания на входе коммутирующего устройства, В - 27
Номинальный вращающий момент нагрузки, Н·м - 0,16
Номинальная приемистость при четырехтактной коммутации и номинальном напряжении, шаг/с, не менее - 550 Шаг, градус - 1,0
Максимальный статический синхронизирующий момент при номинальном напряжении, Н·м - 0,75
Потребляемый ток в режиме фиксированной стоянки под током, А, не более - 6,4
Приемистость, шаг/с, не менее: минимальная - 450 максимальная - 600
Статическая погрешность отработки шага, %, не более - 20
Индуктивность обмотки, мГн - 10-20
Сопротивление обмоток постоянному току, приведенное к температуре 20°С, Ом - 1,37-1,66
Масса, кг, не более - 2,1
УСЛОВИЯ ЭКСПЛУАТАЦИИ ДШ78-0,16-1:
Температура окружающего воздуха при эксплуатации двигателя от 1 до 35°С.
Относительная влажность воздуха до 80% при температуре до 25°С.
Атмосферное давление в диапазоне от 84,4 до 106,65 кПа.
Изменение температур в диапазоне от 0°С до максимальной температуры двигателя при эксплуатации.
Вибрационные нагрузки в диапазоне частот от 1 до 35 Гц с максимальным ускорением 4,9м·сек-2
Требования техники безопасности по ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.1-75.
Условия транспортирования двигателя в упаковке предприятия-изготовителя в части воздействия механических факторов по группе С ГОСТ 23216-78, в части воздействия климатических факторов по группе условий хранения 5 ГОСТ 15150-69.
Условия хранения двигателя на складах предприятия-потребителя в упаковке предприятия-изготовителя по группе 1 (Л) при хранении в отапливаемых хранилищах и 2 (С) при хранениии в неотапливаемых хранилищах ГОСТ 15150-69.
