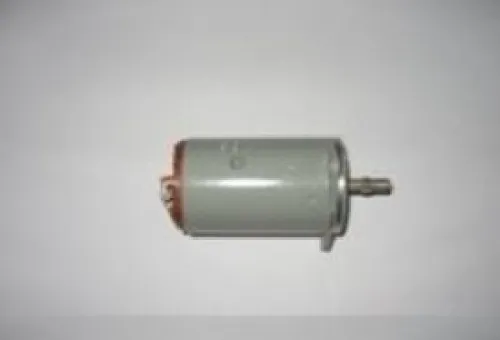

Описание электродвигателя ДШ-0,1А
Номинальное напряжение питания - 27,0В;
Номинальный вращающий момент - 0,1гс∙см;
Номинальная приемистость - 180шаг/сек.;
Номинальный шаг - 22,5º;
Масса- 0,55кг.
ГАБАРИТНЫЕ РАЗМЕРЫ ДШ-0,1А:
D1 = 50мм;
D2 = 50мм;
d = 4,8мм;
d1 = 4,5мм;
L1 = 10мм;
L2 = 4мм;
L3 = 97мм;
H = 61мм;
В = 63мм.
Шаговые двигатели ДШ-0.1А применяются в качестве исполнительных элементов в системах с дискретным приводом.
Двигатели ДШ четырехфазные с возбуждением от постоянных магнитов на роторе.
Режим работы - продолжительный.
Крепление двигателей - фланцевое.
УСЛОВИЯ ЭКСПЛУАТАЦИИ ДВИГАТЕЛЕЙ ДШ-0,1А:
Вибрационные нагрузки:
- диапазон частот, Гц ...... 1-1000
- ускорение, м/с2 ...... 100
Ударные нагрузки, м/с2 ...... 400
Температура окружающей среды, °С ...... -60 +100
Относительная влажность воздуха при температуре 35°С, % ...... 98
Гарантийная наработка, ч ...... 1000
