ПЛ-072 220В 1500об/м электродвигатель

Описание электродвигателя ПЛ-072

Для привода различных механизмов и аппаратов в продолжительном режиме работы, в том числе для оборудования жизнеобеспечения в железнодорожном транспорте.

Структура условного обозначения

ПЛ-072 Х:
ПЛ - электродвигатель постоянного тока с литым корпусом;
07 - габарит;
2 - номер длины сердечника якоря;
Х - климатическое исполнение и категория размещения по ГОСТ
15150-69 и ГОСТ 15543-89: У3, О4.

Условия эксплуатации

Высота над уровнем моря не более 1000 м.
Температура окружающего воздуха от минус 50 до 40°С.
Относительная влажность окружающего воздуха до 95% при температуре 20°С.
Окружающая среда невзрывоопасная, не содержащая агрессивных паров и газов, разрушающих металлы и изоляцию и снижающих параметры электродвигателей в недопустимых пределах.
Степень защиты двигателей IР20 по ГОСТ 17494-72.

Режим работы двигателей:

мощностью 0,12, 0,18, 0,25 кВт - продолжительный (S1) по ГОСТ 183-74.
мощностью 0,15, 0,10, 0,17 кВт - повторно-кратковременный (S3) с относительной продолжительностью включения (ПВ) 15%.
Электродвигатели обеспечивают возможность повышения частоты вращения до 1,25 номинального значения путем регулирования тока возбуждения или изменением напряжения на якоре до 300 В; понижение частоты вращения до 50 мин-1 путем изменения напряжения на якоре.
Допустимое отклонение частоты вращения при работе двигателей с номинальной нагрузкой при номинальном напряжении составляет ± 20% от номинального значения.
Двигатели без повреждения и остаточных деформаций в течение 2 мин выдерживают аварийное повышение частоты вращения до 1,5 номинального значения.
Электродвигатели после установившегося теплового режима в течение 2 мин выдерживают перегрузку по току до 1,5 номинального значения.
Направление вращения со стороны привода - левое для двигателей мощностью 0,12, 0,18, 0,25 кВт; любое - для двигателей мощностью 0,15, 0,10, 0,17 кВт.
Двигатели соответствуют группе условий эксплуатации М25 по ГОСТ 17516-72.

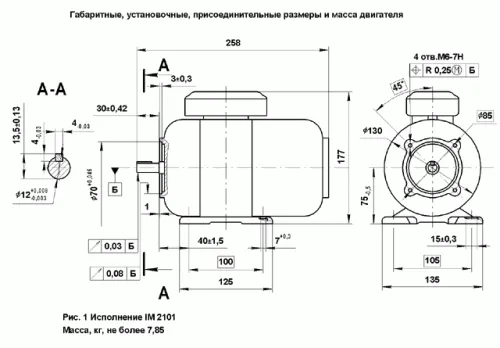

Конструктивное исполнение по способу монтажа - IМ1001, IМ2101, IМ3601 по ГОСТ 2479-79.
Средний уровень звука электродвигателей соответствует требованиям I класса по ГОСТ 16372-77, уровень вибрации - требованиям 4,5 класса по ГОСТ 16921-83.
Степень искрения при коммутации в номинальном режиме работы не выше 1 1/2 по ГОСТ 183-74.
Предельно допустимые превышения температуры: 65°С для обмоток, 50°С для подшипников, 30°С для корпуса.
Двигатели, поставляемые для внутреннего рынка и на экспорт, соответствуют требованиям ТУ 16-514.054-75.
Конструкция электродвигателей по технике безопасности отвечает ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.1-75.
Требования пожаробезопасности по ГОСТ 12.1.004-85.
Эксплуатация двигателей должна производиться согласно "Правилам технической эксплуатации электроустановок потребителей", утвержденным Госэнергонадзором, или инструкции по монтажу и эксплуатации для двигателей, предназначенных на экспорт.

Масса электродвигателей - 7,85 кг.

Электродвигатели изготовляются с изоляцией класса А.

Гарантийная наработка - 10000 ч.
