2В124АГ

арикапы 2В124АГ кремниевые, эпитаксиально-планарные, подстроенные.
Предназначены для применения в частотно-избирательных схемах дециметрового диапазона длин волн.
Варикапы 2В124АГ выпускаются в пластмассовом корпусе с гибкими выводами.
Тип варикапа приводится на корпусе.

Положительный вывод маркируется точкой темно-зеленого цвета.
- 2В124АР, 2В127БР - комплекты, состоящие из двух варикапов;
- 2В124АГ, 2В127БГ - комплекты, состоящие из четырех варикапов.
Масса варикапа 0,07 г.

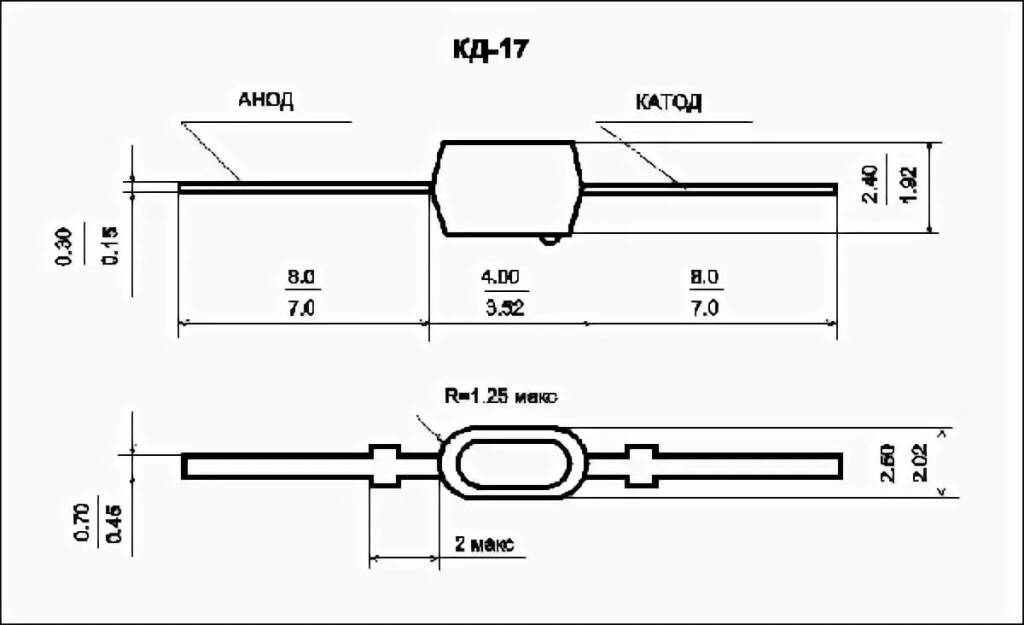

Тип корпуса: КД-17.
Категория качества: «ВП», «ОСМ».
Технические условия:
  - приемка «ВП» аА0.339.170ТУ/02;
  - приемка «ОСМ» аА0.339.170ТУ/02; П0.070.052.

Технические характеристики варикапов 2В124А, 2В124Б, 2В124АР, 2В124БР, 2В124АГ, 2В124БГ:

Тип варикапа	Значения параметров при Т=25°C							Предельные эксплуатационные данные
	Cном пФ при (Uобр В)	DC	Кс	при		Qв	при	I обр	Uобр max	Тк max (Тп)	Токр
				U1	U2		F
	пФ (В)	пФ		В	В		МГц	мкА	В	°C	°C
2В124А	27,0 (3)	2,7	4,75...6,75	3	25	200	50	0,5	28	125	-60...+125
2В124Б	10,0 (3)	2	4,0...6,5	3	25	250	50	0,5	30	125	-60...+125
2В124АР	27,0 (3)	2,7	4,75...6,75	3	25	200	50	0,5	28	125	-60...+125
2В124БР	10,0 (3)	2	4,0...6,5	3	25	250	50	0,5	30	125	-60...+125
2В124АГ	27,0 (3)	2,7	4,75...6,75	3	25	200	50	0,5	28	125	-60...+125
2В124БГ	10,0 (3)	2	4,0...6,5	3	25	250	50	0,5	30	125	-60...+125

Условные обозначения электрических параметров варикапов:

  • Cном - номинальная емкость варикапа при заданном обратном напряжении;
  • Uобр - обратное напряжение на варикапе;
  • DC - диапазон отклонения номинальной емкости варикапа;
  • Кс - коэффициент перекрытия по емкости варикапа при изменении напряжения от U1 до U2;
  • Qв- добротность варикапа на частоте f;
  • Iобр - постоянный обратный ток варикапа;
  • Uобр мах - максимально-допустимое обратное напряжение варикапа;
  • Тк мах - максимально-допустимая температура корпуса варикапа;
  • Тп мах - максимально-допустимая температура перехода варикапа;
  • Токр - температура окружающей среды.
