2В117А варикап

Описание

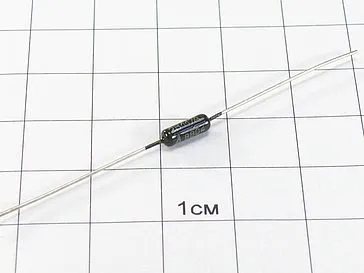

2В117А варикапы кремниевые, эпитаксиально-планарные, подстроенные, с большим перекрытием по емкости и резкой зависимостью емкости от напряжения. Предназначены для применения в схемах подстройки частоты резонансных усилителей. Выпускаются в стеклянном корпусе с гибкими выводами. Тип варикапа и схема соединения электродов с выводами приводятся на корпусе.

Масса варикапа не более 0,25 г.

Параметры и характеристики

Емкость варикапа при Uобр=3 В, f=1...10 МГц	От 26,4 до 39,6 пФ
Коэффициент перекрытия по емкости при Uобр=3...25 В:
2В117А, КВ117А	От 5 до 7
КВ117Б	От 4 до 7
Температурный коэффициент емкости при Uобр=3 В, не более	600*10-6 1/К
Добротность при Uобр=3 В, f=50 МГц, не менее:
2В117А, КВ117А	180
КВ117Б	150
Постоянный обратный ток при Uобр=25 В, не более:
от 213 до 298 К	1 мкА
при Тмакс	10 мкА
