Описание
1И104В диод германиевый, туннельный, мезасплавный, усилительный. Предназначен для применения в усилителях в диапазоне длин волн 2...10 см.

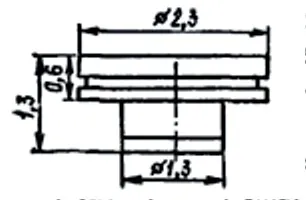

Выпускаются в металлокерамическом корпусе с жесткими выводами.
Тип диода приводится на вкладыше.
Отрицательный вывод диода имеет больший диаметр.
Параметры и характеристики
Масса диода не более 0,025 г.
Пиковый ток: не более 1,7 мА;
Сопротивление потерь: не более 7 Ом;
Общая емкость: 0,5...1,1 пФ;
Емкость корпуса: не более 0,35 пФ;
Индуктивность диода: 0,13 нГн;
Резонансная частота: 17...31 ГГц;
Постоянный прямой ток: 1 мА;
Постоянный обратный ток: 1,5 мА;
Постоянное прямое напряжение: 400 мВ;
Постоянное обратное напряжение: 20 мВ;
Непрерывная рассеиваемая СВЧ-мощность: 3 мВт;
Импульсная рассеиваемая СВЧ-мощность: не более 100 мВт;
Температура окружающей среды: -60...+85 °С.
