Описание товара:

Диоды 1А402АМ германиевые, диффузионные, параметрические.
Предназначены для применения в параметрических усилителях в диапазоне длин волн 3..6см.
Характеристики:
Cкор, пФ
0.23...0.29
Cпер, пФ
не более 0.3
Ioбp макс, мкА
не более 0.5
Lд, нГн
не более 2
Pпд и, Вт
2.5
Pпд, мВт
50
T, °C
-60...+70
Минимальный заказ от 2000 руб.
В наличииВ наличии
Указанные цены на сайте носят
информативный характер
и не являются офертой.
Обязательно согласовывайте цены
с нашими менеджерами!
Поделиться
Аккуратно упакуем хрупкие товары
Аккуратно упакуем хрупкие товары
Бесплатная доставка при покупке от 5 000 руб
Бесплатная доставка при покупке от 5 000 руб
Более 1 000 пунктов самовывоза по РФ
Более 1 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Подарки при заказе от 3000 рублей
Подарки при заказе от 3000 рублей
Принимаем все способы оплаты
Принимаем все способы оплаты
Принимаем заказы на сайте круглосуточно
Принимаем заказы на сайте круглосуточно
Профессиональная помощь в подборе товаров
Профессиональная помощь в подборе товаров
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 2х часов
Супер срочная доставка в течение 2х часов
Загрузка
Рассчитываем стоимость доставки
Пожалуйста подождите, рассчет займет немного времени

Описание товара

Описание


Диоды 1А402АМ германиевые, диффузионные, параметрические.
Предназначены для применения в параметрических усилителях в диапазоне длин волн 3..6см.

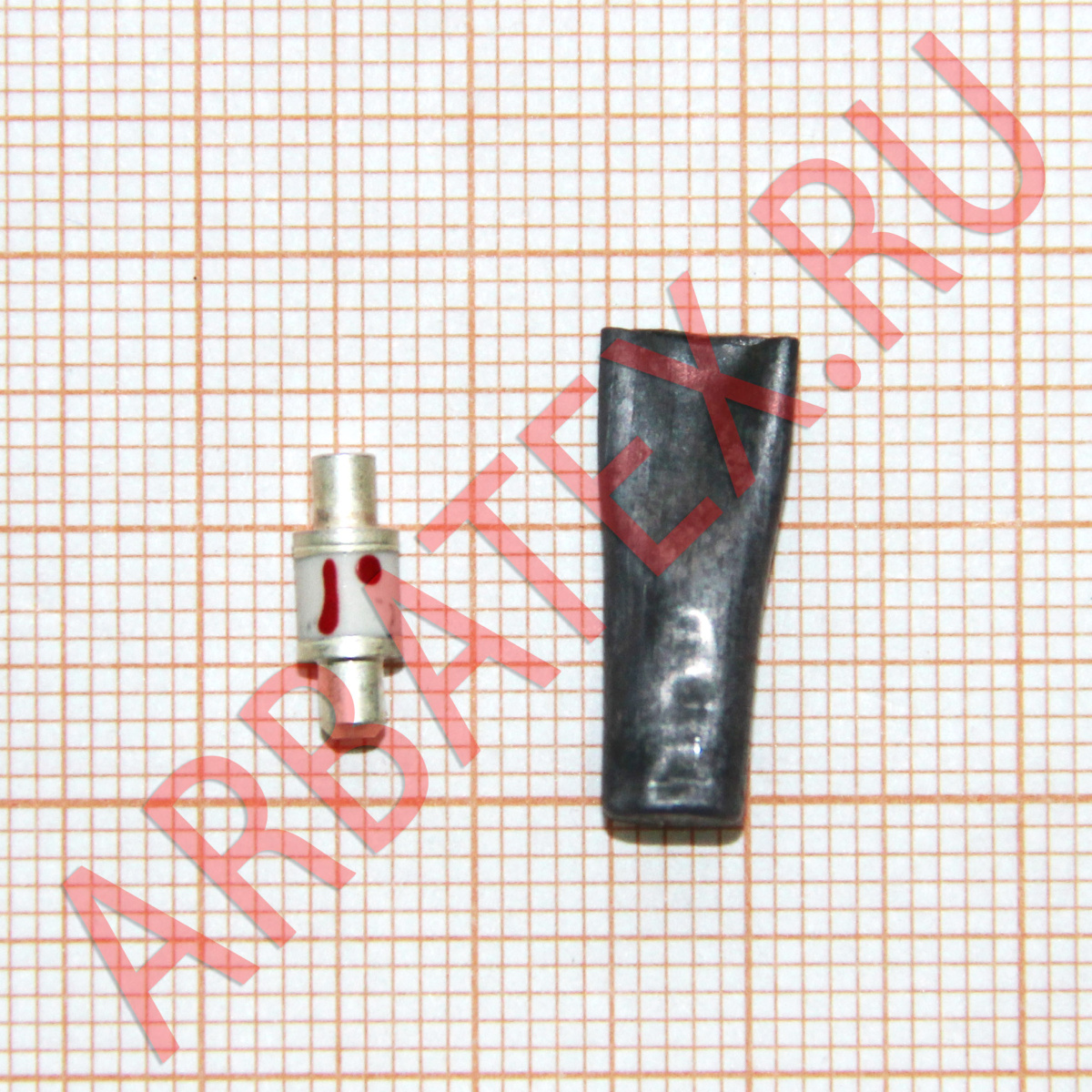

Выпускаются в металлокерамическом корпусе с жесткими выволами. Тип диода приведен на этикетке.
Маркируются цветными полосками и точками у положительного вывода: 1А402А - одной красной точкой; 1А102Б - двумя красными точками; 1А402В - одной красной полоской; 1А402Г - двумя красными полосками; ГА402А - одной голубой точкой; ГА402Б - двумя голубыми точками; ГА402В - одной голубой полоской; ГА402Г - двумя голубыми полосками.

Параметры и характеристики


Масса диода не более 0,6 г.
Пример записи условного обозначения при заказе и в конструкторской документации:
диод СВЧ 1А402А, ТР3.369.003 ТУ;
диод СВЧ ГА402А, ТР3.360.104 ТУ.

Основные технические параметры СВЧ диода 1А402А:
Постоянная времени при uобр=10 В, f=2000±200 МГц, не более:
   - 1А402А, ГА402А 1,2 пс
   - 1А402Б, ГА402Б 0,9 пс
   - 1А402В, 1А402Г, ГА402В, ГА4О2Г 0,75 пс
Пробивное напряжение при iобр=10 мкА, не менее:
   - При Т=+25 °С 15 В
   - При Т=-60 °С 12 В
Постоянный обратный ток при uобр=10 В, не более:
   - При Т=+25°С 0,5 мкА
   - При Т=+70°С 3 мкА
Емкость корпуса 0,23..0,29 пФ
Индуктивность диода, не более 2 нГн

Предельные эксплуатационные данные:
Рассеиваемая мощность 50 мВт
Рассеиваемая мощность при кратковременном воздействии (не более 5 мин) 100 мВт
Импульсная рассеиваемая мощность при tи≤4 мкс и q≥1000 2,5 Вт
Импульсная рассеиваемая мощность при кратковременном воздействии (не более 5 мин), tи≤4 мкс и q≥1000 5 Вт
Энергия СВЧ импульсов 0,7*10-7 Дж
Температура окружающей среды -60..+70 °С

• Iпр макс, А - Максимальный прямой ток
• Uобр и макс, В - Максимальное импульсное обратное напряжение
• Iпр и макс, А - Максимальный импульсный прямой ток
• Uпр макс, В - Постоянное прямое напряжение
• fд макс, кГц - Максимальная рабочая частота
• Сд, пФ - Общая ёмкость
• Ioбp, мкА - Постоянный обратный ток
• Uoбp макс, В - Максимальное постоянное обратное напряжение
• tвoc обр, мкс - Время обратного восстановления
• Ioбp и макс, мА - Импульсный обратный ток
• Pрас, мВт - Непрерывная рассеиваемая мощность
• Мин наработка, ч - Минимальная наработка
• Тип диода - Тип СВЧ диода
• Pрас и, Вт - Импульсная рассеиваемая мощность

Характеристики

Прочие
Cкор, пФ 0.23...0.29
Cпер, пФ не более 0.3
Ioбp макс, мкА не более 0.5
Lд, нГн не более 2
Pпд и, Вт 2.5
Pпд, мВт 50
T, °C -60...+70
Uпроб, В 15
Картинки Загрузить
Материал Германий
Мин наработка, ч 5000
Тип диода Параметрический
