АА603Г

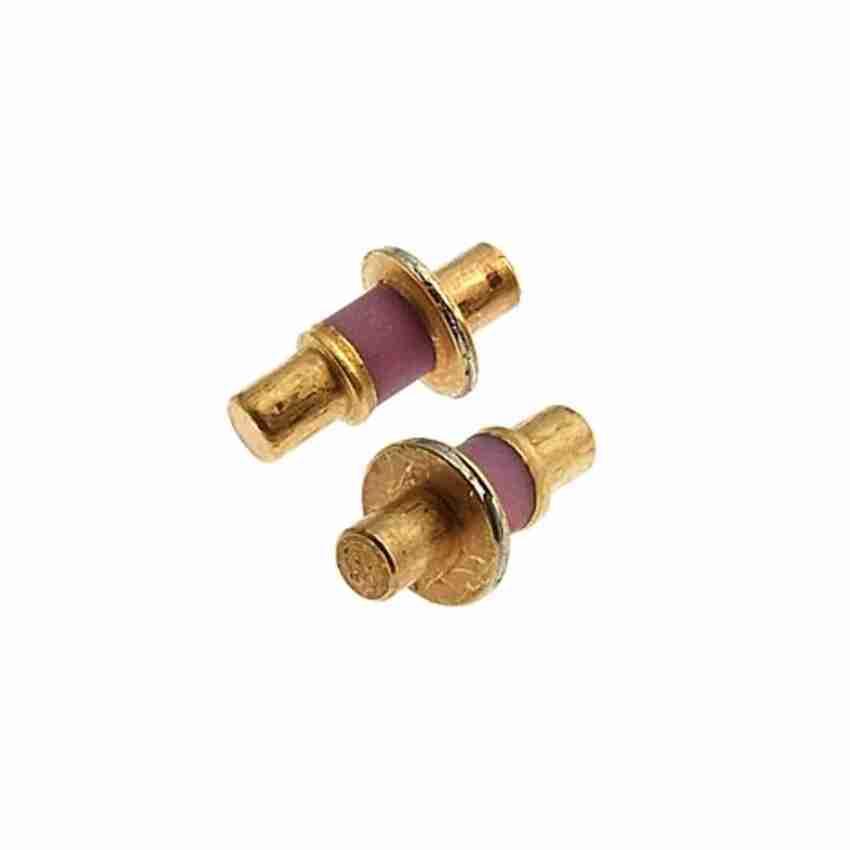

АА603Г диод СВЧ арсенидогаллиевый, мезаэпитаксиальный, умножительный. Предназначен для применения в умножителях частоты сантиметровом диапазона длин волн.

Технические характеристики :

АА603Г диод СВЧ арсенидогаллиевый, мезаэпитаксиальный.
Предельная частота при f=2300±400 МГц, не менее:
3А603А, АА603А ...... 100 ГГц
3А603Б, АА603Б ...... 150 ГГц
3А603В, АА603В ...... 200 ГГц
3А603Г, АА603Г ...... 250 ГГц
Постоянное обратное напряжение при Uобр = 50 мкА, не менее:
при Т=+25°С:
3А603А, 3А603Б, АА603А, АА603Б ...... 20 В
3А603В, АА603В ...... 10 В
3А603Г, АА603Г ...... 15 В
при Т=-60 и +85°С:
3А603А, 3А603Б, АА603А, АА603Б ...... 15 В
3А603В, АА603В ...... 7 В
3А603Г, АА603Г ...... 10 В
Общая емкость диода при Uобр=0 и f=30 МГц:
3А603А, АА603А 0,5...1,5 пФ
3А603Б, 3А603В, 3А603Г, АА603Б, АА603В, АА603Г 0,5... 1,2 пФ
