КА613А диод

КА613А диод

Характеристики

Кремний
40000000
не более 10
80
-60...+125
10000
15000
1.93...5
Умножительный
48Q0V6PIW

Описание

Описание


Диоды 2А613А кремниевые, мезаэпитаксиальные, умножительные.
Предназначены для применения в умножителях частоты метрового и дециметрового диапазонов длин волн.

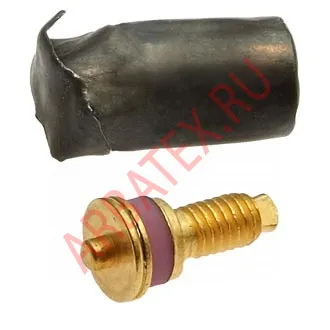

Выпускаются в металлокерамическом корпусе типа КД-120 с жесткими выводами.
Товарный знак, тип диода и дата изготовления наносятся на ярлык, вкладываемый в групповую тару.
Тип диода на корпусе обозначается точкой: диод типа 2А613А - одна черная точка; диод типа 2А613Б - две черных точки.

Пример записи условного обозначения при заказе и в конструкторской документации:
диод СВЧ 2А613А, aA0.336.028 ТУ; диод СВЧ КА613А, аА0.339.179 ТУ.

Параметры и характеристики


Масса диода не более 2,0 г.

• Iпр макс, А - Максимальный прямой ток
• Uобр и макс, В - Максимальное импульсное обратное напряжение
• Iпр и макс, А - Максимальный импульсный прямой ток
• Uпр макс, В - Постоянное прямое напряжение
• fд макс, кГц - Максимальная рабочая частота
• Сд, пФ - Общая ёмкость
• Ioбp, мкА - Постоянный обратный ток
• Uoбp макс, В - Максимальное постоянное обратное напряжение
• tвoc обр, мкс - Время обратного восстановления
• Ioбp и макс, мА - Импульсный обратный ток
• Pрас, мВт - Непрерывная рассеиваемая мощность
• Мин наработка, ч - Минимальная наработка
• Тип диода - Тип СВЧ диода
• Pрас и, Вт - Импульсная рассеиваемая мощность
