Описание
Диод КД922Б применяется в различных областях приборостроения, радиоэлектронной промышленности, cлужит для коммутации высокочастотных сигналов.
Характеристики
Диоды кремниевые, планарные, с барьером Шотки.
Предназначены для применения в быстродействующих импульсных устройствах, а также в устройствах преобразования переменного напряжения в диапазоне частот 50 Гц...1000 МГц.
Для схем, требующих малого разброса параметров диодов, диоды 2Д922А, 2Д922Б, КД922А, КД922Б могут поставляться в комплекте из двух (обозначение при заказе 2Д922АР, 2Д922БР, КД922АР, КД922БР) или четырех (обозначение при заказе 2Д922АГ, 2Д922БГ, КД922АГ, КД922БГ) диодов, подобранных по прямому напряжению и общей емкости.

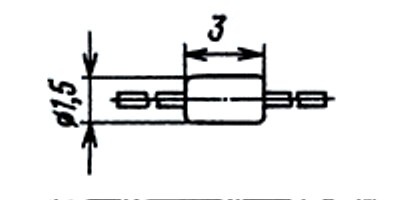

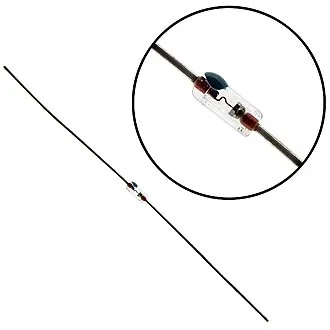

Выпускаются в стеклянном корпусе с гибкими выводами.
Маркируются одной цветной точкой у положительного вывода:
2Д922А — белой;
2Д922Б — зеленой;
2Д922В — желтой;
КД922А — красной;
КД922Б — синей;
КД922В — оранжевой.
Подобранные в пары и четверки диоды (2Д922АР, 2Д922БР, 2Д922АГ, КД922БГ, КД922АР, КД922БР, КД922АГ, КД922БГ) имеют дополнительную упаковку внутри групповой тары.
Масса диода не более 0,035 г.
Основные технические характеристики диода КД922Б:
• uoбp max - Максимальное постоянное обратное напряжение: 21 В;
• inp max - Максимальный прямой ток: 35 мА;
• fд - Рабочая частота диода: 10 МГц;
• unp - Постоянное прямое напряжение: не более 1 В при inp 35 мА;
• ioбp - Постоянный обратный ток: не более 0,5 мкА при uoбp 15 В;
• Сд - Общая емкость: 1 пФ
Условное обозначение диодов:
Обозначения состоят из четырех элементов:
Первый элемент- буква или цифра - обозначает материал:
1 или Г - германий или его соединения,
2 или К - кремний или его соединения,
3 или А - арсенид галлия или другие соединения галлия.
Второй элемент - буква - указывающая подкласс прибора:
Д - диоды, Ц - выпрямительные столбы и блоки,
А - сверхвысокочастотные диоды,
В - варикапы,
И - диоды туннельные и обращенные,
С - стабилитроны и стабисторы,
Л - излучатели.
Третий элемент - число - указывающее назначение и качественные свойства прибора, а также порядковый номер разработки.
