КД521Г диод

КД521Г диод

Характеристики

35
0.5
1
не более 1
30
не более 1.75
0.05
-60...+125
Импульсный
4830PWRH3

Описание

Описание диода КД521Г


Диод КД521Г применяется в различных областях приборостроения, радиоэлектронной промышленности, cлужит для коммутации высокочастотных сигналов.

Характеристики диода КД521Г


КД521Г
Диоды кремниевые, эпитаксиально-планарные, импульсные.
Предназначены для применения в импульсных устройствах.

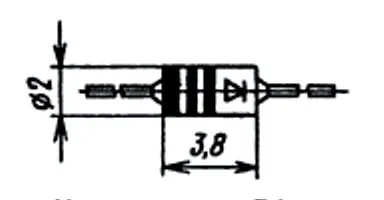

Выпускаются в стеклянном корпусе с гибкими выводами.
Для обозначения типа и полярности диодов используется условная маркировка — одна широкая и две узкие цветные полоски на корпусе со стороны положительного (анодного) вывода:
   КД521А — полосы синие;
   КД521Б — серые;
   КД521В — желтые;
   КД521Г — белые;
   КД521Д — зеленые.
Масса диода не более 0,15 г.

Основные технические характеристики диода КД521Г:
• uoбp max - Максимальное постоянное обратное напряжение: 305 В;
• inp max - Максимальный прямой ток: 50 мА;
• unp - Постоянное прямое напряжение: не более 1 В при inp 50 мА;
• ioбp - Постоянный обратный ток: не более 1 мкА при uoбp 30 В;
• tвoc обр - Время обратного восстановления: 0,004 мкс;
• Сд - Общая емкость: 4 пФ

Условное обозначение диодов:


Обозначения состоят из четырех элементов:
Первый элемент- буква или цифра - обозначает материал:
1 или Г - германий или его соединения,
2 или К - кремний или его соединения,
3 или А - арсенид галлия или другие соединения галлия.
Второй элемент - буква - указывающая подкласс прибора:
Д - диоды, Ц - выпрямительные столбы и блоки,
А - сверхвысокочастотные диоды,
В - варикапы,
И - диоды туннельные и обращенные,
С - стабилитроны и стабисторы,
Л - излучатели.
Третий элемент - число - указывающее назначение и качественные свойства прибора, а также порядковый номер разработки.
