Описание диода ГА401В
Диод ГА401В - диоды германиевые, диффузионные, параметрические.
Предназначены для применения в параметрических усилителях в диапазоне длин волн 6... 60 см.

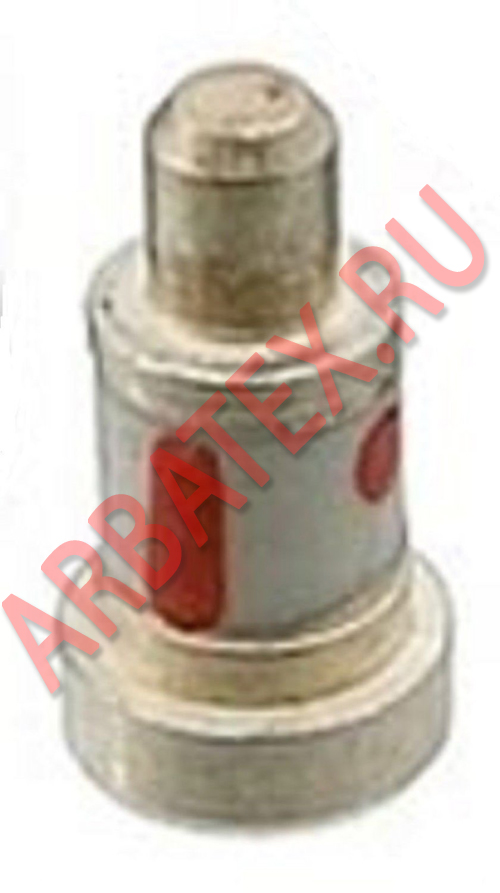

Выпускаются в металлокерамическом корпусе с жесткими выводами.

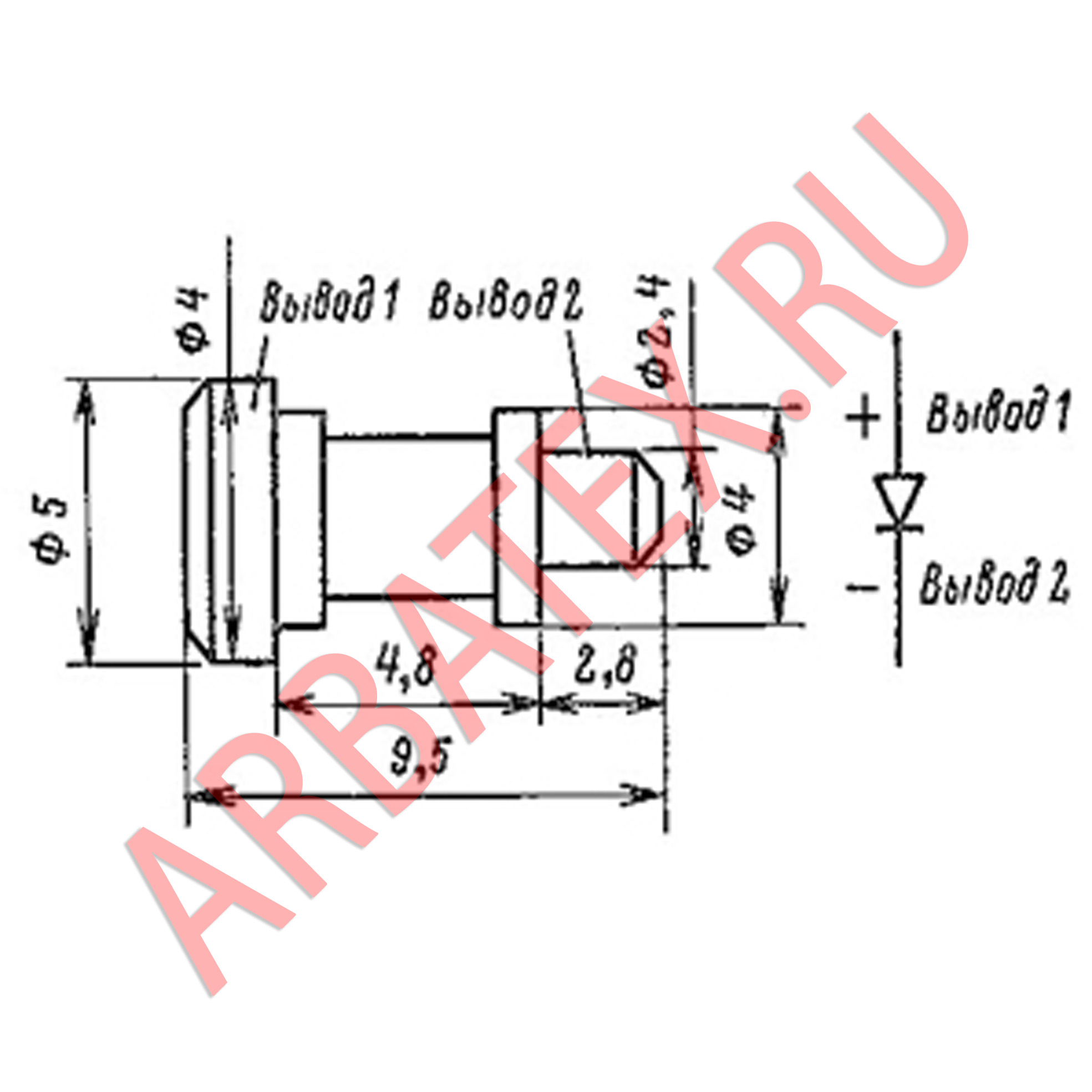

Тип диода и схема соединения электродов, с выводами приводятся на этикетке. Маркируются цветными точками у отрицательного вывода
Параметры и характеристики диода ГА401В:
Постоянная времени при Uобр=10 В, f=2000±200 МГц, не более:
- 1А402А, ГА402А 1,2 пс
- 1А402Б, ГА402Б 0,9 пс
- 1А402В, 1А402Г, ГА402В, ГА402Г 0,75 пс
Пробивное напряжение при Iобр=10 мкА, не менее:
- При Т=+25 °С 15 В
- При Т=-60 °С 12 В
Постоянный обратный ток при Uобр=10 В, не более:
- При Т=+25°С 0,5 мкА
- При Т=+70°С 3 мкА
Емкость корпуса 0,23..0,29 пФ
Индуктивность диода, не более 2 нГн
Предельные эксплуатационные данные
Рассеиваемая мощность 50 мВт
Рассеиваемая мощность при кратковременном воздействии (не более 5 мин) 100 мВт
Импульсная рассеиваемая мощность при tи≤4 мкс и Q≥1000 2,5 Вт
Импульсная рассеиваемая мощность при кратковременном воздействии (не более 5 мин), tи≤4 мкс и Q≥1000 5 Вт
Энергия СВЧ импульсов 0,7*10-7 Дж
Температура окружающей среды -60..+70 °С
