ГД511А диод

ГД511А диод

Характеристики

0.05
0.6
не более 50
12
-60...+70
Импульсный
48Q0V6PC4

Описание

Описание диода ГД511А


Диод ГД511А - это двухэлектродный электровакуумный, полупроводниковый или газоразрядный прибор. Проводимость односторонняя.

Диоды ГД511А применяются в электронике для преобразования частоты, переключения электрических цепей и для исполнения некоторых других функций.

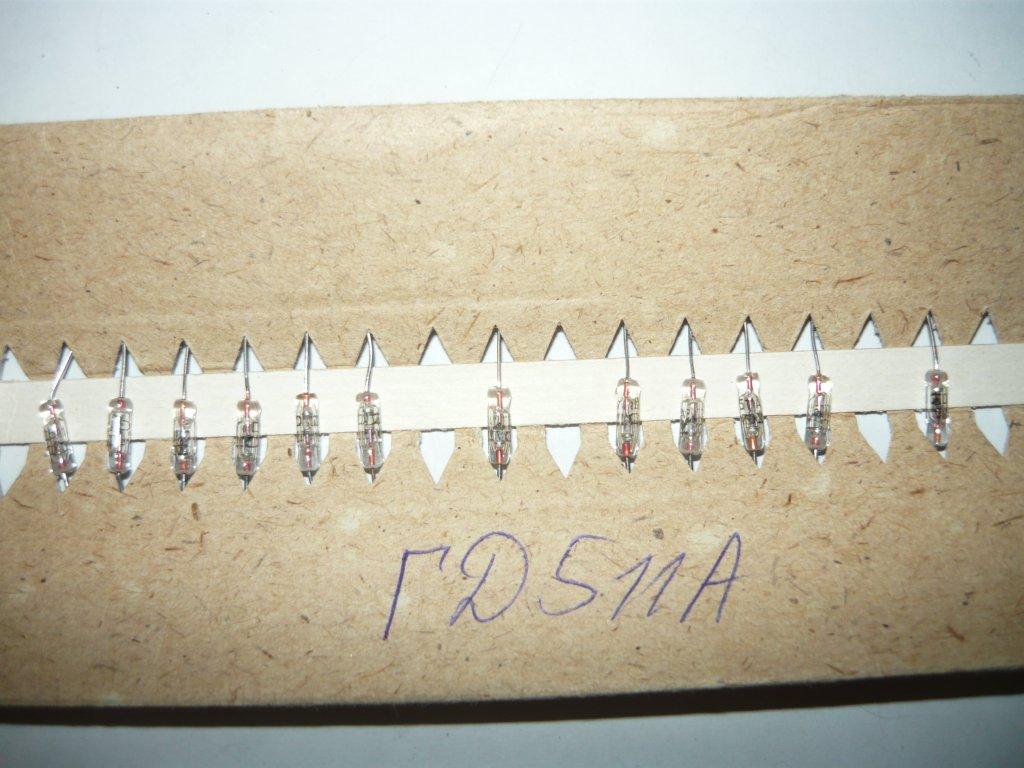

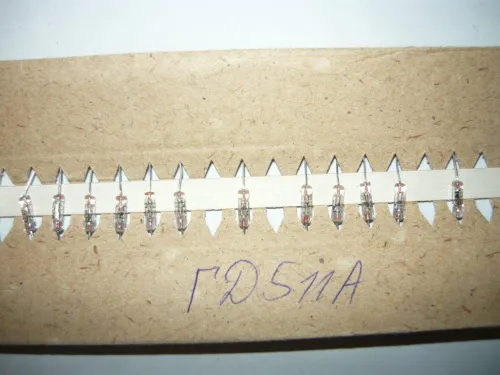

Выпускаются в стеклянном корпусе с гибкими выводами. Диоды маркируются цветными точками у положительного вывода: ГД511А — двумя голубыми, ГД511Б — голубой и желтой, ГД511В — голубой и оранжевой.

Масса диода не более 0,3 г.

Параметры и характеристики диода ГД511А:



Электрические параметры

Постоянное прямое напряжение при Iпр = 5 мА, не более:

при 298 К — 0,6 В
при 213 К — 1,5 В
Постоянный обратный ток при Uобр = 10 В, не более:

при 298 К

ГД511А — 50 мкА
ГД511Б — 100 мкА
ГД511В — 200 мкА
при 343 К

ГД511А — 200 мкА
ГД511Б — 400 мкА
ГД511В — 600 мкА
Заряд переключения при Iпр = 10 мА, Uобр,и = 10 В, не более:

ГД511А, ГД511В — 100 пКл
ГД511Б — 40 пКл
Общая емкость диода при Uобр = 5 В, не более — 1 пФ

Предельные эксплуатационные данные

Постоянное обратное напряжение — 12 В

Средний прямой ток — 15 мА

Импульсный прямой ток — 50 мА

Температура окружающей среды — от 213 до 343 К.
