ВТ-7 кф3.031.131

ВТ-7 кф3.031.131

Характеристики

8шт

Описание

Описание

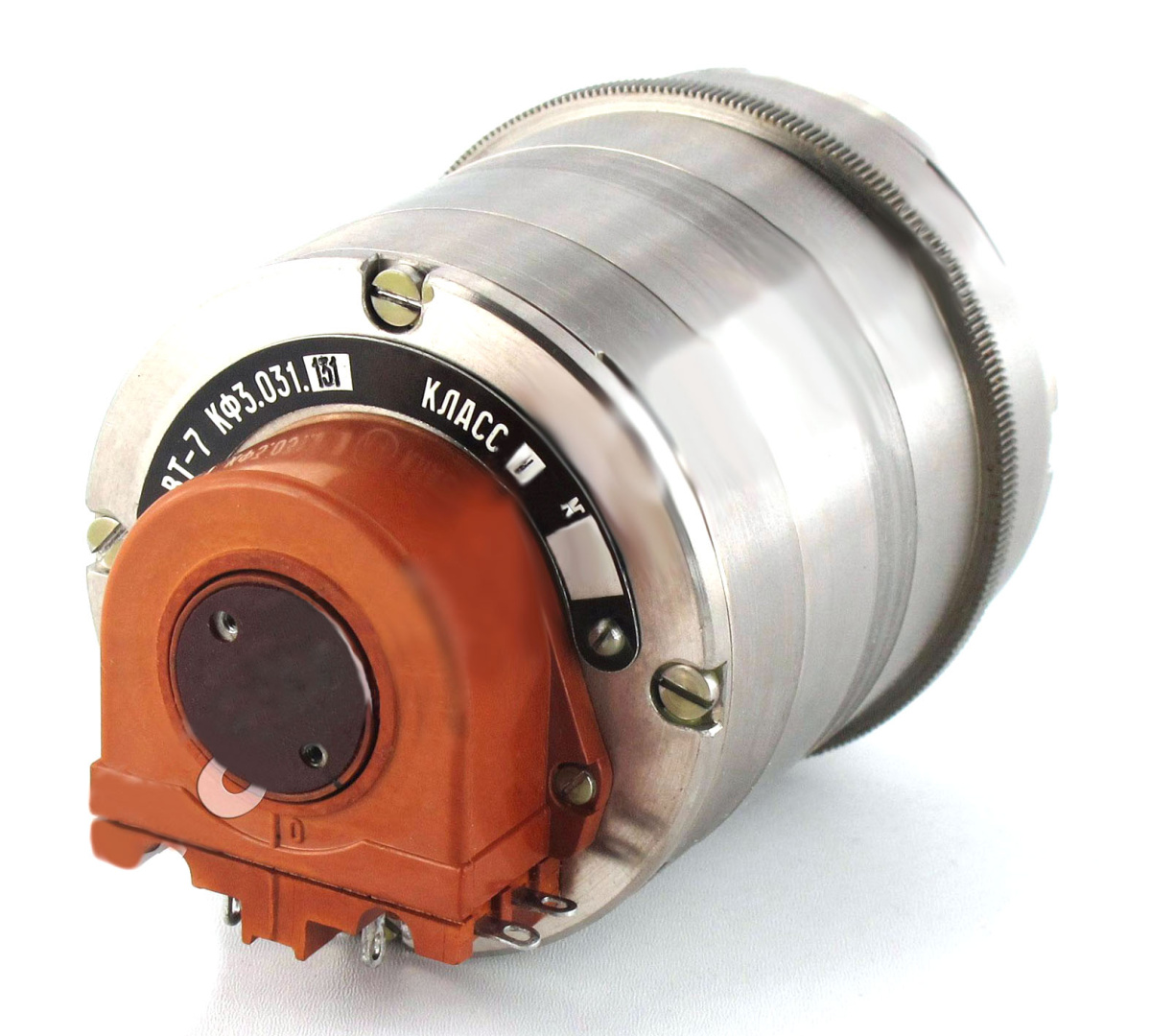

ВТ-7 КФ3.031.131 трансформатор вращающийся предназначен для работы в электромеханических счетно-решающих устройствах, следящих системах, а также в качестве первичного датчика в цифровых преобразователях.

Сфера применения ВТ-7 КФ3.031.131: аналого-цифровые преобразователи, системы передачи угла высокой точности, датчики обратной связи в следящих системах, бортовая аппаратура.

Работа трансформаторов вращающихся ВТ-7 КФ3.031.131 в системах синхронной связи аналогична работе сельсинов. Вращающиеся трансформаторы обеспечивают более высокую точность, но для их работы необходимы дополнительные усилительные устройства с большим коэффициентом усиления, так как их выходная мощность меньше, чем у сельсинов.

В зависимости от схемы включения и режима работы вращающиеся трансформаторы подразделяются на:

- синусно-косинусные, выходное напряжение которых изменяется пропорционально синусу (косинусу) угла поворота ротора;

- линейные, выходное напряжение которых изменяется по линейному закону пропорционально углу в пределах ±60°;

- масштабные.

Условия эксплуатации ВТ-7 КФ3.031.131:

Температура окружающего воздуха - от -60° С до +100° С.

Относительная влажность при +40° С - до 98%.

Вибрационные нагрузки:

- частота - 1000 Гц;

- ускорение - 75 м/с2.
