ВТ-5С кф3.031.067 кл.1

Описание

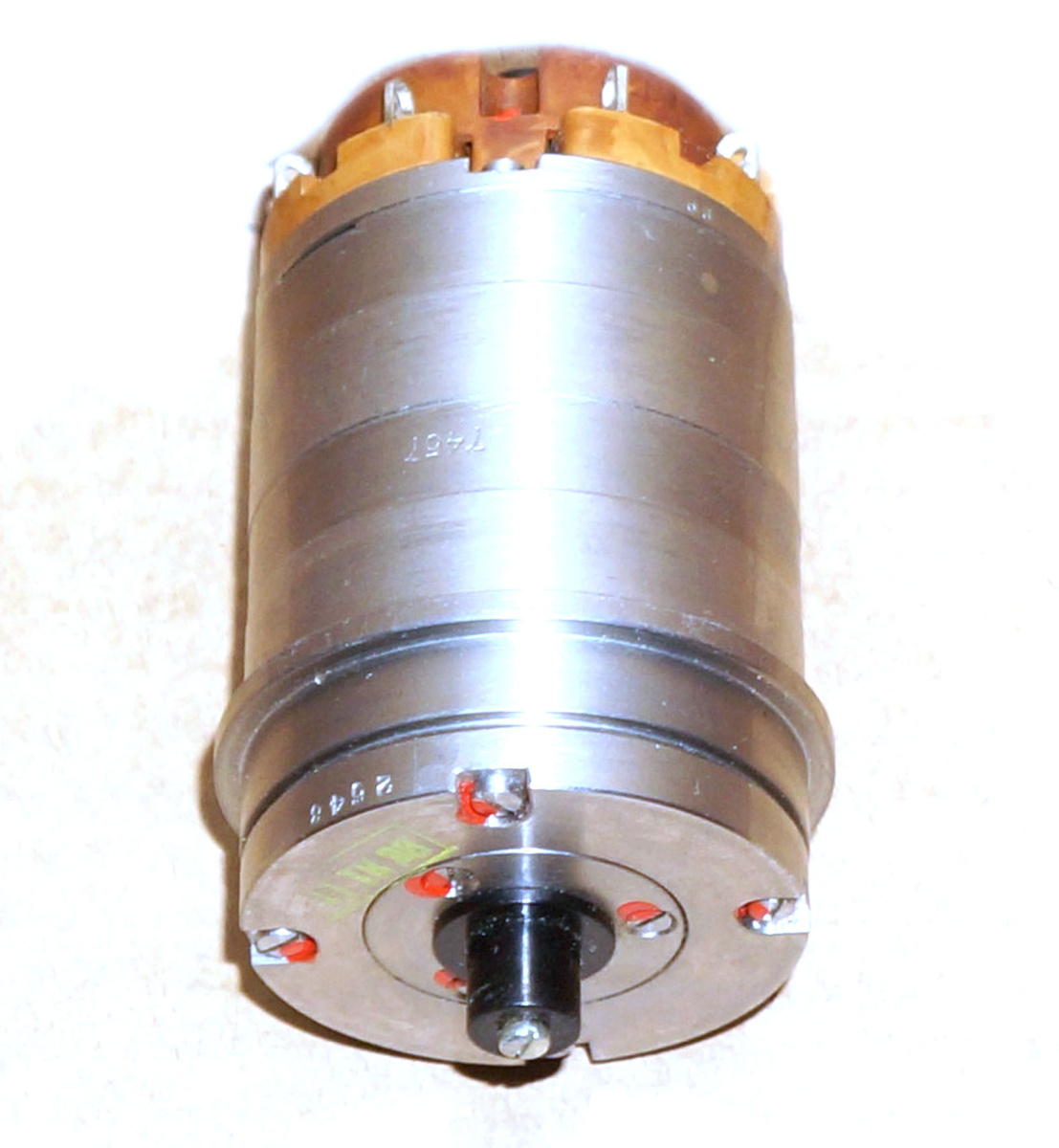

Трансформатор ВТ-5 КФ3.031.067 вращающийся (ВТ5, ВТ 5, bt-5, ВТ5 КФ3.031.067, ВТ 5 КФ3.031.067, ВТ-5 КФЗ.031.067, bt5, bt 5)    Вращающиеся трансформаторы ВТ-5 предназначены для работы в электромеханических счетно-решающих устройствах, следящих системах, а также в качестве первичного датчика в цифровых преобразователях.
    В зависимости от схемы включения и режима работы (выполняемых функций) приборытрансформатор вращающийся ВТ-5 КФ3.031.067 подразделяются на синусно-косинусные (СКВТ), выходное напряжение которых изменяется пропорционально синусу (косинусу) угла поворота ротора, и линейные (ЛВТ), выходное напряжение которых изменяется по линейному закону пропорционально углу в пределах ±60°.

    Технические характеристики приборов трансформаторы ВТ-5 КФ3.031.067 вращающиеся:

    Режим работы - ЛВТ;
    Частота прибора трансформатор ВТ-5 КФ3.031.067 вращающийся - 500Гц;
    Напряжение возбуждения - 40В;
    Напряжение питания - 0,3В-60В;
    Входное сопротивление холостого хода прибора трансформатор ВТ-5 КФ3.031.067 вращающийся - 500 Ом;
    Коэффициент трансформации на холостом ходу - 0,746;
    Класс точности на холостом ходу прибора трансформатор ВТ-5 КФ3.031.067 вращающийся - 0,1; 0,2;


Параметры точности	Классы точности
	1	2
Остаточная ЭДС, не более	0,02%	0,04%
Погрешность отображения линейной зависимости, не более	±4угл.мин.	±8угл.мин.


    Поворот ротора - неограничен;
    Материал магнитопровода прибора трансформатор ВТ-5 КФ3.031.067 вращающийся - 79НМ;
    Диаметр посадочного места - 50С₁;
    Длина прибора трансформатор ВТ-5 КФ3.031.067 вращающийся с выходными концами вала - 95мм.
