ВТ-3А лш3.010.018

ВТ-3А лш3.010.018

Характеристики

10шт

Описание

Описание

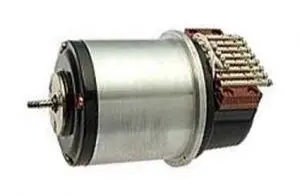

Трансформатор ВТ-3А ЛШ3.010.018 вращающийся представляет собой контактную двухполюсную четырехобмоточную машину.    Режим работы - СКВТ;

    Технические характеристики приборов трансформаторы ВТ-3А ЛШ3.010.018 вращающиеся:

    Полное входное сопротивление холостого хода - 1000 Ом;
    Номинальное напряжение питания прибора трансформатор ВТ-3А ЛШ3.010.018 вращающийся - 60В;
    Номинальная частота напряжения возбуждения прибора ВТ-3А ЛШ3.010.018- 500Гц;
    Диапазон рабочих частот напряжения возбуждения - 380Гц-510Гц;
    Коэффициент трансформации прибора трансформатор вращающийся ВТ-3А ЛШ3.010.018- 0,104;
    Частота вращения вала - 3об/мин, 15об/мин;
    Изменение коэффициента трансформации при изменении температуры окружающей среды на 40°С - 0,20%;
    Момент статического трения - 0,01Нм;
    Вращающиеся трансформаторы ВТ-3А подразделяются на классы точности:
     - трансформатор ВТ-3А ЛШ3.010.018 1 класс точности (1 кл. т.) имеет характеристики:
     - ЭДС квадратурной обмотки - 0,365%;
     - Асимметрия нулевых положений ротора - ±1,5угл.мин;
     - Погрешность отображения синусной зависимости - ±0,06%;
     - Погрешность отображения линейной зависимости - ±0,11%;
     - трансформатор ВТ-3А ЛШ3.010.018 2 класс точности (2 кл. т.) имеет характеристики:
     - ЭДС квадратурной обмотки - 0,545%;
     - Асимметрия нулевых положений ротора - ±3угл.мин;
     - Погрешность отображения синусной зависимости - ±0,1%;
     - Погрешность отображения линейной зависимости - ±0,22%;
    - трансформатор ВТ-3А ЛШ3.010.018 3 класс точности (3 кл. т.) имеет характеристики:
    - ЭДС квадратурной обмотки - 1,0%;
     - Асимметрия нулевых положений ротора - ±6угл.мин;
     - Погрешность отображения синусной зависимости - ±0,06%;
    Наружный диаметр - 45мм;
    Масса прибора трансформатор вращающийся ВТ-3А ЛШ3.010.018 - 0,5кг.
