Описание

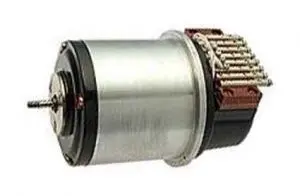

Трансформатор ВТ-2А вращающийся представляет собой контактную двухполюсную четырехобмоточную машину. Крепление - за упорный бортик.
Режим работы - СКВТ, ЛВТ, МВТ;
Технические характеристики приборов трансформаторы ВТ-2А вращающиеся:
Приборы трансформатор ВТ-2А вращающийся бывают таких разновидностей: ВТ-2А ЛШ3.010.039, ВТ-2А ЛШ3.010.046, ВТ-2А ЛШ3.010.047, ВТ-2А ЛШ3.010.048, ВТ-2А ЛШ3.010.049, ВТ-2А ЛШ3.010.051, ВТ-2А ЛШ3.010.045, ВТ-2А ЛШ3.010.050, ВТ-2А ЛШ3.010.054, ВТ-2А ЛШ3.010.055, ВТ-2А ЛШ3.010.056, ВТ-2А ЛШ3.010.057, ВТ-2А ЛШ3.010.058, ВТ-2А ЛШ3.010.059, ВТ-2А ЛШ3.010.060, ВТ-2А ЛШ3.010.061, ВТ-2А ЛШ3.010.063 имеющих следующие характеристики:
Полное входное сопротивление холостого хода - 950 Ом-4100 Ом;
Номинальное напряжение питания прибора трансформатор ВТ-2А вращающийся - 110В;
Номинальная частота напряжения возбуждения прибора ВТ-2А- 500Гц;
Диапазон рабочих частот напряжения возбуждения - 380Гц-510Гц;
Коэффициент трансформации прибора трансформатор вращающийся ВТ-2А - 0,540-0,960;
Частота вращения вала - 6 об/мин; 15 об/мин;
Рабочий диапазон - 104,5В-115,5В;
Изменение коэффициента трансформации при изменении температуры окружающей среды на 40°С - 0,1%;
Момент статического трения - 22·10-3Нм;
Вращающиеся трансформаторы ВТ-2А подразделяются на классы точности:
- трансформатор ВТ-2А 0 класс точности (0 кл. т.) имеет характеристики:
- ЭДС квадратурной обмотки - 0,365%;
- Асимметрия нулевых положений ротора - ±1,5угл.мин;
- Погрешность отображения синусной зависимости - ±0,06%;
- трансформатор ВТ-2А 1 класс точности (1 кл. т.) имеет характеристики:
- ЭДС квадратурной обмотки - 0,545%;
- Асимметрия нулевых положений ротора - ±3,0угл.мин;
- Погрешность отображения синусной зависимости - ±0,1%;
- Погрешность отображения линейной зависимости - ±0,11%;
- трансформатор ВТ-2А 2 класс точности (2 кл. т.) имеет характеристики:
- ЭДС квадратурной обмотки - 0,727%;
- Асимметрия нулевых положений ротора - ±1,5угл.мин;
- Погрешность отображения синусной зависимости - ±0,06%;
- Погрешность отображения линейной зависимости - ±0,22%;
Гарантийная наработка при частоте вращения:
- 6об/мин - 7000ч;
- 15об/мин - 1500ч;
Габаритные размеры - 145×80мм.
Масса прибора трансформатор вращающийся ВТ-2А- 2кг.
