Описание

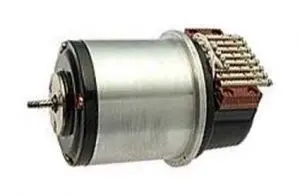

Трансформатор ВТ-2А ЛШ3.010.033 вращающийся (ВТ2А, ВТ 2А, bt-2a, ВТ2А ЛШ3.010.033, ВТ 2А ЛШ3.010.033, ВТ-2А ЛШЗ.010.033, bt2a, bt 2a) Трансформатор ВТ-2А ЛШ3.010.033 вращающийся представляет собой контактную двухполюсную четырехобмоточную машину. Крепление - за упорный буртик. Режим работы - СКВТ;
Технические характеристики приборов трансформаторы ВТ-2А ЛШ3.010.033 вращающиеся:
Полное входное сопротивление холостого хода - 1000 Ом±150 Ом;
Номинальное напряжение питания прибора трансформатор ВТ-2АЛШ3.010.033вращающийся - 110В; Номинальная частота напряжения возбуждения прибораВТ-2АЛШ3.010.033- 500Гц;
Диапазон рабочих частот напряжения возбуждения - 380Гц-510Гц;
Коэффициент трансформации прибора трансформатор вращающийся ВТ-2А ЛШ3.010.033- 0,565±0,011;
Частота вращения вала - 6 об/мин; 15 об/мин;
Рабочий диапазон - 104,5В-115,5В;
Изменение коэффициента трансформации при изменении температуры окружающей среды на 40°С - 0,1%;
Момент статического трения - 22·10-3Нм;
Вращающиеся трансформаторы ВТ-2А подразделяются на классы точности:
- трансформатор ВТ-2А ЛШ3.010.033 0 класс точности (0 кл. т.) имеет характеристики:
- ЭДС квадратурной обмотки - 0,365%;
- Асимметрия нулевых положений ротора - ±1,5угл.мин;
- Погрешность отображения синусной зависимости - ±0,06%;
- трансформатор ВТ-2А ЛШ3.010.033 1 класс точности (1 кл. т.) имеет характеристики:
- ЭДС квадратурной обмотки - 0,545%;
- Асимметрия нулевых положений ротора - ±3,0угл.мин;
- Погрешность отображения синусной зависимости - ±0,1%;
- Погрешность отображения линейной зависимости - ±0,11%;
- трансформатор ВТ-2А ЛШ3.010.033 2 класс точности (2 кл. т.) имеет характеристики:
- ЭДС квадратурной обмотки - 0,727%;
- Асимметрия нулевых положений ротора - ±1,5угл.мин;
- Погрешность отображения синусной зависимости - ±0,06%;
- Погрешность отображения линейной зависимости - ±0,22%;
Гарантийная наработка при частоте вращения:
6 об/мин - 7000ч;
15 об/мин - 1500ч;
Габаритные размеры - 145×80мм.
Масса прибора трансформатор вращающийся ВТ-2АЛШ3.010.033 - 2кг.
