2,5вт лш3.010.407 кл.МВТ

Описание

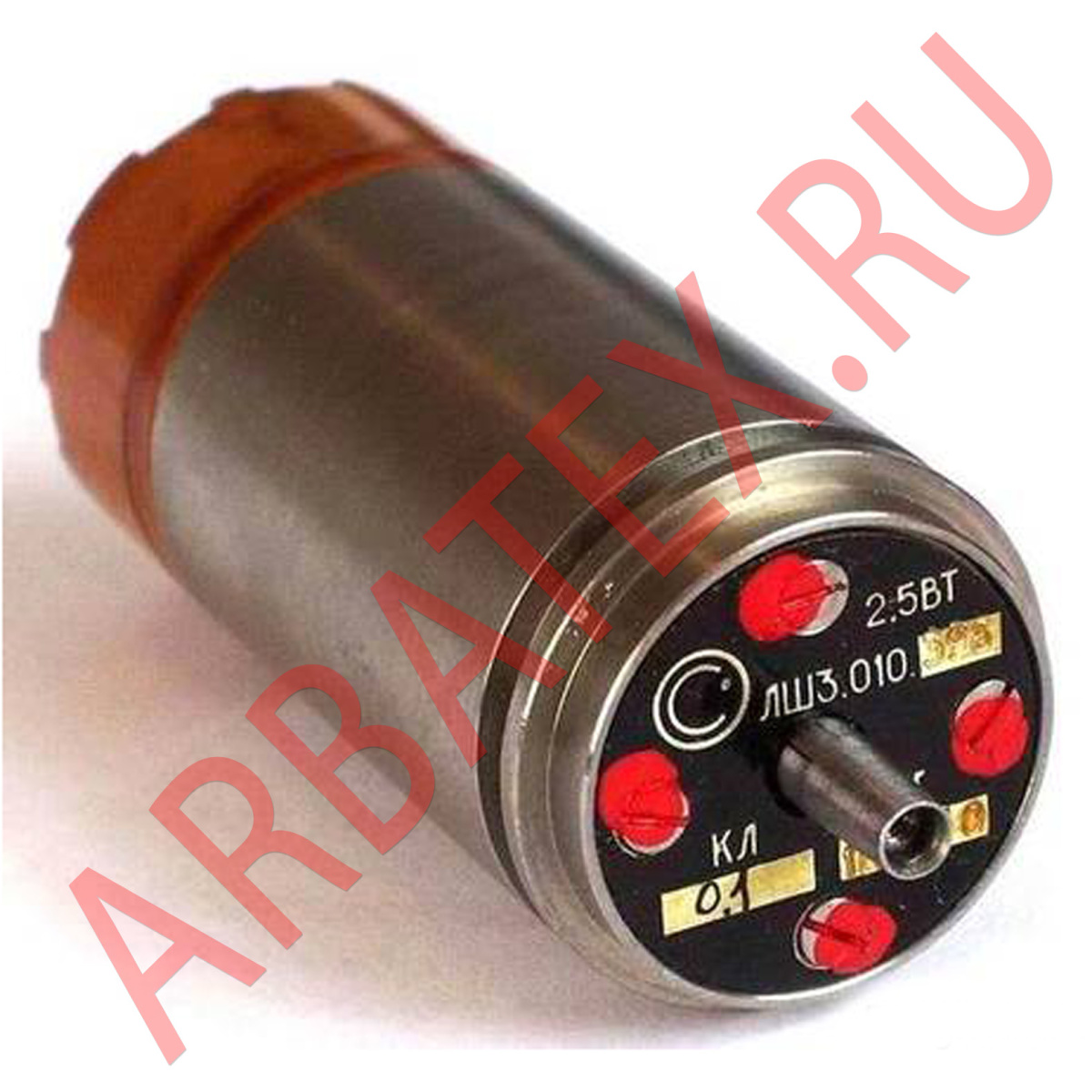

Трансформатор 2,5ВТ ЛШ3.010.407 вращающийся (2,5 ВТ, 2,5-ВТ, 2.5ВТ, 2,5bt, 2,5 ВТ ЛШ3.010.407, 2,5-ВТ ЛШ3.010.407, 2,5ВТ ЛШЗ.010.407, 2,5 bt, 2,5-bt, 2.5ВТ)
    Вращающиеся трансформаторы 2,5ВТ предназначены для работы в электромеханических счетно-решающих устройствах, следящих системах, а также в качестве первичного датчика в цифровых преобразователях.
    В зависимости от схемы включения и режима работы (выполняемых функций) приборытрансформатор вращающийся 2,5ВТ ЛШ3.010.407 подразделяются на синусно-косинусные (СКВТ), выходное напряжение которых изменяется пропорционально синусу (косинусу) угла поворота ротора, линейные (ЛВТ), выходное напряжение которых изменяется по линейному закону пропорционально углу в пределах ±60° и масштабные (МВТ).


Технические характеристики


    Напряжение возбуждения подается на статорные обмотки.
    Токосъем с роторных обмоток прибора трансформатор 2,5ВТ вращающийсяосуществляется контактными кольцами (возможно обратное включение обмоток по питанию и выходу).
    Режим работы - МВТ;
    Напряжение питания прибора трансформатор 2,5ВТ ЛШ3.010.407 вращающийся - 27В;
    Полное входное сопротивление холостого хода - 400 Ом;
    Коэффициент трансформации прибора трансформатор вращающийся 2,5ВТ ЛШ3.010.407- 0,6;
    Вращающиеся трансформаторы 2,5ВТ подразделяются на классы точности:
     - трансформатор 2,5ВТ ЛШ3.010.407 0,05 класс точности (0,05 кл. т.) имеет характеристики:
     - ЭДС квадратурной обмотки - не более 0,6%;
     - Остаточная ЭДС - не более 0,05%;
     - Асимметрия нулевых положений ротора - ±1 минута 40 секунд;
     - Погрешность отображения синусной зависимости - ±0,05%;
     - Неравенство коэффициентов трансформации - не более 0,05%;
     - трансформатор 2,5ВТ ЛШ3.010.407 0,1 класс точности (0,1 кл. т.) имеет характеристики:
     - ЭДС квадратурной обмотки - не более 1,2%;
     - Остаточная ЭДС - не более 0,1%;
     - Асимметрия нулевых положений ротора - ±3 минуты 20 секунд;
     - Погрешность отображения синусной зависимости - ±0,1%;
     - Неравенство коэффициентов трансформации - не более 0,1%;
     - трансформатор 2,5ВТ ЛШ3.010.407 0,2 класс точности (0,2 кл. т.) имеет характеристики:
     - Остаточная ЭДС - не более 0,2%;
     - Погрешность отображения синусной зависимости - ±0,2%;
    - трансформатор 2,5ВТ ЛШ3.010.407 0,3 класс точности (0,3 кл. т.) имеет характеристики:
     - Остаточная ЭДС - не более 0,3%;
     - Погрешность отображения синусной зависимости - ±0,3%;
    Номинальная частота прибора - 400Гц;
    Масса прибора трансформатор вращающийся 2,5ВТ ЛШ3.010.407 - не более 0,12кг;
    Гарантийная наработка при частоте вращения до 5об/мин - 6000 часов, из них 1000 часов при температуре до 373К (100ºС), остальные 5000 часов в нормальных условиях, или при частоте   вращения до 20об/мин - 1000 часов при температуре окружающей среды до 323К (50ºС);

    Изготовитель гарантирует соответствие качества прибора трансформатор 2,5ВТЛШ3.010.407 вращающийся требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
