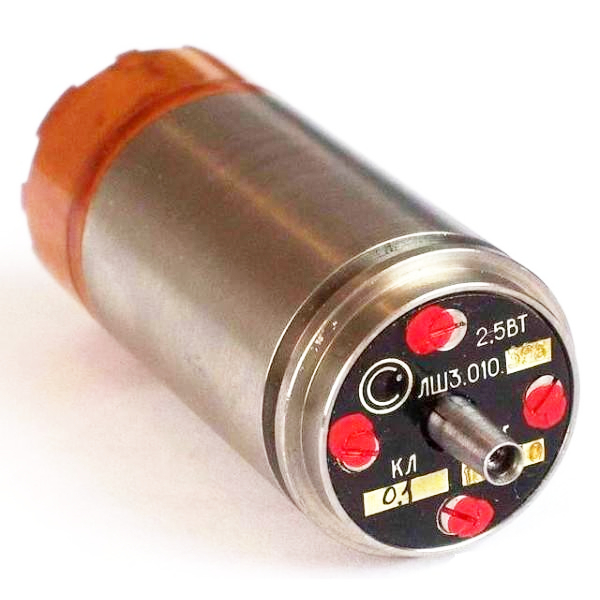

2,5Вт ЛШЗ.010.397

2,5Вт ЛШЗ.010.397

Характеристики

1

Описание

  Технические характеристики приборов трансформаторы 2,5ВТ ЛШ3.010.397 вращающиеся:

    Напряжение возбуждения подается на статорные обмотки.
    Токосъем с роторных обмоток прибора трансформатор 2,5ВТ вращающийся осуществляется контактными кольцами (возможно обратное включение обмоток по питанию и выходу).
    Режим работы - СКВТ;
    Напряжение питания прибора трансформатор 2,5ВТ ЛШ3.010.397 вращающийся - 12В;
    Полное входное сопротивление холостого хода - 200 Ом±40 Ом;
    Коэффициент трансформации прибора трансформатор вращающийся 2,5ВТ ЛШ3.010.397 - 0,056±0,028;
    Вращающиеся трансформаторы 2,5ВТ подразделяются на классы точности:
     - трансформатор 2,5ВТ ЛШ3.010.397 0,05 класс точности (0,05 кл. т.) имеет характеристики:
     - ЭДС квадратурной обмотки - не более 0,6%;
     - Остаточная ЭДС - не более 0,05%;
     - Асимметрия нулевых положений ротора - ±1 минута 40 секунд;
     - Погрешность отображения синусной зависимости - ±0,05%;
     - Неравенство коэффициентов трансформации - не более 0,05%;
     - трансформатор 2,5ВТ ЛШ3.010.397 0,1 класс точности (0,1 кл. т.) имеет характеристики:
     - ЭДС квадратурной обмотки - не более 1,2%;
     - Остаточная ЭДС - не более 0,1%;
     - Асимметрия нулевых положений ротора - ±3 минуты 20 секунд;
     - Погрешность отображения синусной зависимости - ±0,1%;
     - Неравенство коэффициентов трансформации - не более 0,1%;
    Номинальная частота прибора трансформатор 2,5ВТ ЛШ3.010.397 вращающийся - 400Гц;
    Диапазон рабочих частот - от 400Гц до 4000Гц;
    Масса прибора трансформатор вращающийся 2,5ВТ ЛШ3.010.397 - не более 0,12кг;
