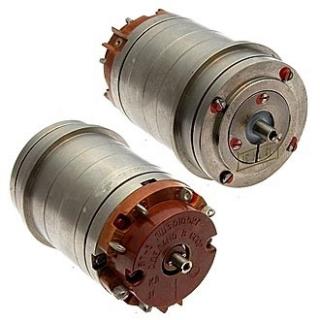

ВТ-5 КФ3.031.034 Кл.А

Вращающиеся трансформаторы ВТ-5 подразделяются на классы точности:

• - трансформатор ВТ-5А класс точности (А кл. т.) имеет характеристики:
• - ЭДС квадратурной обмотки - не более 0,125%;
• - остаточная ЭДС - не более 0,015%;
• - асимметрия нулевых положений ротора - ±30 секунд;
• - погрешность отображения синусной зависимости - ±0,02%;

- трансформатор ВТ-5 Б класс точности (Б кл. т.) имеет характеристики:

• - ЭДС квадратурной обмотки - не более 0,250%;
• - остаточная ЭДС - не более 0,020%;
• - асимметрия нулевых положений ротора - ±1 минута;
• - погрешность отображения синусной зависимости - ±0,04%;

- трансформатор ВТ-50 класс точности (0 кл. т.) имеет характеристики:

• - ЭДС квадратурной обмотки - не более 0,375%;
• - остаточная ЭДС - не более 0,030%;
• - асимметрия нулевых положений ротора - ±1 минута 30 секунд;
• - погрешность отображения синусной зависимости - ±0,06%;

номинальная частота - 400Гц;

диапазон рабочих частот - от 400Гц до 4000Гц;

масса трансформатора вращающегося ВТ-5- не более 0,7кг;

минимальная наработка при температуре 323К (50°С) - 12000 часов, из них 11500 часов при частоте вращения 5об/мин и 500 часов при частоте вращения 60об/мин;

минимальный срок службы - 12 лет.
