В зависимости от схемы включения и режима работы (выполняемых функций) трансформаторы подразделяются на синусно-косинусные (СКВТ),выходное напряжение которых изменяется пропорционально синусу (косинусу) угла поворота ротора, и линейные (ЛВТ), выходное напряжение которых изменяется по линейному закону пропорционально углу п в пределах ±60°.
Напряжение возбуждения подается на статорные обмотки.
Токосъем с роторных обмоток осуществляется контактными кольцами (возможно обратное включение обмоток по питанию и выходу).
|
Обозначение |
Режим работы |
Номинальное напряжение, В |
Полное входное сопротивление холостого хода, Ом |
Коэффициент трансформации |
|

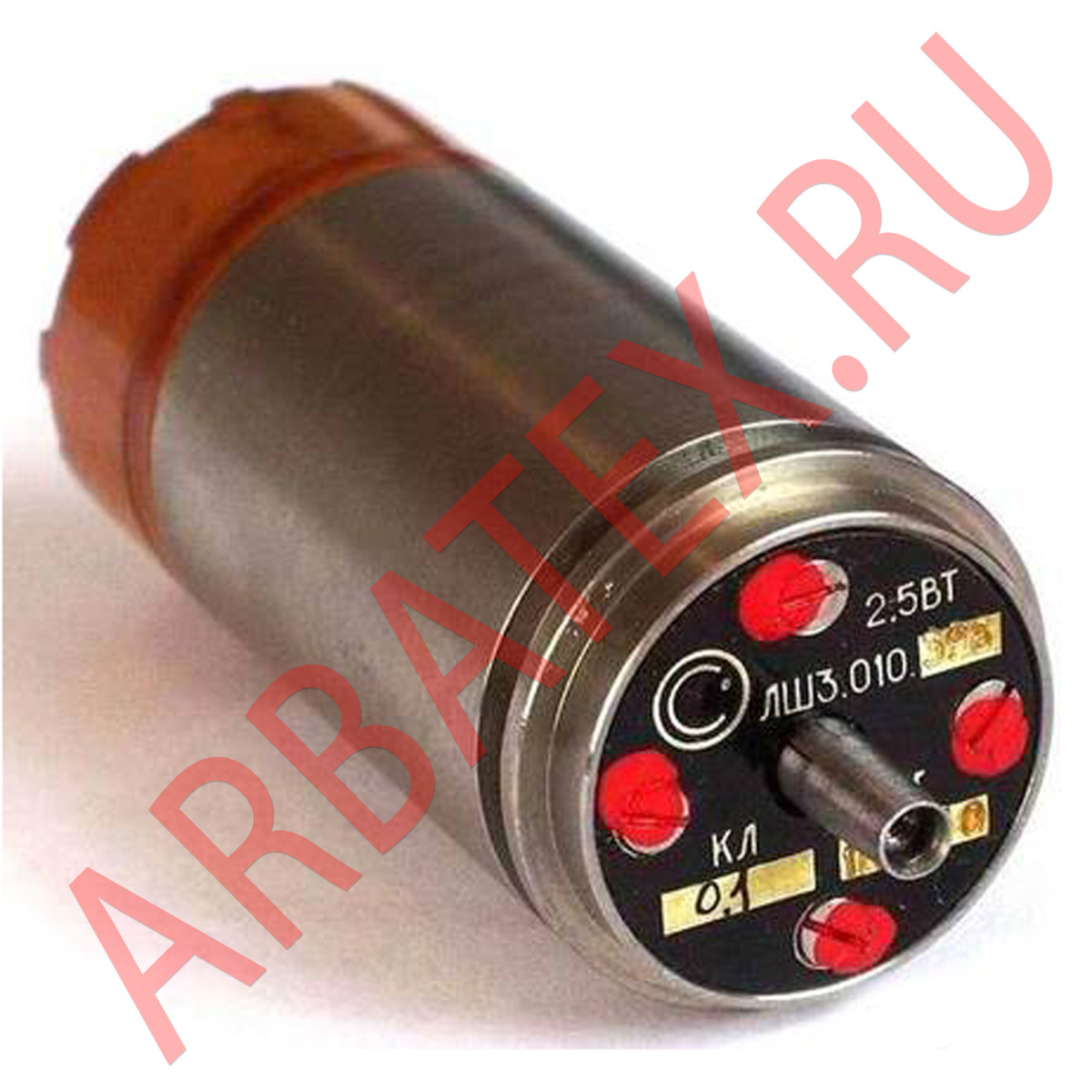

ЛШ3.010.392 |
СКВТ, ЛВТ |
12 |
200 |
0,56 |
Номинальная частота - 400Гц
Диапазон рабочих частот - от 400 до 4000Гц
Масса трансформатора не более 0,12кг.
Вращающиеся трансформаторы 2,5ВТ имеют классы точности в соответствии со следующей таблицей.
|
Режим работы |
Параметры точности |
Классы точности |
|||
|
0,05 |
0,1 |
0,2 |
0,3 |
||
|
СКВТ |
Погрешность отображения синусной зависимости, % не более |
0,05 |
0,1 |
- |
- |
|
Асимметрия нулевых положений ротора, не более |
1'40" |
3'20" |
- |
- |
|
|
Остаточная ЭДС в нулевом положении, %, не более |
0,5 |
0,1 |
- |
- |
|
|
ЛВТ |
Погрешность отображения линейной зависимости, %, не более |
- |
- |
0,2 |
0,3 |
|
Остаточная ЭДС в нулевом положении, %, не более |
- |
- |
0,2 |
0,3 |
|
