2Т944А

2Т944А предназначен для применения в линейных широкополосных усилителях мощности иа частотах 1,5-30 МГц при напряжении питания 28 В.

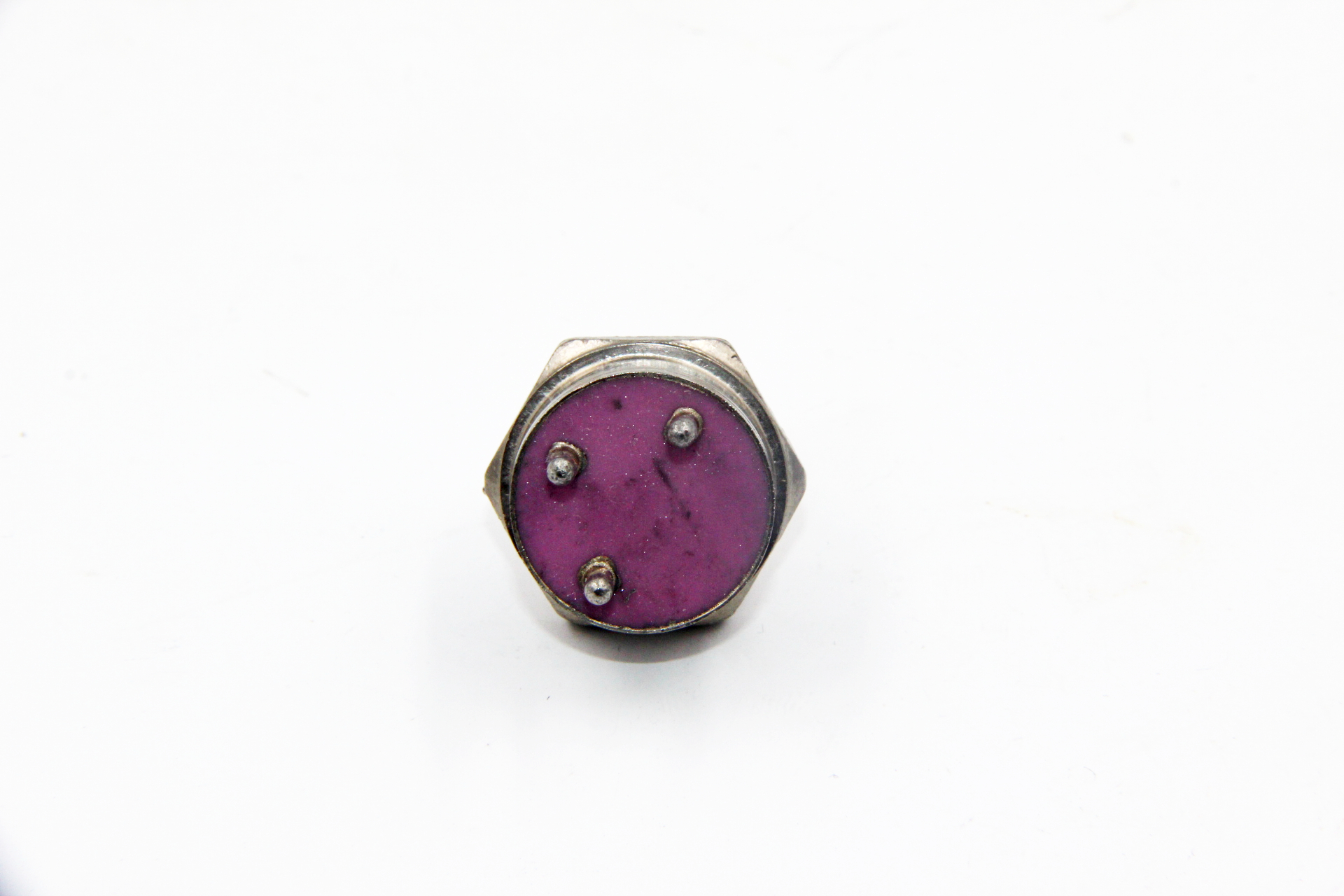

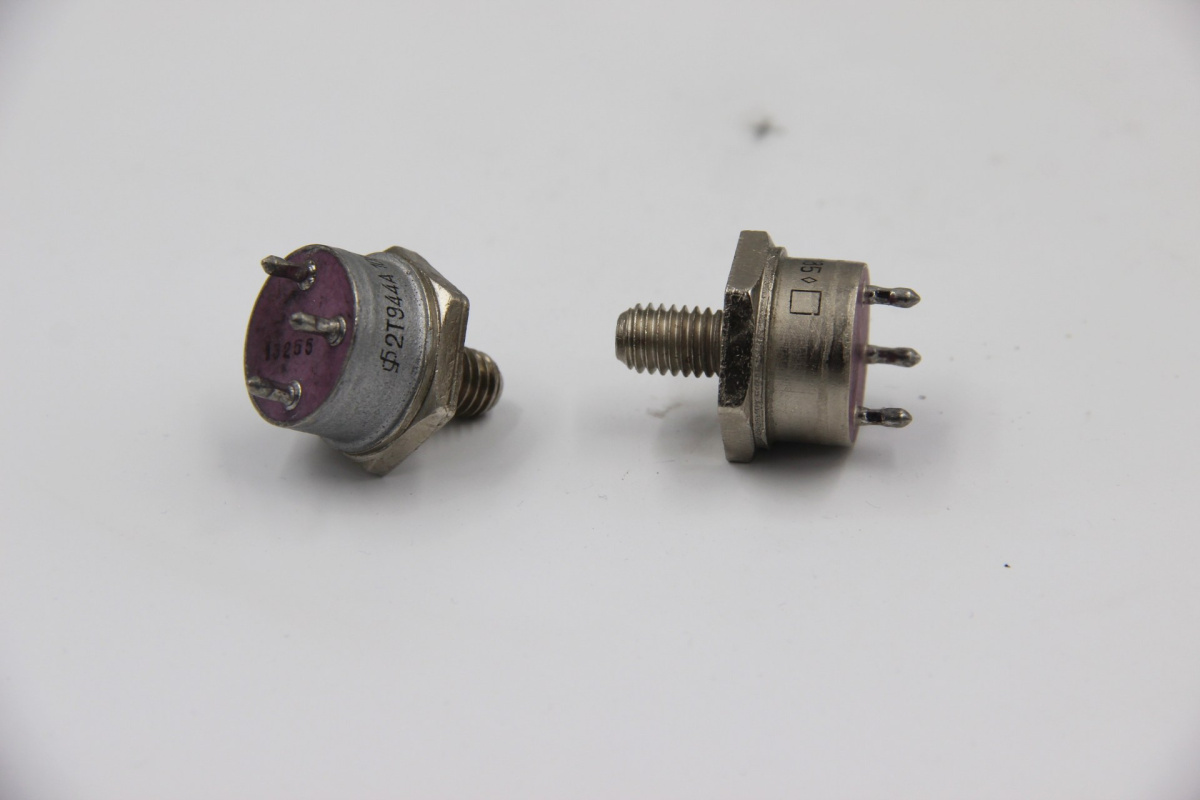

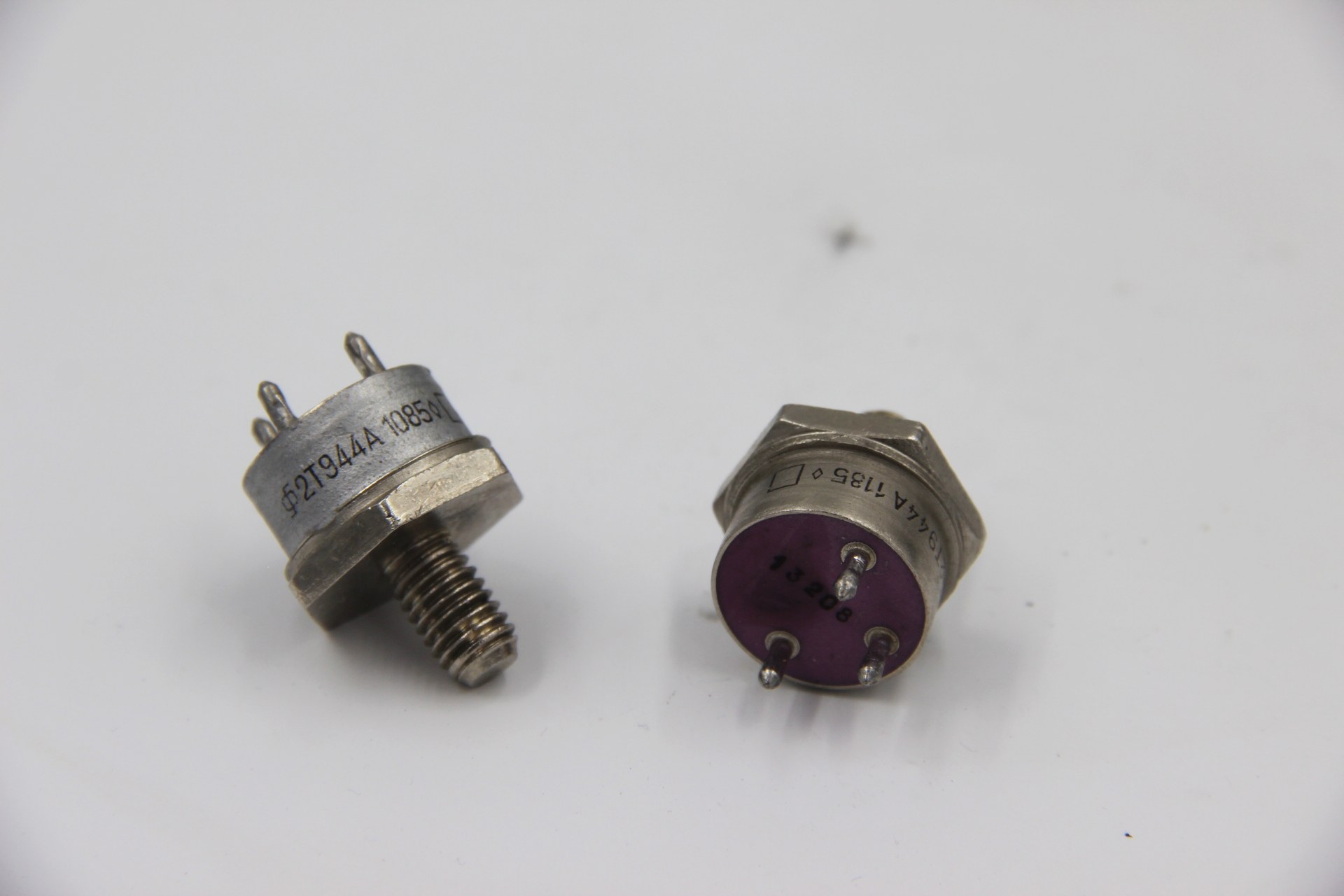

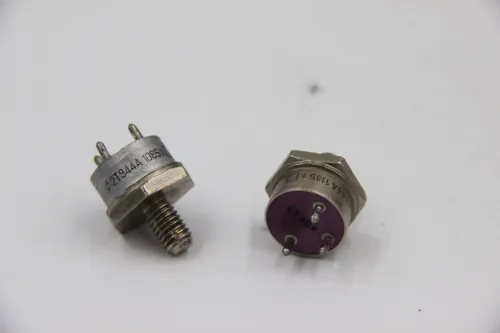

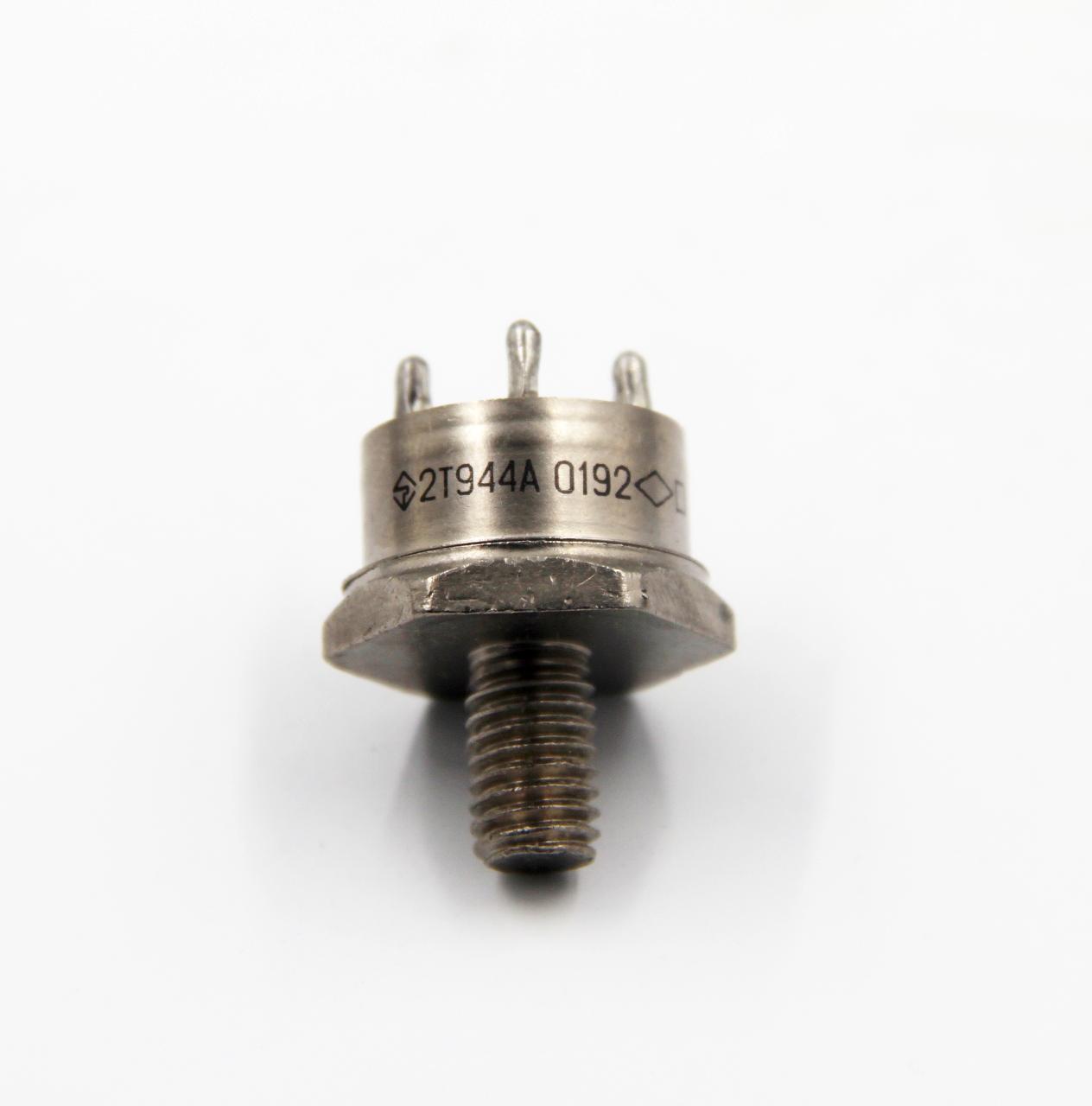

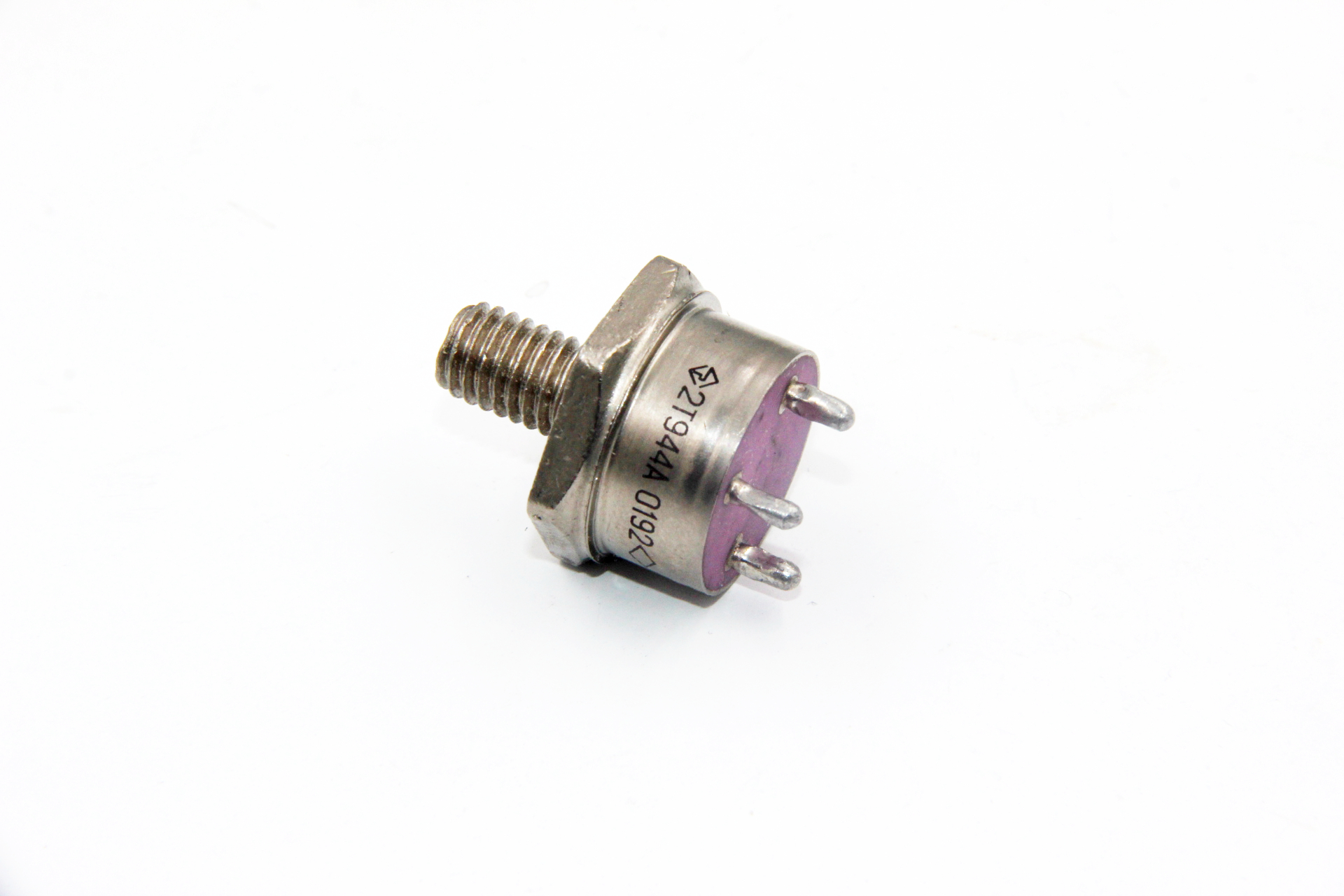

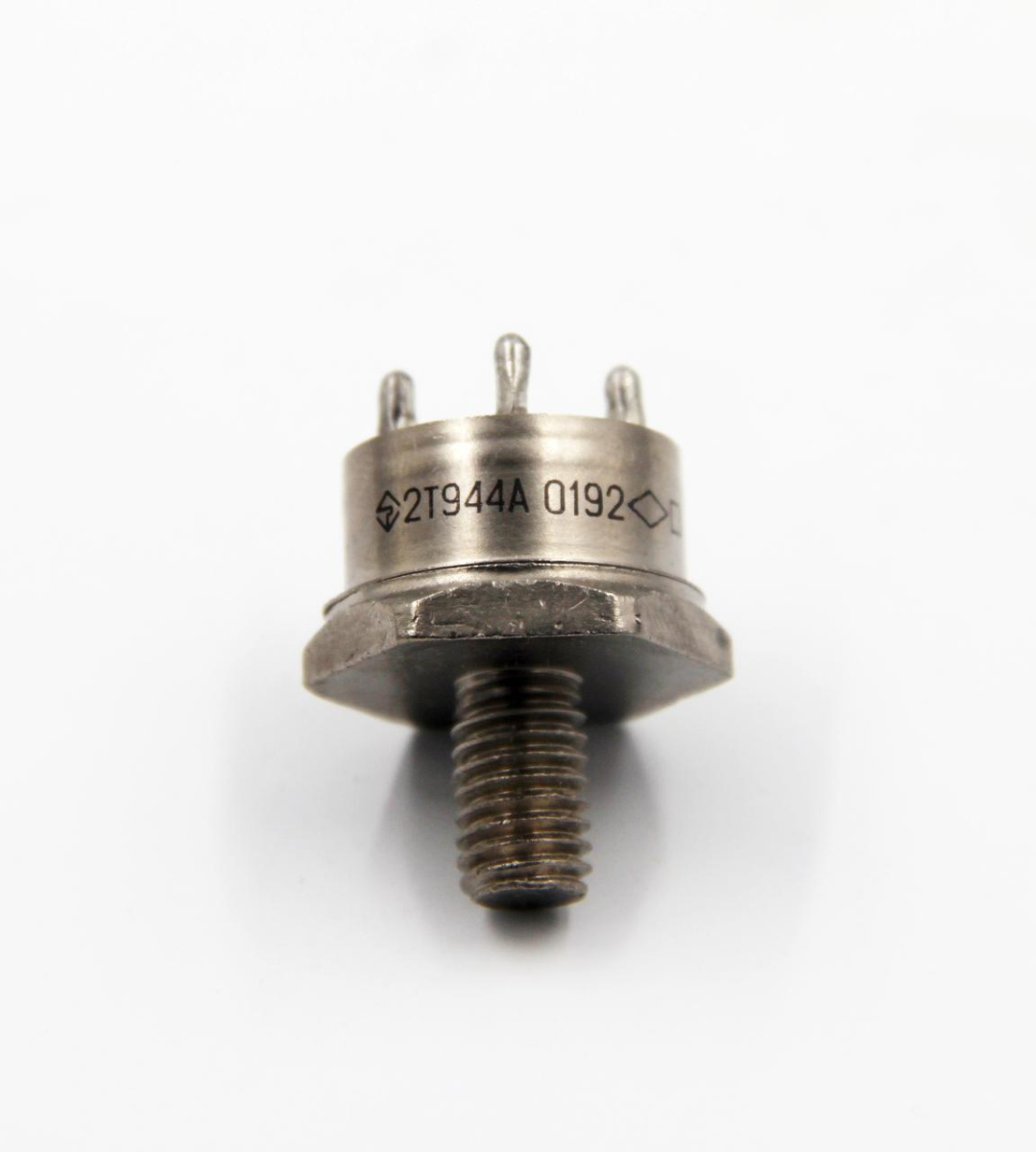

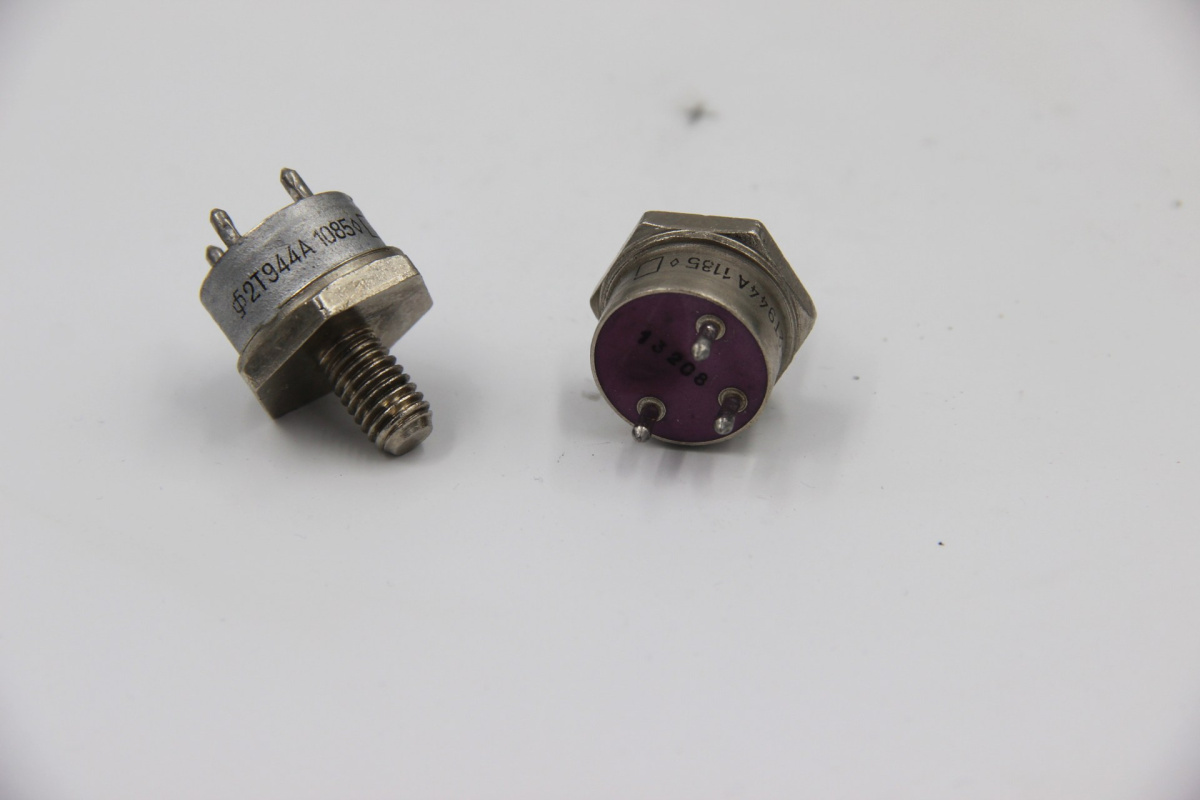

Корпус металлокерамический с жесткими выводами и монтажным винтом.
Масса транзистора не более 40 г.
Тип корпуса: КТ-5 (ТО-63).
Технические условия: аА0.339.059 ТУ.

Основные технические характеристики транзистора 2Т944А:

• Структура транзистора: n-p-n;
• Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 70 Вт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 105 МГц;
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер: 100 В (0,01кОм);
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 5 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 12,5 А;
• Iк и max - Максимально допустимый импульсный ток коллектора: 20 А;
• Iкэr - Обратный ток коллектор-эмиттер при заданных обратном напряжении коллектор-эмиттер и сопротивлении в цепи база-эмиттер: не более 80 мА (100В);
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: 10... 80;
• Ск - Емкость коллекторного перехода: не более 350 пФ;
• Ку.р. - Коэффициент усиления мощности: не менее 10 дБ;
• Рвых - Выходная мощность транзистора: не менее 100 Вт на частоте 30 МГц

Технические характеристики транзисторов 2Т944А, КТ944А:

Тип транзистора	Структура	Предельные значения параметров при Тп=25°С	Значения параметров при Тп=25°С	TП max	Т max
IК max	IК. И. max	UКЭR max	UКБ0 max	UЭБ0 max	UПИТ max	РК max	h21Э	UКЭ нас.	IКЭR	IЭБО	f гp.	PВЫХ	КУР
А	А	В	В	В	В	Вт		В	мА	мА	МГц	Вт	дБ	°С	°С
2Т944А	n-p-n	12,5	20	100	-	5	28	70	10…80	<2,5	<80	<150	>105	100	10	175	-60…+125
КТ944А	n-p-n	12,5	20	100	-	5	28	70	10…80	<2,5	<80	<150	>105	100	10	175	-45…+100

Условные обозначения электрических параметров транзисторов:
• IК max - максимально допустимый постоянный ток коллектора транзистора.
• IК. И. max - максимально допустимый импульсный ток коллектора транзистора.
• UКЭR max - максимально допустимое постоянное напряжение коллектор-эмиттер при сопротивлении в цепи база-эмиттер.
• UКЭ0 max - максимально допустимое постоянное напряжение коллектор-эмиттер при токе базы, равном нулю.
• UКБ0 max - максимально допустимое постоянное напряжение коллектор-база при токе эмиттера, равном нулю.
• UЭБ0 max - максимально допустимое постоянное напряжение эмиттер-база при токе коллектора, равном нулю.
• UПИТ max - максимально допустимое напряжение питания.
• РК max - максимально допустимая постоянная мощность, рассеивающаяся на коллекторе транзистора.
• РК. Т. max - максимально допустимая постоянная мощность, рассеивающаяся на коллекторе транзистора с теплоотводом.
• h21Э - статический коэффициент передачи тока биполярного транзистора.
• UКЭ нас. - напряжение насыщения между коллектором и эмиттером транзистора.
• IКЭR - обратный ток коллектор-эмиттер при заданном обратном напряжении коллектор-эмиттер и сопротивлении в цепи база- эмиттер.
• IКБО- обратный ток коллектора. Ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера.
• IЭБО- обратный ток эмиттера. Ток через эмиттерный переход при заданном обратном напряжении эмиттер-база и разомкнутом выводе коллектора.
• f гр - граничная частота коэффициента передачи тока.
• PВЫХ - выходная мощность транзистора.
• КУР - коэффициент усиления по мощности транзистора.
• ТП max - максимально допустимая температура перехода.
• Т max - максимально допустимая температура окружающей среды.
