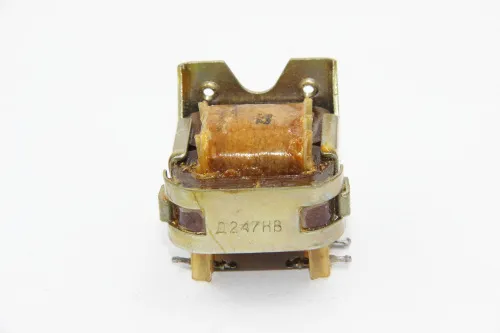

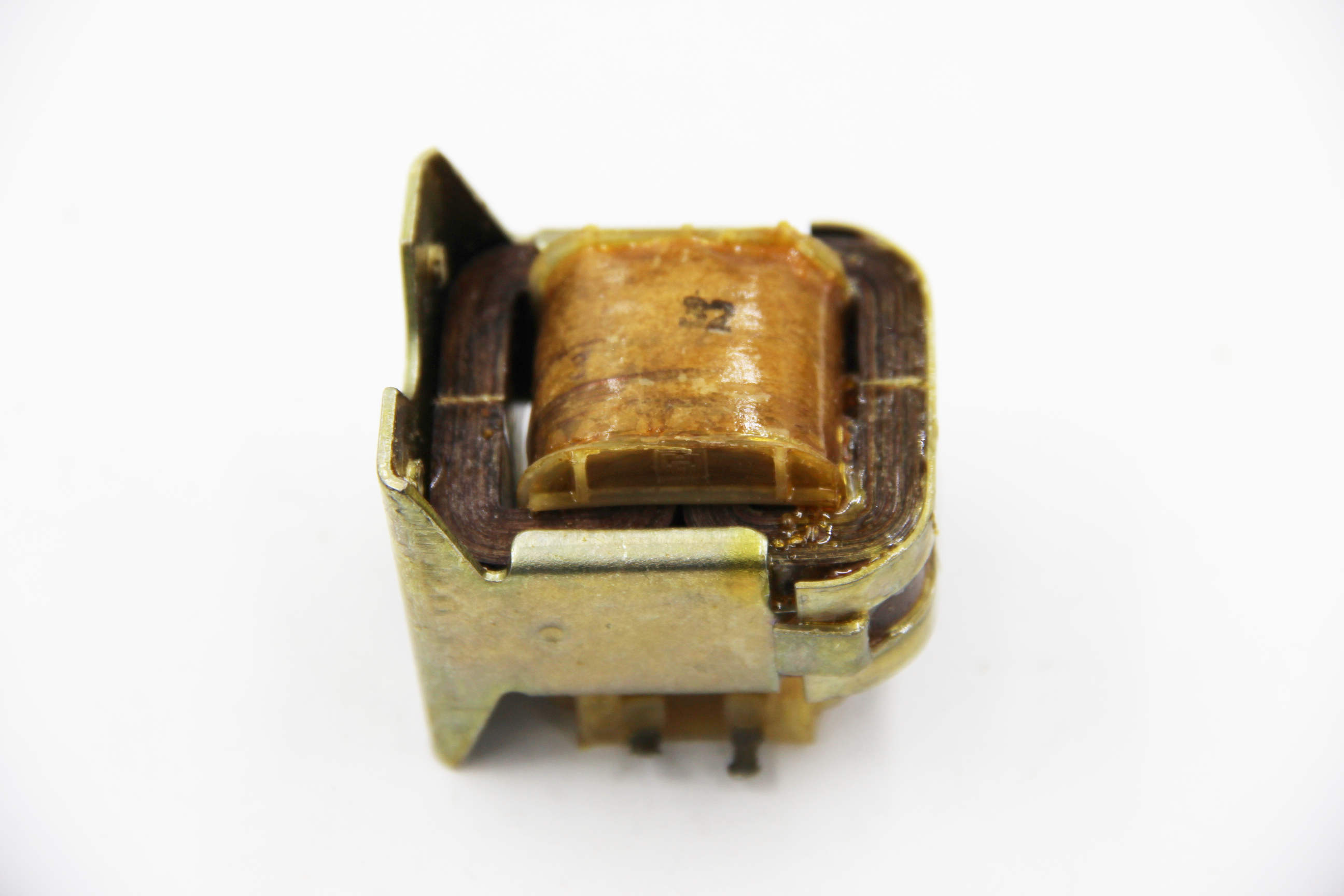

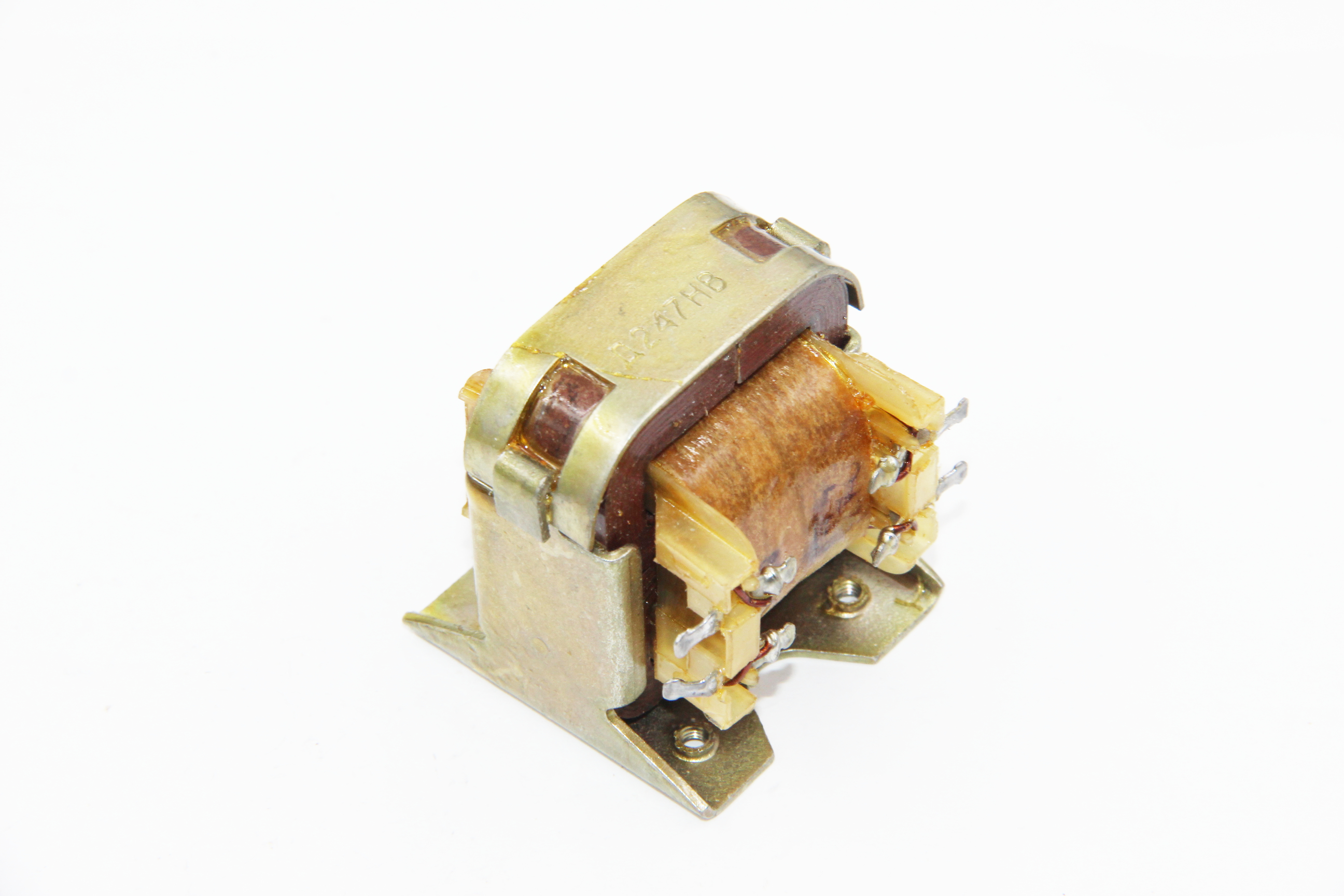

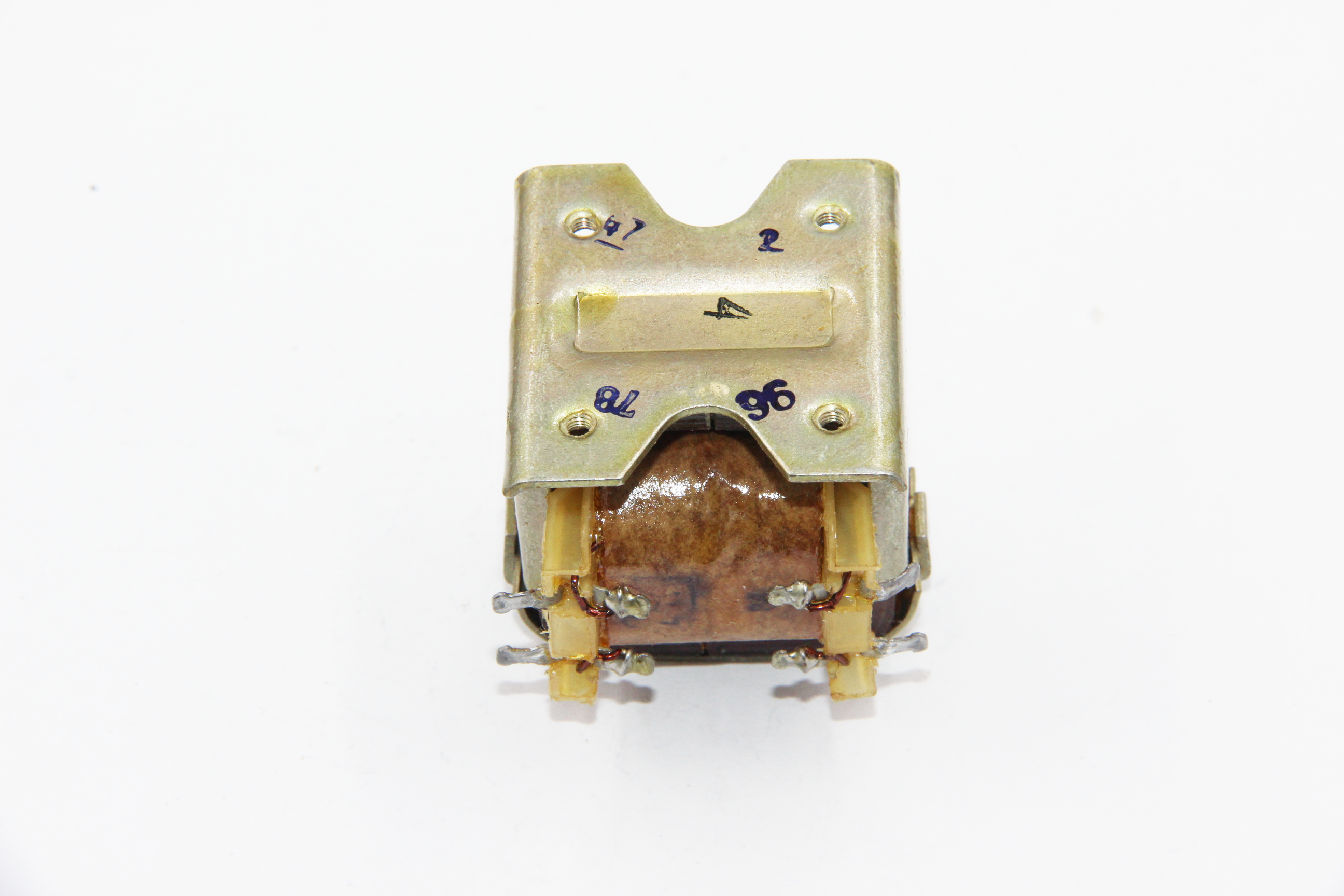

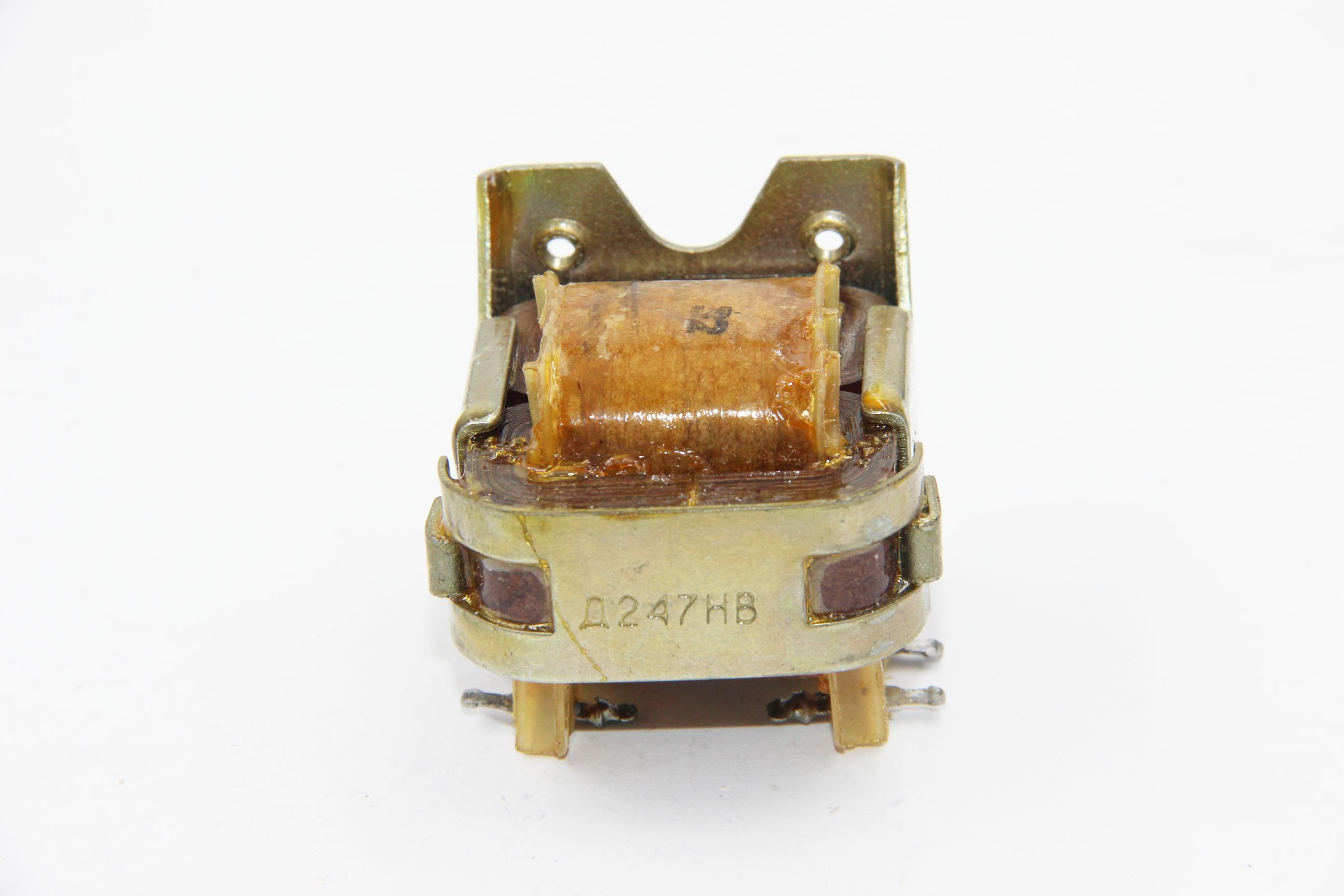

Дроссель Д247НВ малогабаритный низкочастотный унифицированный во всеклиматическом исполнении с двумя обмотками и индуктивностью при номинальном токе 0,0045 Гн.
Предназначен для работы в источниках питания и используется в фильтрах выпрямителей радиоэлектронной и радиотехнической аппаратуры общего и специального назначения.
Дроссели фильтров выпрямителей типа Д изготавливаются на броневых магнитопроводах унифицированной конструкции, индуктивностью от 150 мкГн до 5 Гн и номинальным током подмагничивания от 0,05 до 50 А.
Выпускаются 74 типономиналов на магнитопроводах типа ШЛ и ШЛМ.
Дроссель состоит из магнитопровода, катушки, обоймы и устройства крепления.
Конструкция дросселей разработана для монтажа на металлическом шасси аппаратуры или на печатных платах со смешанным монтажом и креплением винтами.
Производятся во всеклиматическом исполнении «В» по ГОСТ В 20.39.404-81.
Дроссели фильтров выпрямителей типа Д допускают эксплуатацию при температуре окружающей среды от -60 до +85 °С и относительной влажности воздуха 98 % при температуре +40 °С.
Устойчивы к воздействию синусоидальной вибрации в диапазоне частот 5-5000 Гц с ускорением 40 g и ударных нагрузок с длительностью 1-3 мс с ускорением 150 g.
Категория качества: «ОТК», «ВП».
Технические условия:
- приёмка «5» КРЮМ0.475.002ТУ или ОЮ0.475.013ТУ (в зависимости от производителя).
Гарантийный срок хранения дросселей Д247НВ - 20 лет с даты приёмки заказчиком, а в случае перепроверки изделия - с даты перепроверки.
Минимальная наработка:
- 20000 часов - во всех режимах, допускаемых ТУ;
- 100000 часов - в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Основные технические и эксплуатационные характеристики дросселей фильтров выпрямителей типа Д:
● Индуктивность при номинальном токе ...... от 0,00015 до 5 Гн;
● Номинальный ток подмагничивания ...... от 0,05 до 50 А;
● Переменная составляющая ...... до 100 В;
● Диапазон частот ...... от 5 до 5000 Гц;
● Температура окружающей среды ...... -60...+85 °С;
● Минимальная наработка ...... 20000 часов;
● Срок сохраняемости ...... 20 лет;
● Габаритные размеры ...... от 25х27,5х29 до 84х55х89 мм;
● Масса ...... от 40 до 2680 г.
Расшифровка маркировки дросселя фильтра выпрямителей:
Д247НВ
Д - сокращённое обозначение типа дросселя;
247 - порядковый номер разработки;
Н - вариант конструктивного исполнения дросселя;
