КУ108Ф тиристор

Описание

Тиристоры КУ108Ф кремниевые, диффузионные, структуры p-n-p-n, триодные, незапираемые.
Предназначены для применения в качестве переключающих элементов большой мощности.

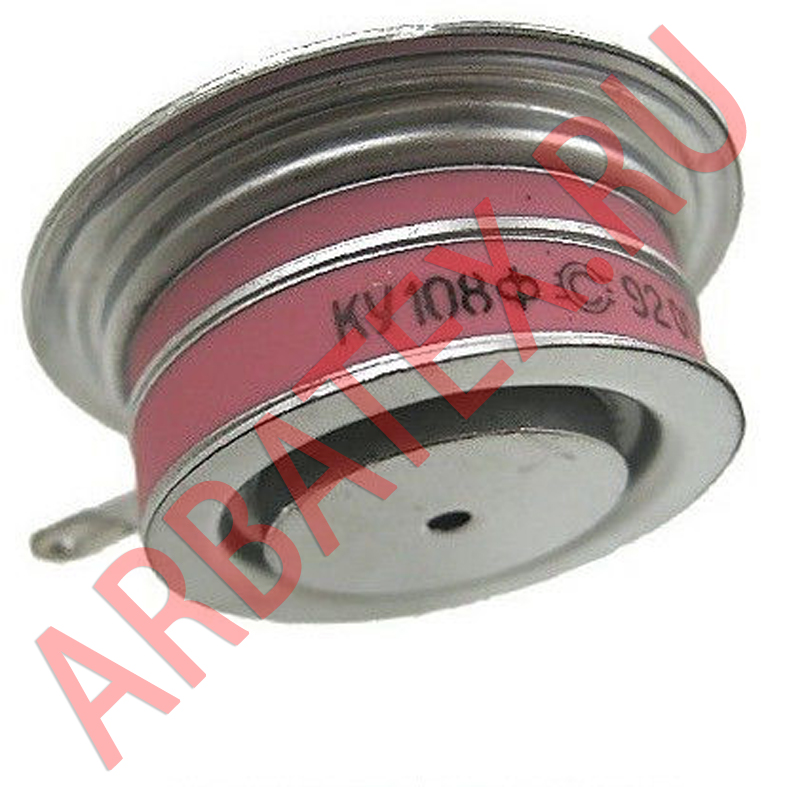

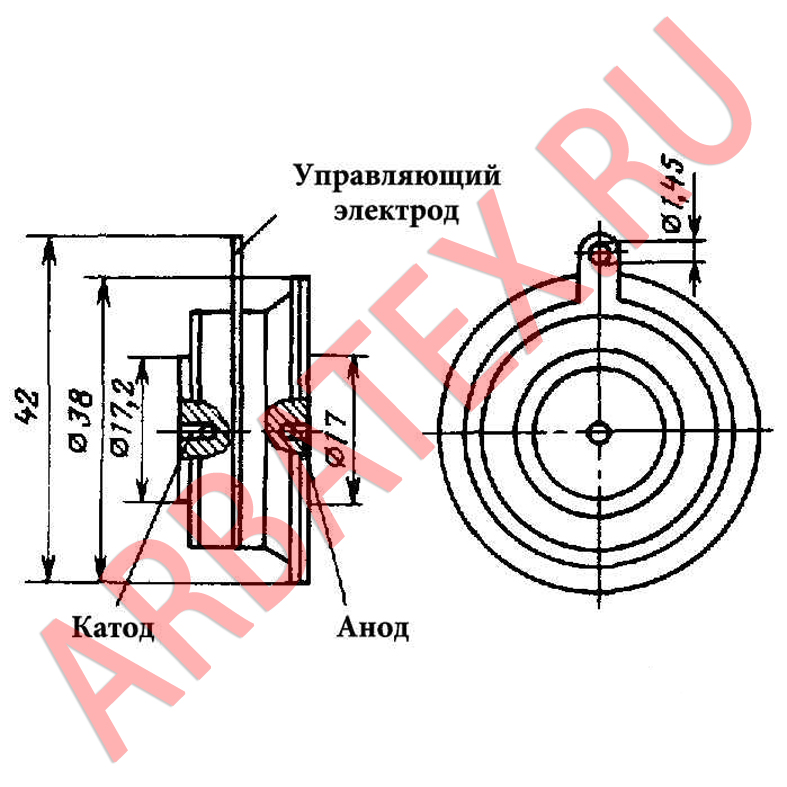

Выпускаются в металлокерамическом корпусе.
Тип прибора приводится на корпусе.

Масса тиристора не более 45 г, в сборе с прижимным устройством и радиатором не более 220 г.

Электрические параметры

Напряжение в открытом состоянии при Iос=5 А, не более	4 В
Импульсное напряжение в открытом состоянии при Iос.и=50 А и Iу.от.и=4,5 А, не более	50 В
Отпирающее импульсное напряжение управления при Iу.от.и=4,5 А, не более	25 В
Неотпирающее постоянное напряжение управления, не менее	0,1 В
Ток удержания Uзс=50 В, не более	150 мА
Неотпирающий постоянный ток управления, не менее	5 мА
Постоянный ток в закрытом состоянии при Uзс=Uзс.макс, не более	2,5 мА
Постоянный обратный ток при Uобр=Uобр.макс, не более	3 мА
Время включения при Uзс=Uзс.макс, Iос.и=50 А, Iу.от.и=4,5 А, dUзс/dt=20 В/мкс, не более:
КУ108В, КУ108М, КУ108Н, КУ108Ф	35 мкс
КУ108Ж, КУ108С, КУ108Т, КУ108Ц	100 мкс
Время задержки при Uзс=Uзс.макс и Iос.и=50 А, не более	0,5 мкс
Время нарастания при Uзс=Uзс.макс и Iос.и=50 А, не более:
КУ108В, КУ108Ж, КУ108М, КУ108С	0,1 мкс
КУ108Н, КУ108Т, КУ108Ф, КУ108Ц	0,3 мкс
Общая емкость при Uзс=600 В, не более	500 пф

Предельные эксплуатационные данные

Постоянное напряжение в закрытом состоянии:
КУ108В, КУ108Ж	1000 В
КУ108М,КУ108Н, КУ108С, КУ108Т	800 В
КУ108Ф, КУ108Ц	600 В
Постоянное обратное напряжение:
КУ108В, КУ108Ж	500 В
КУ108М, КУ108Н, КУ108С, КУ108Т	400 В
КУ108Ф, КУ108Ц	300 В
Минимальное напряжение в закрытом состоянии	25 В
Обратное постоянное напряжение управления	0,5 В
Скорость нарастания напряжения в закрытом состоянии	20 В/мкс
Импульсный ток в открытом состоянии	150 А
Минимальный импульсный ток в открытом состоянии	2 А
Скорость нарастания тока в открытом состоянии	500 А/мкс
Прямой импульсный ток управления	4,5 А
Скорость нарастания прямого тока управления	45 А/мкс
Длительность импульса тока управления	0,8...2 мкс
Частота следования импульсов при длительности тока в открытом состоянии 0,55 мкс	2000 Гц
Длительность импульса тока в открытом состоянии	0,5 мкс
Импульсная рассеиваемая мощность управления	150 Вт
Тепловое сопротивление кристалл-корпус, не более	6°С/Вт
Температура окружающей среды	-40...+80°С

При эксплуатации тиристоров в режиме с током в открытом состоянии более 50 А прямое напряжение на тиристор должно прикладываться ранее чем через половину периода следования импульса в открытом состоянии.

Параметры и характеристики

• Uобр макс - Максимальное постоянное обратное напряжение
• Uзс макс - Максимальное напряжение в закрытом состоянии
• Iос ср макс - Максимальный средний прямой ток
• Uос макс - Максимальное напряжение в открытом состоянии
• Uу нот - Неотпирающее постоянное напряжение управления
• Iзс макс - Максимальный постоянный ток в закрытом состоянии
• Iобр макс - Максимально допустимый постоянный обратный ток
• Iу от - Отпирающий постоянный ток управления
• Uу от - Отпирающее напряжение управления
• t вкл - Время включения
• t выкл - Время выключения
• T - Температура окружающей среды
