2С101Г

Описание стабилитрона 2С101Г

Предназначены для стабилизации номинального напряжения 3,3 В в диапазоне токов стабилизации 1...15 мА в герметизируемых интегральных микросхемах.

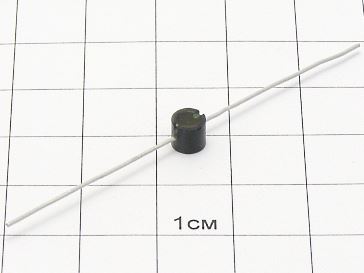

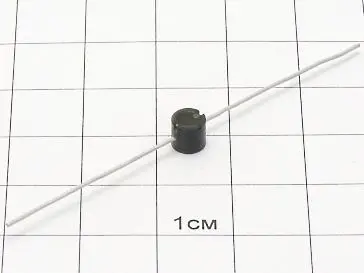

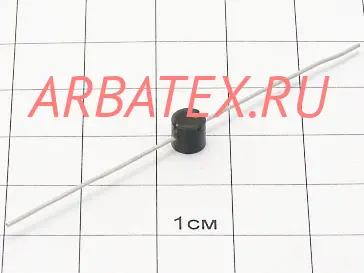

Бескорпусные, с гибкими выводами и защитным покрытием.

 Параметры и характеристики стабилитрона 2С101Г:

Стабилитроны 2С101Г кремниевые, малой мощности.
Предназначены для стабилизации номинального напряжения 3,3 В.
Тип прибора приводится на корпусе.
Корпус типа КД-21.
Масса стабилитронов не более 1 г.
Технические условия: аА0.339.329ТУ

Тип стабилитрона	Uст. ном.			Iст. ном.	ΔUст.	αUст.	rст.	Iст.		Рmax	Тк.max (Тп.)	Токр.
	мин.	ном.	макс.					мин.	макс.
	В	В	В	мА	%	%/С	Ом	мА	мА	мВт	°С	°С
2С101А	-	3,3	-	3	10	-0,1	180	1	30	100	125	-60…+125
2С101Б	-	3,9	-	3	10	-0,08	180	1	26	100	125	-60…+125
2С101В	-	4,7	-	3	10	-0,06	200	1	21	100	125	-60…+125
2С101Г	-	5,6	-	3	10	±0,04	100	1	18	100	125	-60…+125
2С101Д	-	6,8	-	3	10	+0,06	50	1	15	100	125	-60…+125

Условные обозначения электрических параметров стабилитронов:

• Uст. - напряжение стабилизации стабилитрона;
• Iст.ном. - номинальный ток стабилизации стабилитрона;
• αUст. - температурный коэффициент напряжения стабилизации стабилитрона;
• ΔUст. - разброс напряжения стабилизации;
• rст. - дифференциальное сопротивление стабилитрона;
• Iст. - ток стабилизации стабилитрона;
• Рmax - рассеиваемая мощность стабилитрона;
• Тк. мах - максимально-допустимая температура корпуса стабилитрона;
• Тп. мах - максимально-допустимая температура перехода стабилитрона;
• Т окр. - температура окружающей среды.
