Описание стабилитрона 2С156А
Стабилитрон - это полупроводниковый диод, используемый для стабилизации постоянного напряжения на нагрузке.
Стабилитрон 2С156А служит для защиты электроаппаратуры от перенапряжений. Напряжение на 2С156А подают в обратной полярности.
Применяется в различных областях приборостроения, радиоэлектронной промышленности, электротехнической аппаратуре.
Параметры и характеристики стабилитрона 2С156А:
Стабилитроны 2С156А кремниевые, сплавные, малой мощности.
Предназначены для стабилизации номинального напряжения 5,6 В в диапазоне токов стабилизации 3...55 мА.

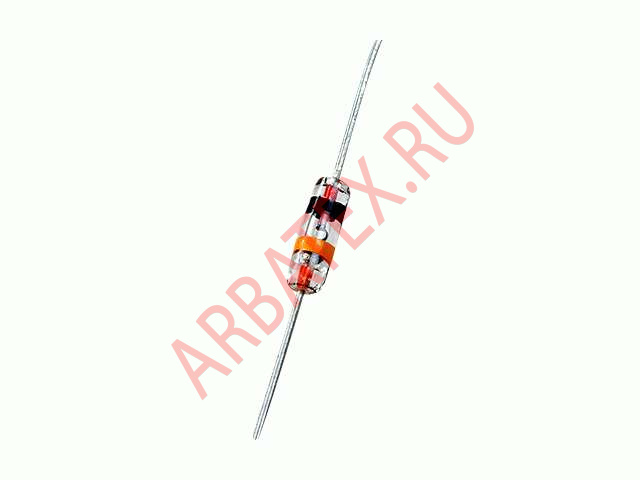

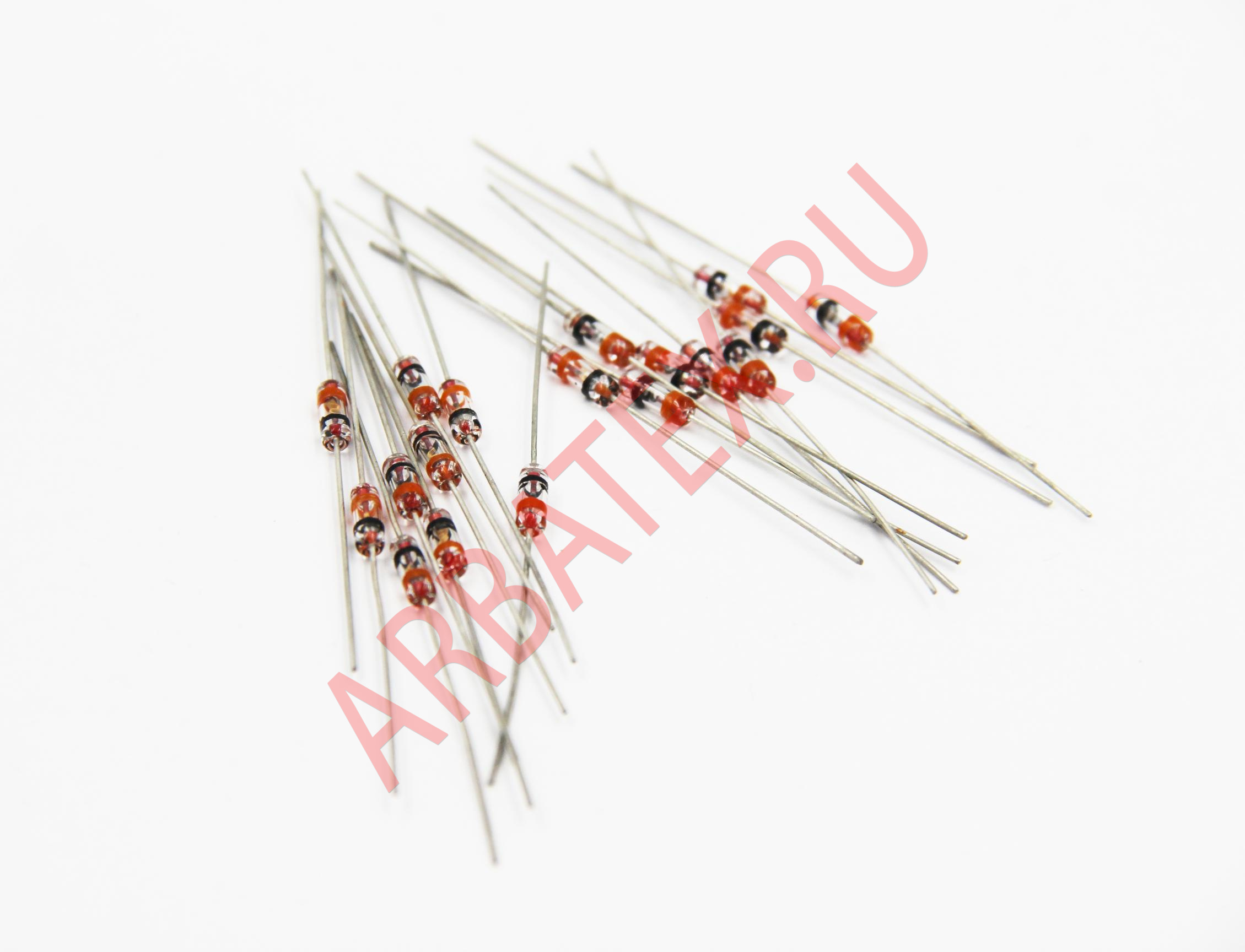

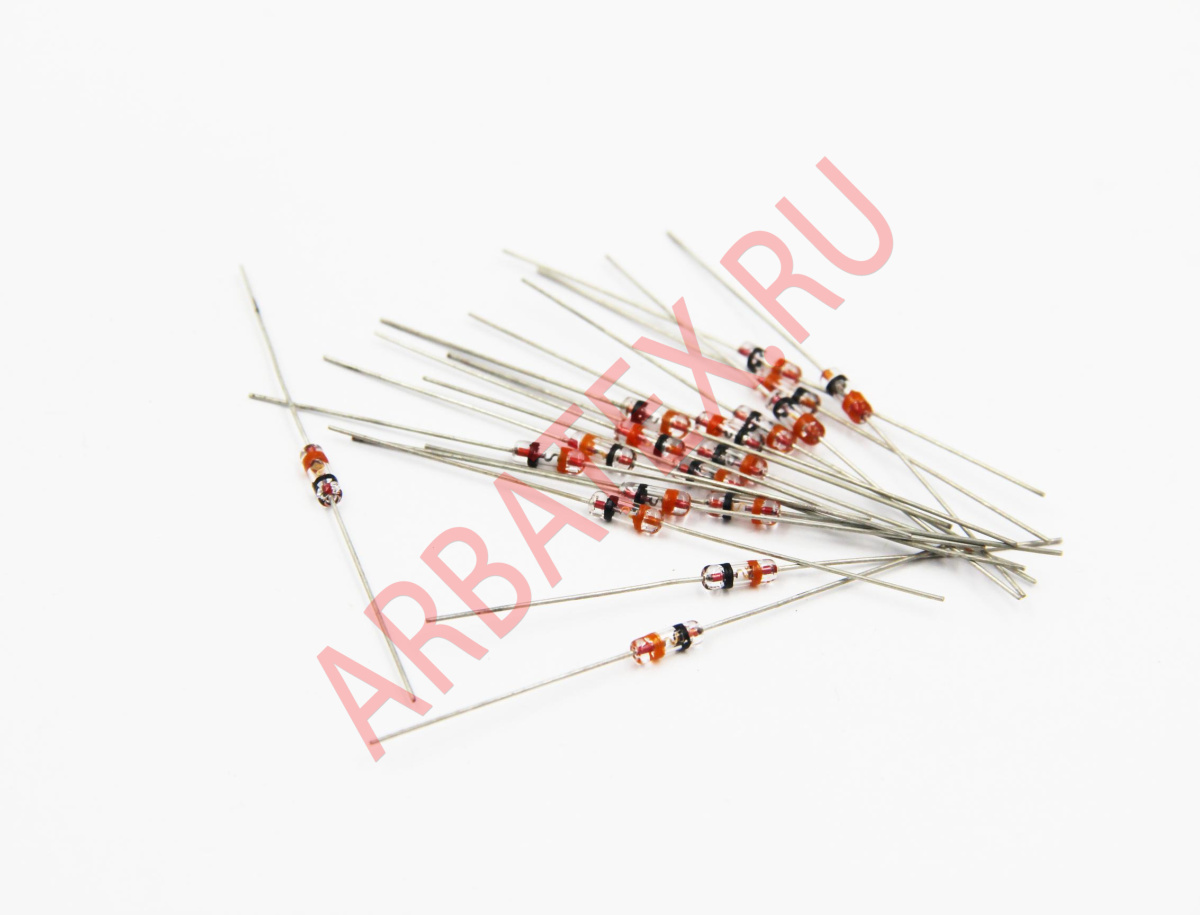

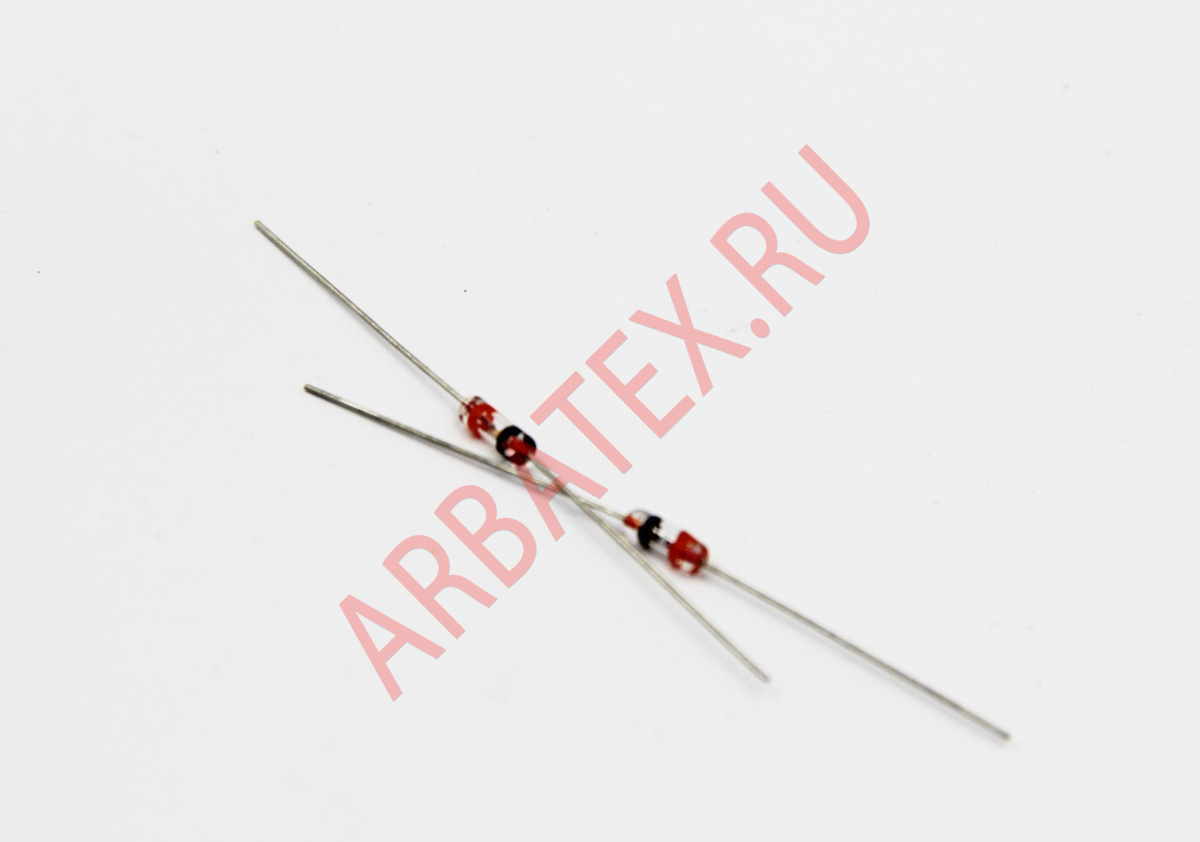

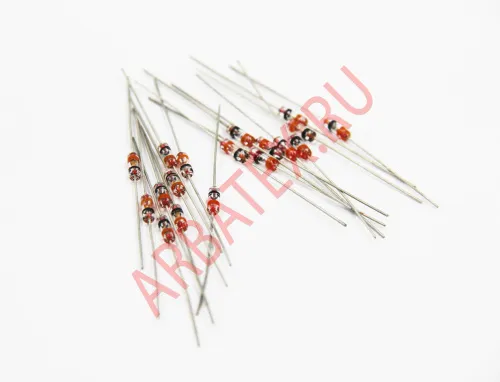

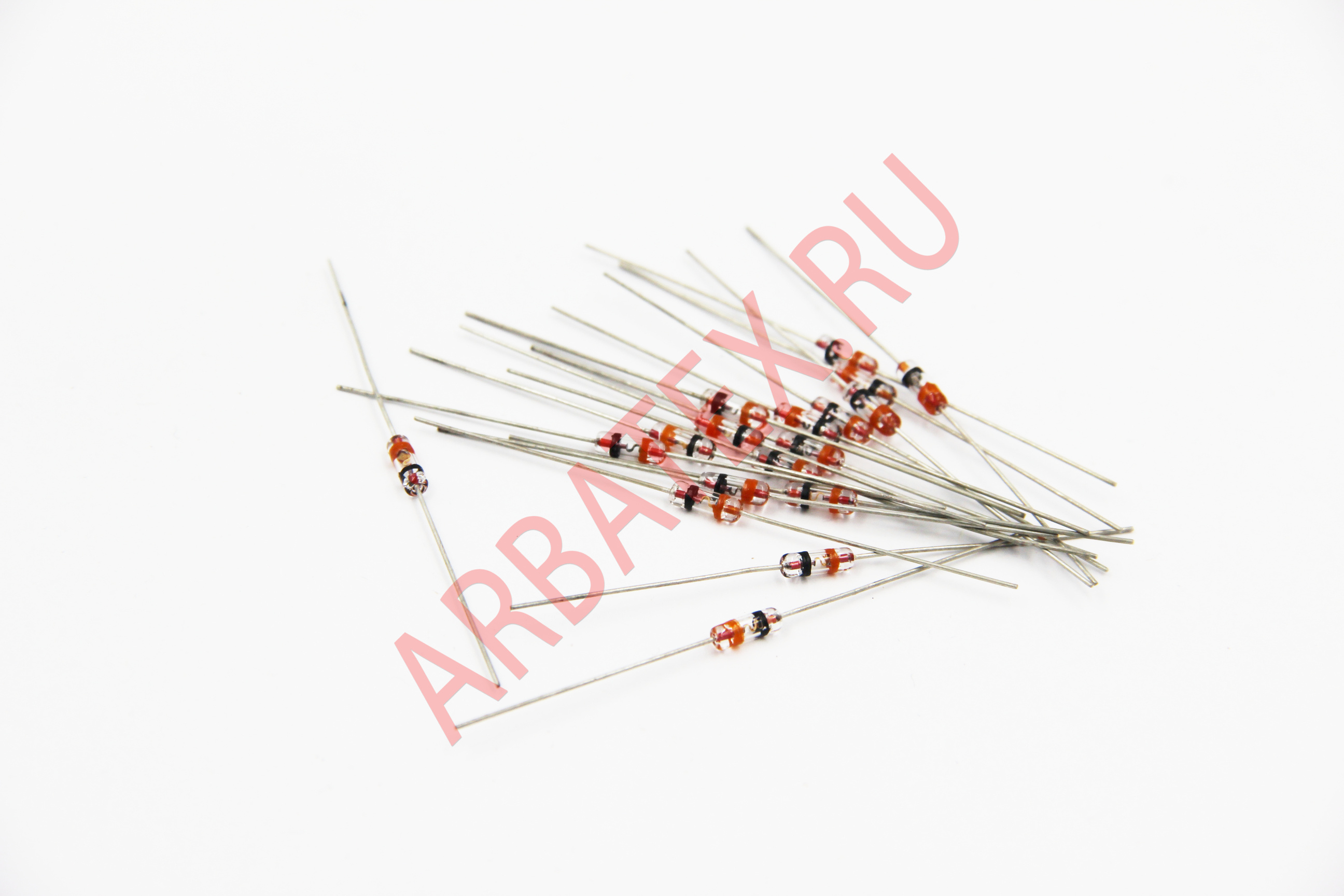

Выпускаются в стеклянном корпусе с гибкими выводами.
Масса стабилитронов не более 0,3 г.

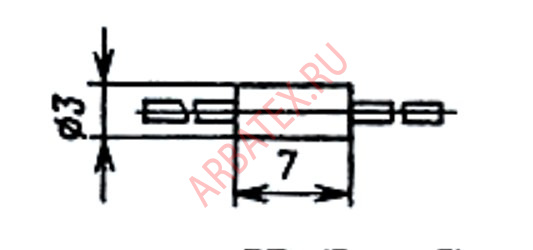

Тип корпуса: КД-4-1.
Технические условия: СМ3.362.805 ТУ.
Основные технические параметры стабилитрона 2С156А:
• Номинальное напряжение стабилизации: 5,6 В при iст 10 мА;
• Разброс напряжения стабилизации: 4,2... 4,9 В;
• Температурный коэффициент напряжения стабилизации: ±0,05 %/°С;
• Дифференциальное сопротивление стабилитрона : 46 Ом при iст 10 мА;
• Минимально допустимый ток стабилизации: 3 мА;
• Максимально допустимый ток стабилизации: 55 мА;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 0,3 Вт;
• Рабочий интервал температуры окружающей среды: -60... +125 °С
Тип стабилитрона
|
Uст.
|
αUст.
|
Uпр. (при Iпр.)
|
rст.
|
Iст.
|
Рmax
|
Тк.max (Тп.)
|
Т окр.
|
мин
|
ном
|
макс
|
Iст.ном.
|
мин
|
макс
|
В
|
В
|
В
|
мА
|
%/С
|
В (мА)
|
Ом
|
мА
|
мА
|
Вт
|
°С
|
°С
|
2С133А
|
2,97
|
3,3
|
3,63
|
10
|
-0,11
|
1 (50)
|
65
|
3
|
81
|
0,3
|
125
|
-60… +125
|
2С139А
|
3,51
|
3,9
|
4,29
|
10
|
-0,10
|
1 (50)
|
60
|
3
|
70
|
0,3
|
125
|
-60… +125
|
2С147А
|
4,23
|
4,7
|
5,17
|
10
|
-0,09…+0,01
|
1 (50)
|
56
|
3
|
58
|
0,3
|
125
|
-60… +125
|
2С156А
|
5,04
|
5,6
|
6,16
|
10
|
±0,05
|
1 (50)
|
46
|
3
|
55
|
0,3
|
125
|
-60… +125
|
2С168А
|
6,12
|
6,8
|
7,48
|
10
|
±0,06
|
1 (50)
|
28
|
3
|
45
|
0,3
|
125
|
-60… +125
|
Условные обозначения электрических параметров стабилитронов:
• Uст. - напряжение стабилизации стабилитрона;
• αUст. - температурный коэффициент напряжения стабилизации стабилитрона;
• Uпр. - постоянное прямое напряжение;
• Iпр. - постоянный прямой ток;
• rст. - дифференциальное сопротивление стабилитрона;
• Iст. - ток стабилизации стабилитрона;
• Рmax - рассеиваемая мощность стабилитрона;
• Тк. мах - максимально-допустимая температура корпуса стабилитрона;
• Тп. мах - максимально-допустимая температура перехода стабилитрона;
• Т окр. - температура окружающей среды.
