Описание

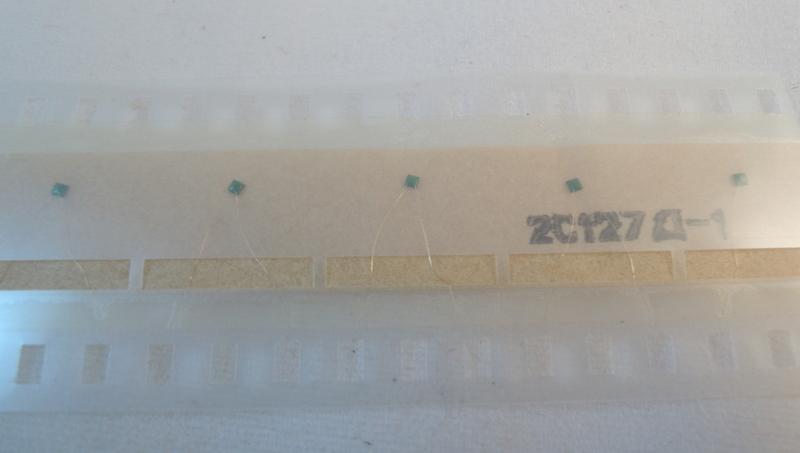

Описание стабилитрон 2С127Д1


Стабилитрон - это полупроводниковый диод, используемый для стабилизации постоянного напряжения на нагрузке.
Стабилитрон 2С127Д1 предназначены для стабилизации номинального напряжения 2,7 В в диапазоне токов стабилизации 0,25...18,5 мА в герметизируемых интегральных микросхемах.
Бескорпусные, с гибкими выводами и защитным покрытием.



Параметры и характеристики стабилитрона 2С127Д1:



При расположении стабилитрона выводами к оператору анодный вывод находится слева.
Масса стабилитрона не белее 0,01 г.
Технические условия: аА0.339.092 ТУ.



Тип стабилитрона Uст. αUст. Uпр. (при Iпр.) rст. Iст. Рmax Тк.max (Тп.) Т окр.
мин ном макс Iст.ном. мин макс
В В В мА %/С В (мА) Ом мА мА Вт °С °С
2С124Д-1 2,2 2,4 2,6 3 -0,075 0,9 (10) 180 0,25 20,8 0,05 125 -60… +125
2С127Д-1 2,5 2,7 2,9 3 -0,075 0,9 (10) 180 0,25 18,5 0,05 125 -60… +125
2С130Д-1 2,8 3 3,2 3 -0,075 0,9 (10) 180 0,25 16,7 0,05 125 -60… +125
2С133Д-1 3,1 3,3 3,5 3 -0,075 0,9 (10) 180 0,25 15,2 0,05 125 -60… +125
2С136Д-1 3,4 3,6 3,8 3 -0,070 0,9 (10) 180 0,25 13,9 0,05 125 -60… +125
2С139Д-1 3,7 3,9 4,1 3 -0,065 0,9 (10) 180 0,25 12,8 0,05 125 -60… +125
2С143Д-1 4 4,3 4,6 3 -0,060 0,9 (10) 180 0,25 11,6 0,05 125 -60… +125

Условные обозначения электрических параметров стабилитронов:

  • Uст. - напряжение стабилизации стабилитрона;
  • αUст. - температурный коэффициент напряжения стабилизации стабилитрона;
  • Uпр. - постоянное прямое напряжение;
  • Iпр. - постоянный прямой ток;
  • rст. - дифференциальное сопротивление стабилитрона;
  • Iст. - ток стабилизации стабилитрона;
  • Рmax - рассеиваемая мощность стабилитрона;
  • Тк. мах - максимально-допустимая температура корпуса стабилитрона;
  • Тп. мах - максимально-допустимая температура перехода стабилитрона;
  • Т окр. - температура окружающей среды.
