Описание

Описание стабилитрона КС147А


Стабилитрон - это полупроводниковый диод, используемый для стабилизации постоянного напряжения на нагрузке.
Стабилитрон КС147А служит для защиты электроаппаратуры от перенапряжений. Напряжение на КС147А подают в обратной полярности.
Стабилитрон КС147А служит для защиты электроаппаратуры от перенапряжений.
Применяется в различных областях приборостроения, радиоэлектронной промышленности, электротехнической аппаратуре.

Параметры и характеристики стабилитрона КС147А:


Стабилитроны КС147А кремниевые, сплавные, малой мощности.
Предназначены для стабилизации номинального напряжения 4,7 В в диапазоне токов стабилизации 3...58 мА.

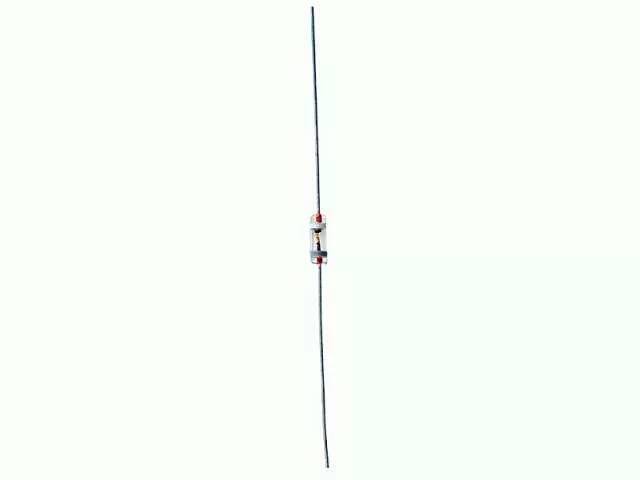

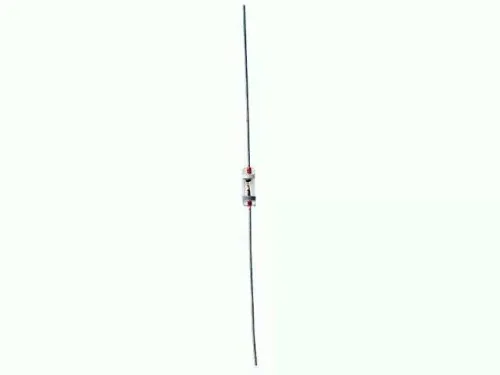

Выпускаются в стеклянном корпусе с гибкими выводами.

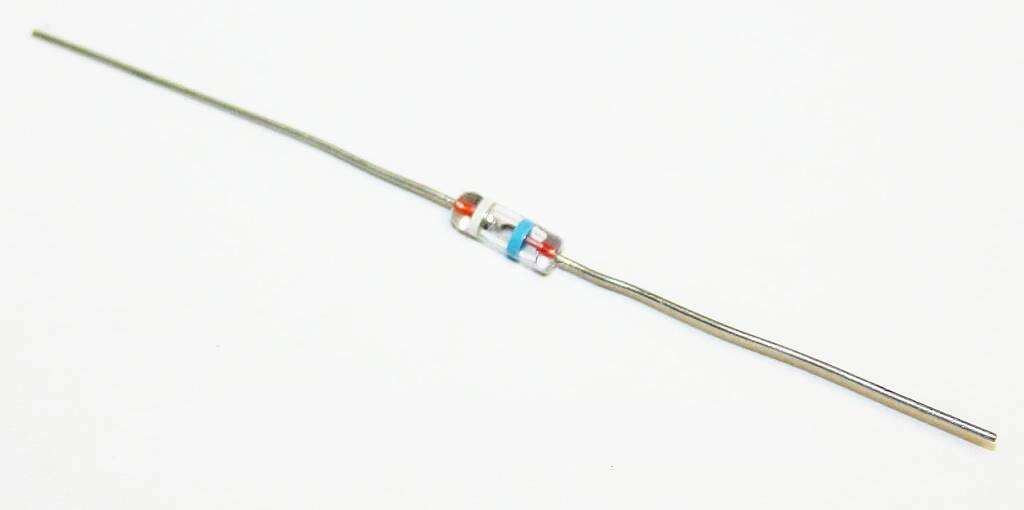

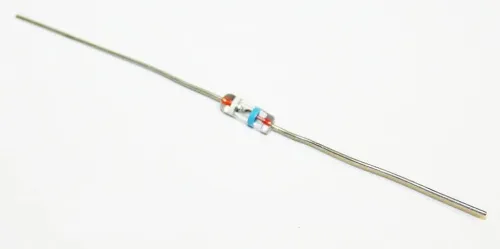

Для обозначения типа и полярности стабилитрона используется условная маркировка - голубая кольцевая полоса со стороны катодного вывода и разноцветные кольцевые полосы по сторонам анодного вывода:
   КС133А - белая,
   КС139А - зеленая,
   КС147А - серая,
   КС156А - оранжевая,
   КС168А - красная.
В режиме стабилизации напряжения полярность включения стабилитрона обратная.
Масса стабилитронов не более 0,3 г.

Основные технические параметры стабилитрона КС147А:
• Номинальное напряжение стабилизации: 4,7 В при iст 10 мА;
• Разброс напряжения стабилизации: 4,23... 5,17 В;
• Температурный коэффициент напряжения стабилизации: -0,09 %/°С;
• Постоянное прямое напряжение: 1 В при iпр 50 мА;
• Дифференциальное сопротивление стабилитрона : 56 Ом при iст 10 мА;
• Минимально допустимый ток стабилизации: 3 мА;
• Максимально допустимый ток стабилизации: 58 мА;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 0,3 Вт;
• Рабочий интервал температуры окружающей среды: -60... +125 °С
