Описание стабилитрона КС407Б
Стабилитрон - это полупроводниковый диод, используемый для стабилизации постоянного напряжения на нагрузке.
Стабилитрон КС407Б служит для защиты электроаппаратуры от перенапряжений. Напряжение на КС407Б подают в обратной полярности.
Стабилитрон КС407Б служит для защиты электроаппаратуры от перенапряжений.
Применяется в различных областях приборостроения, радиоэлектронной промышленности, электротехнической аппаратуре.
Параметры и характеристики стабилитрона КС407Б:
Стабилитроны КС407Б кремниевые, планарные, средней мощности.
Предназначены для стабилизации номинального напряжения 3,9 В в диапазоне токов стабилизации 1...83 мА.

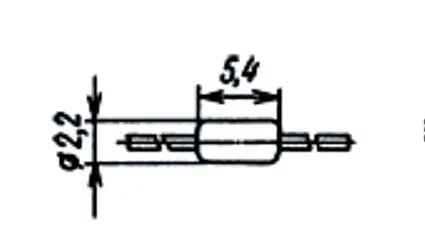

Выпускаются в стеклянном корпусе с гибкими выводами.
Для обозначения типа и полярности используется условная маркировка цветным кодом - фоновая средняя полоса черного цвета, красная кольцевая полоса со стороны катодного вывода и цветная полоса со стороны анодного вывода:
голубая - для КС407А,
оранжевая - для КС407Б,
желтая - для КС407В,
зеленая - для КС407Г,
серая - для КС407Д.
Масса стабилитрона не более 0,15 г.
Основные технические параметры стабилитрона КС407Б:
• Номинальное напряжение стабилизации: 3,9 В при iст 20 мА;
• Разброс напряжения стабилизации: 3,7... 4,1 В;
• Дифференциальное сопротивление стабилитрона: 23 Ом при iст 20 мА;
• Минимально допустимый ток стабилизации: 1 мА;
• Максимально допустимый ток стабилизации: 83 мА;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 0,5 Вт;
• Рабочий интервал температуры окружающей среды: -40... +85 °С
