Описание стабилитрона 2С117Г
Стабилитрон - это полупроводниковый диод, используемый для стабилизации постоянного напряжения на нагрузке.
Стабилитрон 2С117Г предназначен для применения в качестве источника опорного напряжения 6,4 В в цепях постоянного тока прецизионной аппаратуры в диапазоне токов стабилизации 3...12 мА.

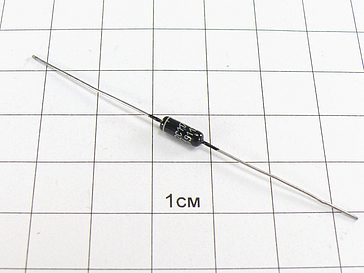

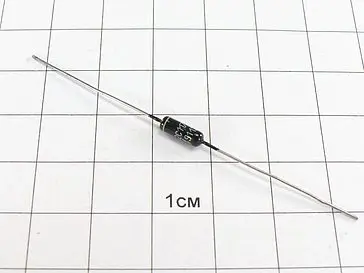

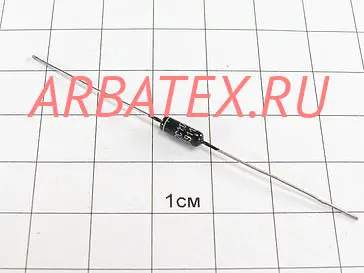

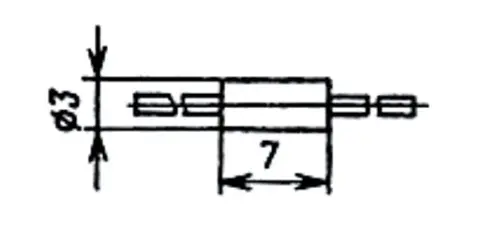

Выпускаются в стеклянном корпусе с гибкими выводами.
Параметры и характеристики стабилитрона 2С117Г:
Стабилитроны кремниевые, эпитаксиально-планарные, малой мощности, прецизионные, термокомпенсированные
- класса 0,02 — 2С117А, 2С117Б, 2С117В,
- класса 0,01 — 2С117Г, 2С117Д, 2С117Е,
- класса 0,005 - 2С117Ж, 2С117И, 2С117К,
- класса 0,002 — 2С117Л, 2С117М, 2С117Н, 2С117П.
Предназначены для применения в качестве источника опорного напряжения 6,4 В в цепях постоянного тока прецизионной аппаратуры в диапазоне токов стабилизации 3...12 мА.
Выпускаются в стеклянном корпусе с гибкими выводами.
Тип стабилитрона и знак полярности приводятся на корпусе.
Масса стабилитрона не более 0,5 г.
Основные технические параметры стабилитрона 2С117Г:
• Номинальное напряжение стабилизации: 6,4 В при iст 12 мА;
• Температурный коэффициент напряжения стабилизации: 0,002 %/°С;
• Временная нестабильность напряжения стабилизации: ± 1,3 %;
• Дифференциальное сопротивление стабилитрона : 20 Ом при iст 7,5 мА;
• Минимально допустимый ток стабилизации: 3 мА;
• Максимально допустимый ток стабилизации: 12 мА;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 0,08 Вт;
• Рабочий интервал температуры окружающей среды: -60... +125 °С
Тип стабилитрона
|
Uст. ном.
|
при Iст.
|
ΔUст.
|
αUст.
|
δUст.
|
rст. (при Iст.)
|
Iст.
|
Рmax
|
Тк.max (Тп.)
|
Токр.
|
мин.
|
макс.
|
В
|
мА
|
%
|
%/°С
|
%
|
Ом (мА)
|
мА
|
мА
|
мВт
|
°С
|
°С
|
2С117А
|
6,4
|
3…12
|
±5
|
±0,002
|
0,02
|
20
|
3
|
12
|
80
|
125
|
-60…+125
|
2С117Б
|
6,4
|
3…12
|
±5
|
±0,001
|
0,02
|
20
|
3
|
12
|
80
|
125
|
-60…+125
|
2С117В
|
6,4
|
3…12
|
±5
|
±0,0005
|
0,02
|
20
|
3
|
12
|
80
|
125
|
-60…+125
|
2С117Г
|
6,4
|
3…12
|
±5
|
±0,002
|
0,01
|
20
|
3
|
12
|
80
|
125
|
-60…+125
|
2С117Д
|
6,4
|
3…12
|
±5
|
±0,001
|
0,01
|
20
|
3
|
12
|
80
|
125
|
-60…+125
|
2С117Е
|
6,4
|
3…12
|
±5
|
±0,0005
|
0,01
|
20
|
3
|
12
|
80
|
125
|
-60…+125
|
2С117Ж
|
6,4
|
3…12
|
±5
|
±0,002
|
0,005
|
20
|
3
|
12
|
80
|
125
|
-60…+125
|
2С117И
|
6,4
|
3…12
|
±5
|
±0,001
|
0,005
|
20
|
3
|
12
|
80
|
125
|
-60…+125
|
2С117К
|
6,4
|
3…12
|
±5
|
±0,0005
|
0,005
|
20
|
3
|
12
|
80
|
125
|
-60…+125
|
2С117Л
|
6,4
|
3…12
|
±5
|
±0,001
|
0,002
|
20
|
3
|
12
|
80
|
125
|
-60…+125
|
2С117М
|
6,4
|
3…12
|
±5
|
±0,0005
|
0,002
|
20
|
3
|
12
|
80
|
125
|
-60…+125
|
2С117Н
|
6,4
|
3…12
|
±5
|
±0,0005
|
0,002
|
20
|
3
|
12
|
80
|
125
|
-60…+125
|
2С117П
|
6,4
|
3…12
|
±5
|
±0,0005
|
0,002
|
20
|
3
|
12
|
80
|
125
|
-60…+125
|
• Uст. - напряжение стабилизации стабилитрона;
• Iст. - ток стабилизации стабилитрона;
• ΔUст. - разброс напряжения стабилизации;
• αUст. - температурный коэффициент напряжения стабилизации;
• δUст. - временная нестабильность напряжения стабилизации;
• rст. - дифференциальное сопротивление стабилитрона;
• Iст.мин. - минимальный ток стабилизации;
• Iст.макс. - максимальный ток стабилизации;
• Рmax - рассеиваемая мощность стабилитрона;
• Тк. мах - максимально-допустимая температура корпуса;
• Тп. мах - максимально-допустимая температура перехода;
• Токр. - температура окружающей среды.
