Описание стабилитрона 2С133Б
Стабилитрон - это полупроводниковый диод, используемый для стабилизации постоянного напряжения на нагрузке.
Стабилитрон 2С133Б предназначен для стабилизации номинального напряжения 3,3 В в диапазоне токов стабилизации 3...81 мА.

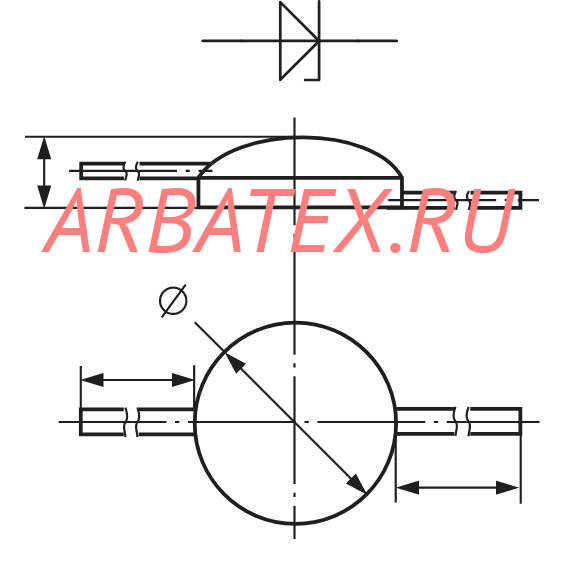

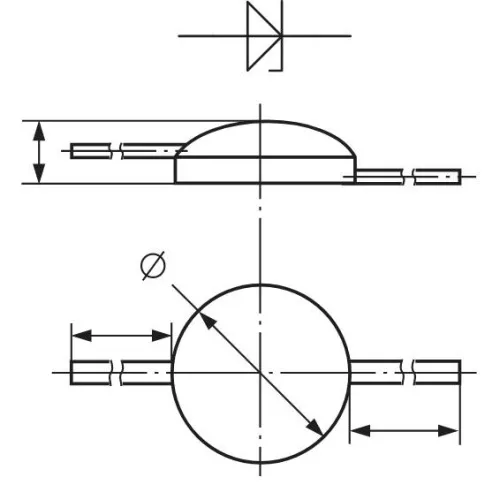

Выпускаются в стеклянном корпусе с гибкими выводами.
Параметры и характеристики стабилитрона 2С133Б:
Тип прибора приводится на корпусе.
Масса стабилитронов не более 1 г.
Основные технические параметры стабилитрона 2С133Б:
• Номинальное напряжение стабилизации: 3,3 В при Iст 10 мА;
• Разброс напряжения стабилизации: 3... 3,7 В;
• Температурный коэффициент напряжения стабилизации: -0,11 %/°С;
• Временная нестабильность напряжения стабилизации: ±1 %;
• Дифференциальное сопротивление стабилитрона : 65 Ом при Iст 5 мА;
• Минимально допустимый ток стабилизации: 3 мА;
• Максимально допустимый ток стабилизации: 30 мА;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 0,1 Вт;
• Рабочий интервал температуры окружающей среды: -60... +125 °С
| Тип стабилитрона | Uст. | αUст. | Uпр. (при Iпр.) | rст. | Iст. | Рmax | Тк.max (Тп.) | Т окр. |
|---|
| мин | ном | макс | Iст.ном. | мин | макс |
|---|
| В | В | В | мА | %/С | В (мА) | Ом | мА | мА | Вт | °С | °С |
|---|
| 2С133Б | 3 | 3,3 | 3,7 | 10 | -0,10 | 1 (50) | 65 | 3 | 30 | 0,1 | 125 | -60… +125 |
| 2С139Б | 3,5 | 3,9 | 4,3 | 10 | -0,10 | 1 (50) | 60 | 3 | 26 | 0,1 | 125 | -60… +125 |
| 2С147Б | 4,1 | 4,7 | 5,2 | 10 | -0,08...+0,02 | 1 (50) | 56 | 3 | 21 | 0,1 | 125 | -60… +125 |
| 2С156Б | 5 | 5,6 | 6,4 | 10 | -0,04…+0,07 | 1 (50) | 45 | 3 | 18 | 0,1 | 125 | -60… +125 |
| 2С168Б | 6 | 6,8 | 7,5 | 10 | +0,07 | 1 (50) | 15 | 3 | 15 | 0,1 | 125 | -60… +125 |
Условные обозначения электрических параметров стабилитронов:
• Uст. - напряжение стабилизации стабилитрона;
• αUст. - температурный коэффициент напряжения стабилизации стабилитрона;
• Uпр. - постоянное прямое напряжение;
• Iпр. - постоянный прямой ток;
• rст. - дифференциальное сопротивление стабилитрона;
• Iст. - ток стабилизации стабилитрона;
• Рmax - рассеиваемая мощность стабилитрона;
• Тк. мах - максимально-допустимая температура корпуса стабилитрона;
• Тп. мах - максимально-допустимая температура перехода стабилитрона;
• Т окр. - температура окружающей среды.
