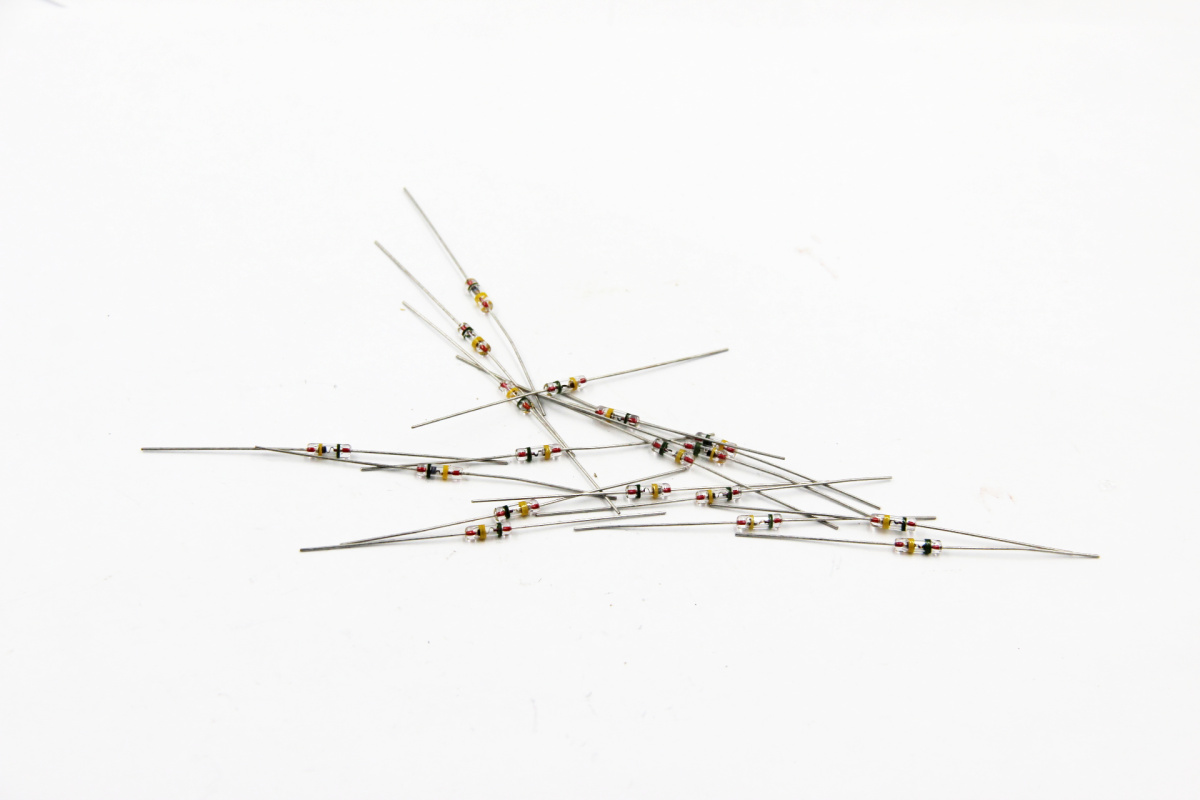

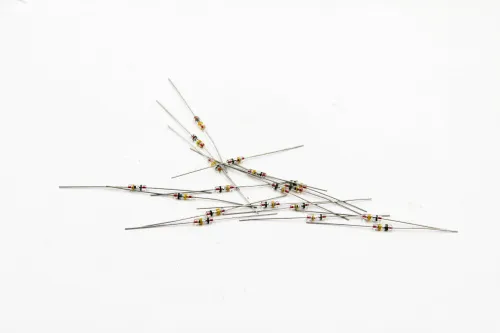

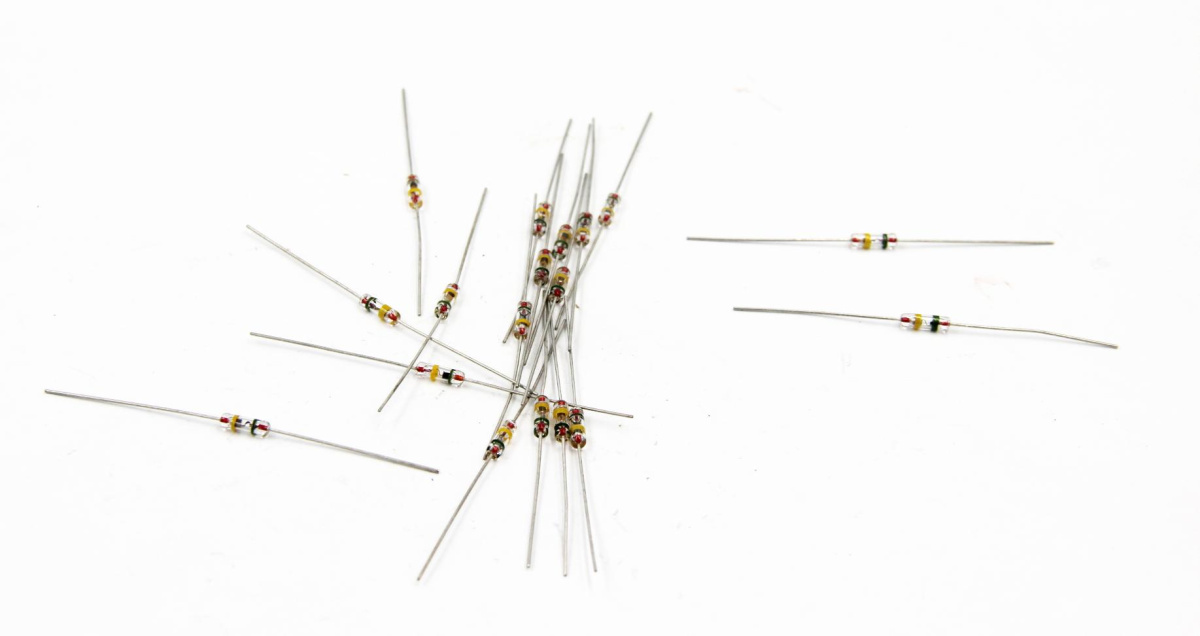

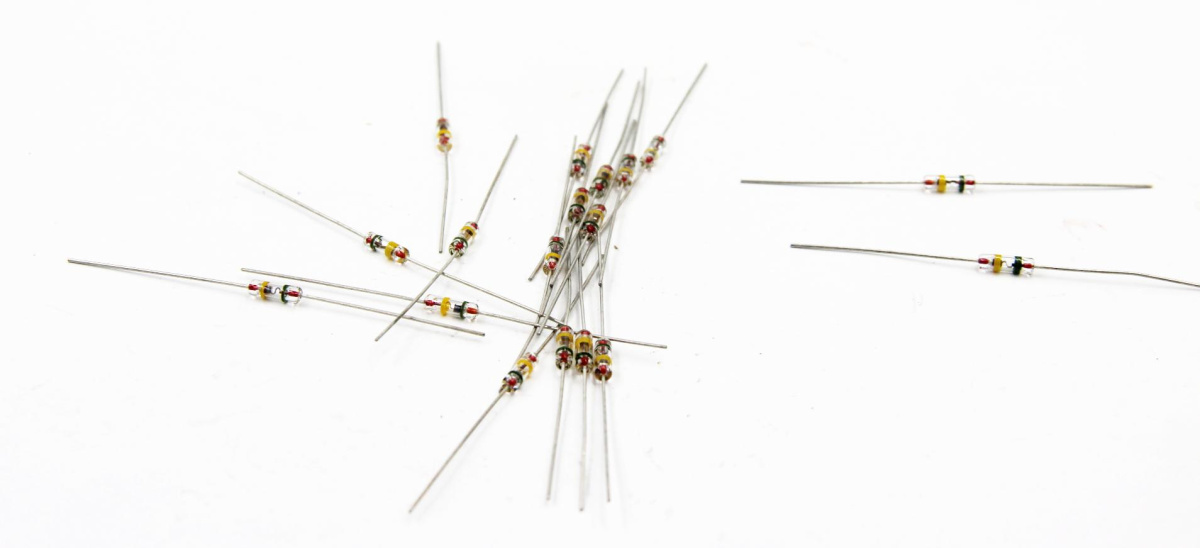

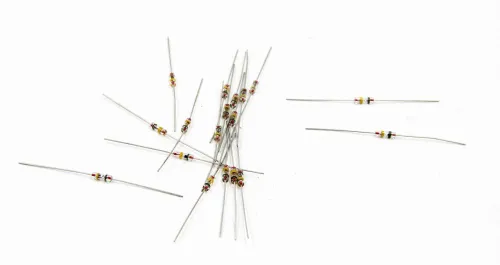

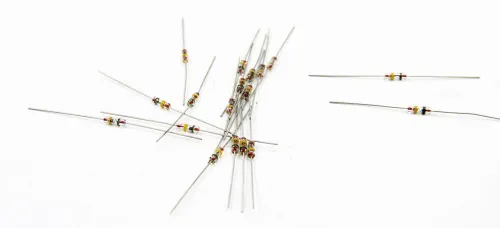

Описание стабилитрона 2С119А-1
Стабилитрон - это полупроводниковый диод, используемый для стабилизации постоянного напряжения на нагрузке.
Стабилитрон 2С119А-1 предназначен для применения в стабилизаторах напряжения и в качестве термокомпенсирующих элементов.

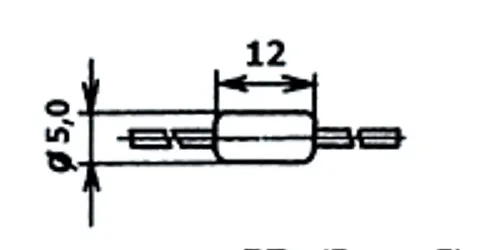

Корпус типа КД-6А
Параметры и характеристики стабилитрона 2С119А-1:
Тип стабистора приводится на корпусе.
Масса стабистора не более 1 г.
Технические условия: СМ3.362.816ТУ
Основные технические параметры стабистора 2С119А1:
• Номинальное напряжение стабилизации: 1,9 В при iст 10 мА;
• Температурный коэффициент напряжения стабилизации: -0,3 %/°С;
• Дифференциальное сопротивление стабилитрона : 15 Ом при iст 10 мА;
• Минимально допустимый ток стабилизации: 1 мА;
• Максимально допустимый ток стабилизации: 100 мА;
• Рабочий интервал температуры окружающей среды: -60... +125 °С
|
Тип стабилитрона
|
Uст.
|
αUст.
|
rст.
|
Iст.
|
Рmax
|
Тк.max (Тп.)
|
Т окр.
|
|
мин
|
ном
|
макс
|
Iст.ном.
|
мин
|
макс
|
|
В
|
В
|
В
|
мА
|
%/С
|
Ом
|
мА
|
мА
|
Вт
|
°С
|
°С
|
|
2С119А1
|
1,72
|
1,9
|
2,09
|
10
|
-0,42...-0,2
|
15
|
1
|
100
|
0,18
|
125
|
-60… +125
|
|
КС119А1
|
1,72
|
1,9
|
2,09
|
10
|
-0,40
|
15
|
1
|
100
|
0,18
|
125
|
-60… +125
|
Условные обозначения электрических параметров стабилитрона:
• Uст. - напряжение стабилизации стабилитрона;
• αUст. - температурный коэффициент напряжения стабилизации стабилитрона;
• rст. - дифференциальное сопротивление стабилитрона;
• Iст. - ток стабилизации стабилитрона;
• Рmax - рассеиваемая мощность стабилитрона;
• Тк. мах - максимально-допустимая температура корпуса стабилитрона;
• Тп. мах - максимально-допустимая температура перехода стабилитрона;
• Т окр. - температура окружающей среды.
