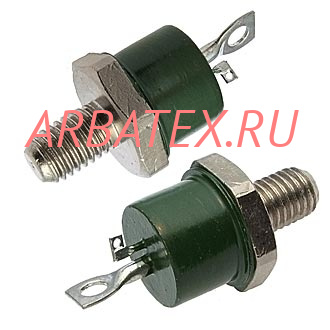

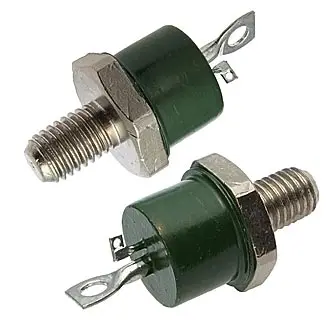

Описание транзистор силовой ТК152-100-4
К преимуществам транзистора силового ТК152-100-4 относят возможность компоновки в одном корпусе силовых кристаллов, систем управления и датчиков, что значительно повышает как эффективность использования пространства, так и универсальность самого узла.
У ТК152-100-4 силовые и управляющие выводы изолированы от металлического основания.
Также у силового модуля ТК152-100-4 тепло от элементов отводится через керамический изолятор и металлическое основание.
Применяется ТК152-100-4 в выпрямительных мостах, в регуляторах переменного тока, для управления двигателем постоянного тока, электротехнической аппаратуре.
Параметры и характеристики транзистор силовой ТК152-100-4:
ТК152-100-4
Транзистор силовой кремниевый.
Предназначен для применения в преобразователях, переключающих и усилительных устройствах, в системах управления электроприводом.
Максимально допустимый импульсный ток коллектора - 100А
Максимальное напряжение коллектор-база - 400В
Структура условного обозначения:
ТК152-100-4:
ТК - транзистор кремниевый;
1 - порядковый номер модификации конструкции;
5 - обозначение типоразмера;
2 - обозначение конструктивного исполнения корпуса;
100 - максимально допустимый импульсный ток коллектора, А;
4 - класс по максимальному напряжению коллектор-база, В;
Х - группа по напряжению насыщения;
Х - климатическое исполнение;
Х - категория размещения.
