Характеристики

4CE130DUL

Описание

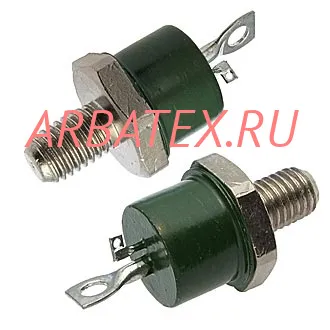

Описание транзистор силовой ТК152-100-2


К преимуществам транзистору силовому ТК152-100-2 относят возможность компоновки в одном корпусе силовых кристаллов, систем управления и датчиков, что значительно повышает как эффективность использования пространства, так и универсальность самого узла.
У ТК152-100-2 силовые и управляющие выводы изолированы от металлического основания.
Также у силового модуля ТК152-100-2 тепло от элементов отводится через керамический изолятор и металлическое основание.
Применяется ТК152-100-2 в выпрямительных мостах, в регуляторах переменного тока, для управления двигателем постоянного тока, электротехнической аппаратуре.

Параметры и характеристики силового модуля ТК152-100-2:


ТК152-100-2
Транзистор силовой кремниевый.
Предназначен для применения в преобразователях, переключающих и усилительных устройствах, в системах управления электроприводом.
Максимально допустимый импульсный ток коллектора - 100А
Максимальное напряжение коллектор-база - 200В

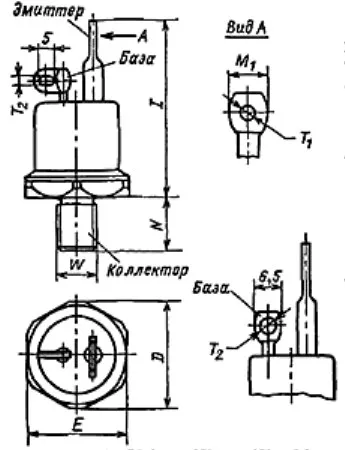

Структура условного обозначения:
ТК152-100-2:
ТК - транзистор кремниевый;
1 - порядковый номер модификации конструкции;
5 - обозначение типоразмера;
2 - обозначение конструктивного исполнения корпуса;
100 - максимально допустимый импульсный ток коллектора, А;
2 - класс по максимальному напряжению коллектор-база, В;
Х - группа по напряжению насыщения;
Х - климатическое исполнение;
Х -  категория размещения.
