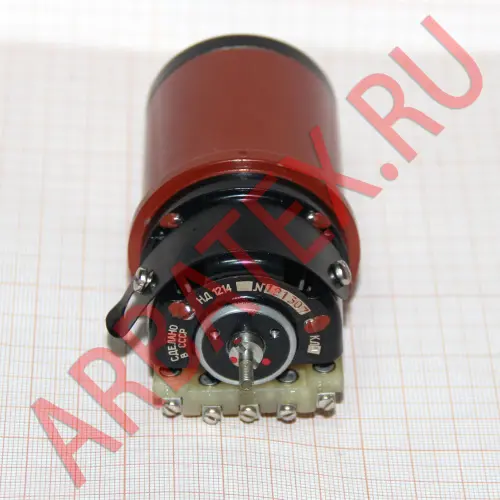

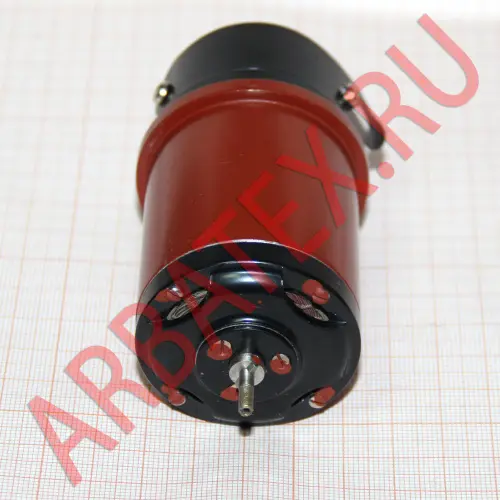

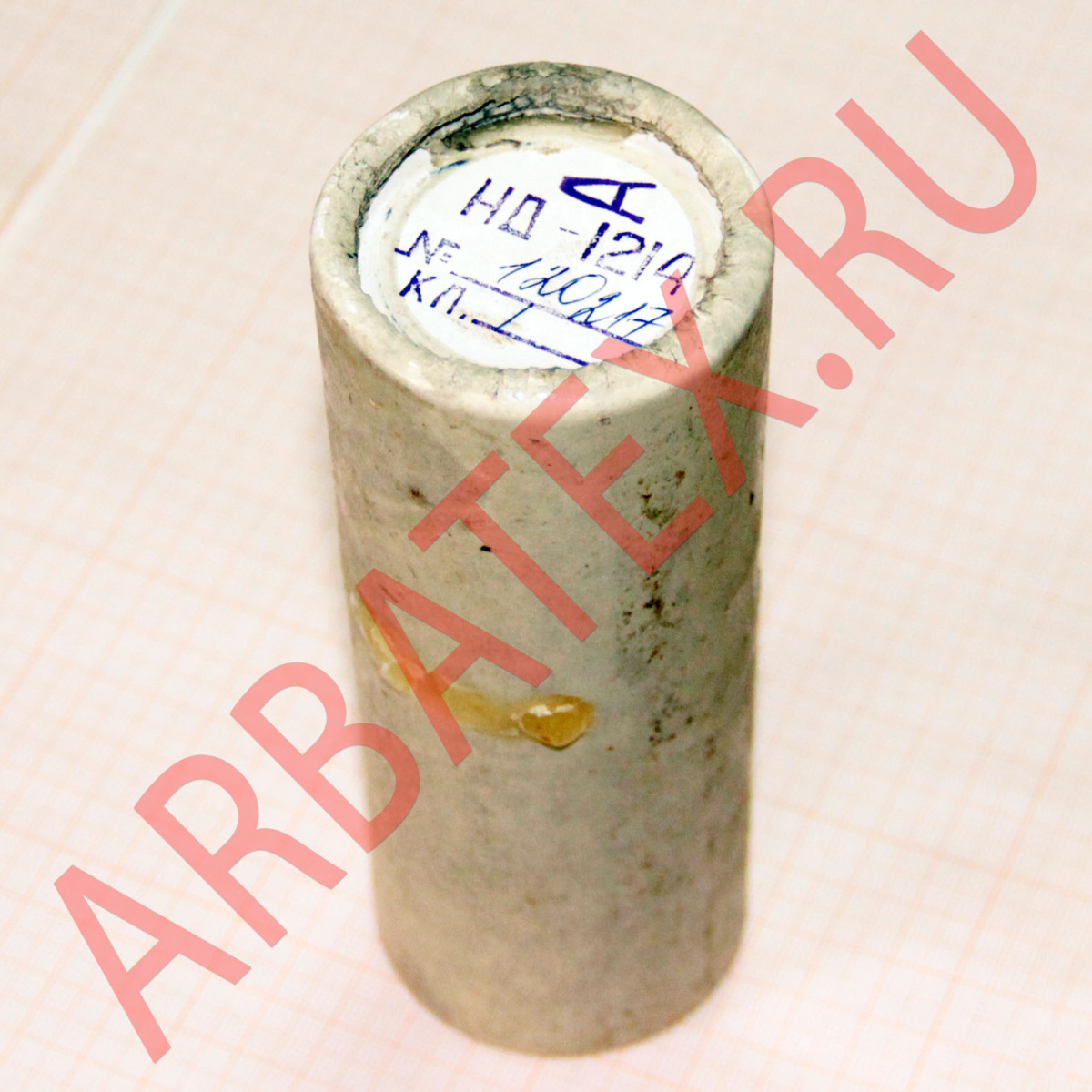

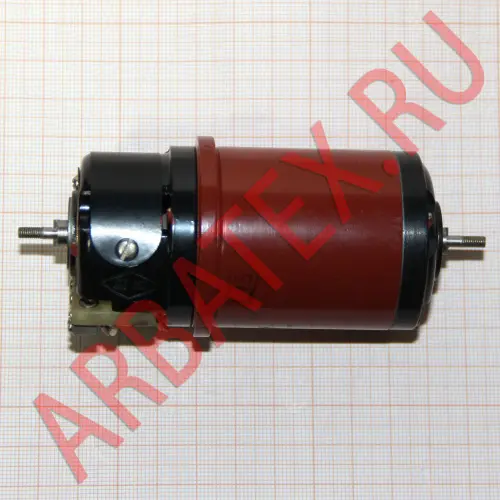

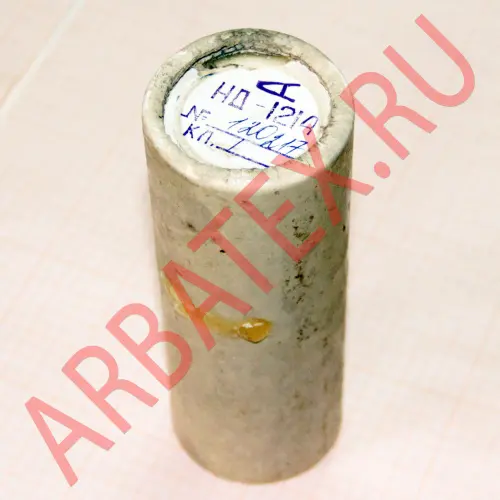

НД-1214 сельсин

Описание сельсина НД-1214:

Контактные сельсины НД-1214 выполнены в соответствии с асинхронными электродвигателями с ротором небольшой мощности. Статор сельсина НД-1214 не явнополюсной, обмотки— распределенные.
Обмотка возбуждения находится на роторе, подключение тока осуществляется через пару контактных колец. Сельсин НД-1214 относится к группе контактных сельсинов (работают со скользящими контактами). Такой принцип работы уменьшает срок службы этих сельсинов.
Сельсин НД-1214 работает от напряжения 110В.
При подаче напряжения на контактный сельсин, происходит вращение вала. Эти сельсины имеют три обмотки синхронизации и одинаковую обмотку возбуждения.
Контактные сельсины НД-1214 имеют также меньший вес, в отличии от безконтактных сельсинов, так как у них меньшие воздушные зазоры.
Место расположение обмоток на сельсинах НД-1214 не влияет на их принцип работы, однако самым распространенным является расположение обмотки на роторе.

Технические характеристики контактного сельсина НД-1214

Параметры

Режим работы - индикаторный;

Назначение сельсина НД-1214 - датчик;

Напряжение питания - 110В±5,5В;

Частота питающей сети - 400Гц±12Гц и 500Гц±15Гц;

Потребляемая мощь, не более - 6,5Вт и 5Вт;

Максимальное напряжение синхронизации НД-1204 - 100В±4В;

Потребляемый ток, не более - 0,35А и 0,28А;

Асимметрия нулевых точек сельсинов датчиков:

- 1 класс точности не более - от 0º до ±0,25º;

- 2 класс точности не более - свыше ±0,25º до ±0,5º;

Диапазон рабочих температур - от -60ºС до +85ºС;

Верхнее значение относительной влажности воздуха при 40ºС - 98%;

Масса прибора сельсин НД-1204, не более - 0,39кг;

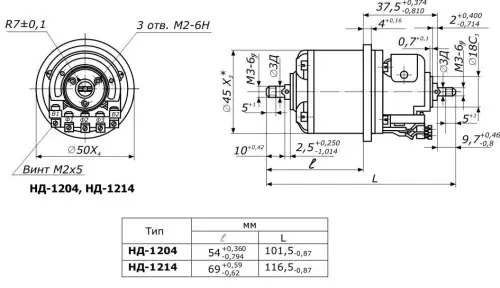

Габаритные размеры:

- длина - 101,5мм;

- диаметр - 50мм;
